. Weitere Schaltbeispiele

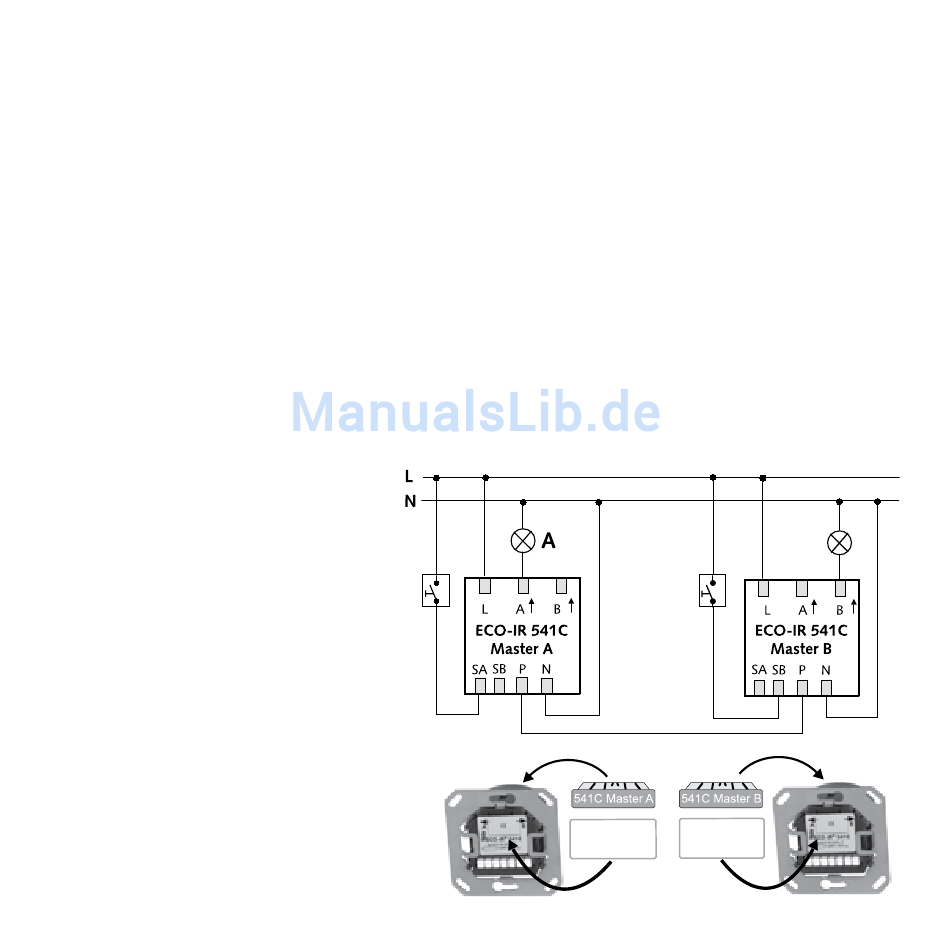

.1 Parallelschaltung mit zwei Meldern: Master A - Master B
Zwei Melder sind für die gewünschte Raumgrösse notwendig
●
Betriebsart des Melders («Master A» bzw. «Master B») am Leistungsteil
mit dem Codierstecker einstellen
●
Leistungsteile mit dem zugehörigen Kleber als «Master A» bzw. «Master
B» markieren
●
Jedem Master wird eine Raumhälfte zur Tageslichtmessung zugeordnet
(«Master A» in Raumhälfte A, «Master B» in Raumhälfte B)
●
Präsenzerfassung durch alle Melder gemeinsam (miteinander verbun-
dene P-Klemmen)
●
Potentiometerwerte und
DIP-Switch bei beiden
Meldern einstellen.
●
Die Potentiometereinstel-
lung LUX ist nur beim jewei-
ligen Master wirksam.
●
Max. 10 Melder paral-
lelschalten.
●
Die selbe Phase für alle Mel-
der verwenden
