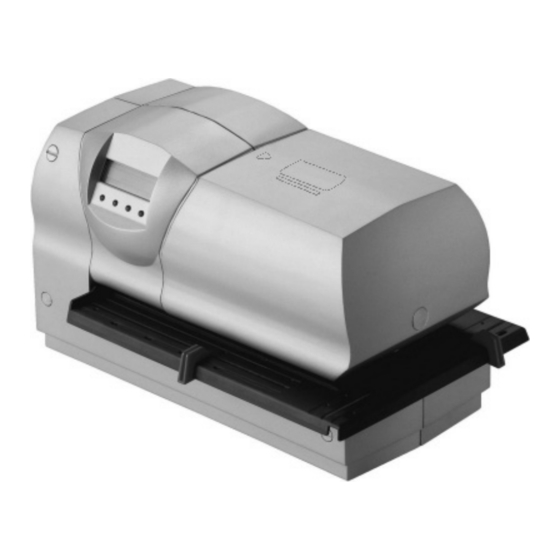

Sicherheits - und Warnhinweise • Reiner 880 entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik, einschließlich elektrischer Büromaschinen • Durch unbefugtes Öffnen des Gerätes und durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen (Brandgefahr) Finger nicht zwischen Bodenplatte und Druckschlitten führen, um Quetschgefahr zu vermeiden •...
Inhaltsverzeichnis Sicherheits- und Warnhinweise ............... Lieferzubehör ....................Bedienungselemente ................. Inbetriebnahme ..................Haube entnehmen ................Transportsicherung entfernen ............... Farbband spannen ................Farbbandkassette einsetzen ..............Batterien einsetzen ................Haube wieder anbringen ................ Papieranschläge einstellen ..............Papieranschlag an der Schwenkschiene anbringen ......Anstosskontakt anbringen und einstellen ..........Papierniederhalter anbringen ...............
Seite 5
Menüpunkt Datum / Uhrzeit ..............Funktionsdiagramm ................Menüpunkt Numeroteur / feste Nummer ..........Beschreibungen zum Numeroteur ............Anfangswert, Minimalwert, Maximalwert, Modus ........ Wiederhol-Faktor, Vornullen EIN / AUS ..........Numeroteur manuell weiterschalten ............ Funktionsdiagramm 1 ................Funktionsdiagramm 2 ................Menüpunkt Vortext / Chipkarten - Text mit Funktionsdiagramm ... Gespeicherte Vortexte ................
Inbetriebnahme Haube entnehmen drücken Haube mit beiden Händen greifen, dabei mit beiden Daumen die Mitte der Haube nach unten drücken, um sie zu entriegeln. Haube nach vorne entnehmen Transportsicherung entfernen Karton nach oben entnehmen Farbband spannen Rändelrad in Pfeilrichtung ca. eine Umdrehung nach links drehen...
Farbbandkassette einsetzen Farbbandkassette an der gerippten Griffleiste halten, an der Führung leicht schräg ansetzen und in Pfeilrichtung bis zum Anschlag einschieben Batterien einsetzen • Durch die Batterien (Typ AAA) wird das Datum und die Uhrzeit Hinweis gespeichert • Batterien gehören nicht in den Hausmüll.
Papieranschläge einstellen Die roten Papier- anschläge dienen zur genauen Hinweis Positionierung der Druckmedien. Sie können am Belegtisch stufenlos eingestellt werden. Papieranschlag an der Schwenkschiene anbringen Ein Papieranschlag kann auch an der Schwenkschiene Hinweis angebracht werden. In diesem Fall dient er als Anschlag zur vertikalen Abdruck- positionierung.
Anstosskontakt anbringen und einstellen Durch den Anstosskontakt kann die Druckauslösung durch eingeführtes Hinweis Papier erfolgen (siehe Seite 38 und 39, Menüpunkt ‘Einstellungen / Auslöseart’ Schwenkschiene an der Geräterückseite entriegeln und in Pfeilrichtung herausschwenken (siehe Bild 1) Anstosskontakt in die vorgesehene Buchse einstecken (siehe Bild 2) Anstosskontakt auf der Schwenkschiene befestigen:...
Papierniederhalter anbringen Durch Anbringen eines Papierniederhalters an dem Anstosskontakt Hinweis wird die Papierzuführung vereinfacht. Drei verschiedene Papierniederhalter (kurz, mittel lang) stehen zur Verfügung. Die Auswahl der Länge richtet sich nach dem Abstand des Anstoss- kontaktes zum Gehäuse, d.h. der Abstand des Papierniederhalters zum Gehäuse sollte möglichst klein gehalten werden,...
Spannungsversorgung anschließen Die Buchse für die Spannungsversorgung befindet sich an der Hinweis Rückseite des Gerätes. Nachfolgende Reihenfolge der Steckverbindungen beachten! Netzteil nicht Achtung unter Spannung am Gerät einstecken! Stecker des Netzteiles in die untere, runde Anschlußbuchse des Gerätes stecken Kaltgerätestecker des Netzkabels am Netzteil einstecken Stecker des Netzkabels...
Drucken Drei verschiedene Verfahren der Druckauslösung stehen Hinweis zur Verfügung. Die gewünschte Auslöseart muss im Menü eingestellt werden (siehe Seite 38, ‘Einstellungen / Auslösung’) Ausschließlich Tischauslösung : Druckmedien bis zur gewünschten Position einführen (z. Bsp. bis an den Papieranschlag) Auslösetisch nach unten drücken Ausschließlich durch Anstosskontakt :...
Druckmedium einführen Die verschiedenen Möglichkeiten der Einführung von Hinweis Druckmedien ermöglichen eine nahezu unbegrenzte Positionierung der Abdrucke Druckmedium von vorne einführen Druckmedium seitlich einführen Druckmedium von hinten einführen...
Vorsichtsmaßnahmen beim Stempeln Nachfolgende Vorsichtsmaßnahmen sollten beachtet werden: 123456 15.12.11 08:45 Nicht auf Heftklammern stempeln ! Das Stempeln auf Heftklammern kann zu Beschädigungen der Druckplatte oder des Nadel- druckkopfes führen. Dadurch kann der Abdruck unvollständig werden. Nicht auf Büroklammern stempeln ! 123456 15.12.11 08:45 Das Stempeln auf Büroklammern kann zu Beschädigungen der...
‘Einstellungen / Zähler’ siehe Seite 40) MENUE NUMEROTEUR NUMEROTEUR [ SCHALTEN ] = Numeroteur manuell 00011075 weiterschalten SCHALTEN MENUE SUPPORT = Homepage im Internet SUPPORT www.reiner.de MENUE Für Servicezwecke, Update und REINER Click & Stamp [ OK ] Online - Verbindung Online ? aktivieren...
Beschreibung der Favoritenliste • Die Favoritenliste beinhaltet fünf Stempelbilder Hinweis • Das zuletzt aktivierte Stempelbild wird in der Favoritenliste automatisch als FAVORIT 1 gespeichert. Dadurch entfällt der vorige FAVORIT 5. • Der Inhalt der Favoritenliste kann beliebig geändert werden. Beispiel: Einem beliebigen Stempelbild können verschiedene Vortexte zugeordnet werden.
Beschreibung der Tastenfunktionen im Menü BILD 38 W: 01/01 MENUE _ _ _ _ _ 000000 S t e m p e l b i l d 15. 12. 11 14:36 MENUE WAEHLEN ZURUECK [ WAEHLEN ] • Anwahl eines angezeigten Menüpunktes •...
Menüpunkt Stempelbild Stempelbild WAEHLEN Stempelbild WAEHLEN ändern Auswahl eines gespeicherten Stempelbildes ‘Gespeicherte Stempelbilder’ siehe Seite 22 ... 26 ‘Datum / Uhrzeit’ Kopfstehend WAEHLEN EIN / AUS Kopfstehender Nadeldruck kann aktiviert oder deaktiviert werden. AUS = normaler Druck, nicht kopfstehend EIN = kopfstehender Druck aktiviert Zentrierung WAEHLEN ändern...
Gespeicherte Stempelbilder Ein Stempelabdruck, der mit Vortext ergänzt werden kann, wird darunter mit einem Vortext-Beispiel dargestellt. Die Vortexte und Darstellungen der Monatsnamen sind Hinweis abhängig von der eingestellten Sprache (siehe Seite 37) Bediener- Stempelbild kennzeichen möglich Stempelbild wird ausschließlich von der Chipkarte gelesen 15.
Seite 23
Bediener- Stempelbild kennzeichen möglich frei 12345678 EING. 12345678 (Beispiel mit Vortext) 12345678 AUSG. 12345678 (Beispiel mit Vortext) 12345678 BEZ. 12345678 (Beispiel mit Vortext) 123456789012 FAX 123456789012 (Beispiel mit Vortext) 123456789012 (Beispiel FAX 123456789012 mit Vortext) 123456789012 EING. 123456789012 (Beispiel mit Vortext) 12345678 15.
Menüpunkt Datum / Uhrzeit • Uhrzeit 1 und werden für die gespeicherten Datum 1 Stempelbilder, sowie für den Einsatz von Chipkarten verwendet Hinweis • Uhrzeit 2 und werden für Stempelbilder verwendet, Datum 2 die auf der Chipkarte gespeichert sind. Sie können z. B. für Fristenüberwachung, Terminüber- wachung oder Verfalldatum verwendet werden.
Menüpunkt Numeroteur / feste Nummer • Numeroteur 1 6 - oder 8 - stellig (je nach verwendetem Stempelbild) wird für die gespeicherten, Geräte- internen Stempelbilder verwendet Hinweis • Numeroteur 2 wird für Stempelbilder verwendet, die auf einer Chipkarte gespeichert sind •...
Wiederhol - Faktor Der Wiederholfaktor wird eingesetzt, wenn mehrere Dokumente mit der gleichen Nummer bedruckt werden sollen. Die Werkseinstellung ist 1 , d. h. der Numeroteur schaltet nach jedem Abdruck weiter. Wird der Wert auf 2 eingestellt, dann schaltet der Numeroteur nach jedem zweiten Abdruck weiter u.s.w. Der Wiederholfaktor kann von 0 bis 99 eingestellt werden.
Numeroteur manuell weiterschalten Der Numeroteur kann auf schnelle und einfache Weise manuell weitergeschaltet werden. Dazu wird an der Bedienerebene / Desktop der Menüpunkt ‘Numeroteur’ angewählt (siehe Seite 17, ‘Bedienerebene / Desktop’) NUMEROTEUR 00110756 SCHALTEN MENUE Soll der Numeroteur ausschliesslich manuell weitergeschaltet werden, muss der ‘Wiederholfaktor’...
Wiederhol-Faktor WAEHLEN ändern (Num. 1, 2) Wiederhol-Faktor für Numeroteur 1 und Numeroteur 2 einstellen Vornullen EIN / AUS WAEHLEN (Num. 1, 2) Vornullen für Numeroteur 1 und Numeroteur 2 ein- oder ausschalten Feste Nummer 1 WAEHLEN - - - - - - Feste Nummer für Numeroteur 1 einstellen...
Menüpunkt Vortext / Chipkarten - Text Vortexte • Diese können nicht bei allen Stempelbildern verwendet werden (siehe auch Seite 22 ... 26, ‘Gespeicherte Stempelbilder) Hinweis • 12 gespeicherte Vortexte mit jeweils maximal fünf Zeichen sind in jeder Sprache verfügbar • Die Anwahl von - - - - - bedeutet Vortext ausgeschaltet Chipkarten - •...
Menüpunkt Sprache Sprache • Sprachliche Darstellung des Menü’s Menü Hinweis • Folgende Sprachen stehen zur Verfügung: Deutsch, Französisch, Englisch, Italienisch, Spanisch, Portugiesisch Sprache • Sprachliche Darstellung der Nadeldruck- Stempeln Stempelbilder • Zur Verfügung stehen 17 Sprachen • Die sprachliche Darstellung bezieht sich auf die Vortexte der Stempelbilder, sowie auf die Monatsnamen Sprache...
Menüpunkt Einstellungen Chipkarte • EIN / AUS EIN = Chipkarte aktivieren Hinweis AUS = Chipkarte deaktivieren • Schlüssel-Nummer der Chipkarte ändern. Dieser Menüpunkt ist Passwortgeschützt. Zugriff hat ausschließlich der zuständige Händler. Auslösung Auslöseart einstellen Zur Verfügug stehen drei verschiedene Auslösearten: Nur Tisch Nur Anstoßkontakt Tisch oder Anstoßkontakt...
Einstellungen WAEHLEN Chipkarte WAEHLEN Chipkarte WAEHLEN EIN / AUS zuerst Chipkarte in Kartenleser einstecken, dann ‘ Software - EIN = aktivieren Version ’ AUS = deaktivieren Chipkarte WAEHLEN Schlüssel-Nr. Schlüssel-Nr. der Chipkarte ändern Auslösung WAEHLEN (Passwortgeschützt) Auslöseart einstellen Passwort Menü WAEHLEN Passwort Menü...
Seite 40
Zähler WAEHLEN Zähler Nullstell. WAEHLEN Passwort _ _ _ _ zurück zu ‘Chipkarte’ Zähler Nullstell. siehe Seite 39 Taste OK Zähler = 0 ! Zähler Nullstell. WAEHLEN EIN / AUS EIN = Menüpunkt ‘Zähler Nullstell.’ kann angewählt werden AUS = Menüpunkt ‘Zähler Nullstell.’...
Chipkartenfunktionen Durch Verwendung von programmierbaren REINER-Chipkarten kann das Gerät um nachfolgend aufgeführte Funktionen erweitert werden: Hinweis • Schlüsselfunktion • Schlüsselfunktion + Bedienerkennzeichen • Schlüsselfunktion + individuelles Stempelbild auf der Chipkarte • Schlüsselfunktion + individuelles Stempelbild + Bediener- kennzeichen Um diese Funktionen nutzen zu können, muß im Menü...
Schlüsselfunktion • Nach dem Aktivieren der Chipkartenfunktion kann mit dem Gerät nur noch gedruckt werden, wenn im Gerät eine Chipkarte eingeführt ist. Bei fehlender Chipkarte im Gerät Hinweis wird am Display Chipkarte einstecken angezeigt. • Das ‘Passwort Menü’ sollte aktiviert sein, um ein deaktivieren der Chipkarte durch Unbefugte zu verhindern.
Farbbandkassette wechseln Ein Wechsel der Farbbandkassette wird erforderlich, wenn der Abdruck der Stempelplatte oder der Nadeldruck schwach oder unvollständig ist Hinweis drücken Haube entfernen Haube mit beiden Händen greifen, dabei mit beiden Daumen die Mitte der Haube nach unten drücken, um sie zu entriegeln.
Druckplatte wechseln • Durch einfache Handhabung können verschiedene Druckplatten eingesetzt werden. Hinweis • Nach einem Wechsel der Druckplatte kann es notwendig werden, die Druckrolle neu zu justieren. Setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung drücken Haube entfernen Haube mit beiden Händen greifen, dabei mit beiden Daumen die Mitte der Haube...
Sicherheitsschloss für Druckplatte Durch einsetzen des optional erhältlichen Sicherheitsschlosses (Best.-Nr. 736 071 - 000) kann eine unbefugte Entnahme der Druckplatte verhindert werden. Hinweis Haube entnehmen siehe Seite 43 Farbbandkassette entnehmen siehe Seite 43 Sicherheitsschloss einsetzen oder entnehmen Das Schloss ist an der Rückseite des Gerätes zugänglich (siehe nächste Seite, Bild A) Einbau: Schloss mit Schlüssel in die...
Anschluss an einen PC ermöglicht Hinweis • Der Anschluss kann als Druckerschnittstelle verwendet werden. Dabei werden Daten aus einem Anwendungs- programm zu REINER 880 übertragen und können unmittelbar von diesem gedruckt werden. • Eine Schnittstellenbeschreibung zur Erstellung eines Anwenderprogrammes kann über REINER bezogen werden Durch elektrostatische Entladungen am Schnittstellenanschluss können Geräte- und Funktionsstörungen auftreten!
Reinigung des Gerätes Gehäuse reinigen Die Gehäuseteile sind lackiert. Verwenden Sie für die Reinigung kein Scheuerpulver und keine Kunststoff lösenden Reinigungsmittel! Achtung Achten Sie darauf, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Die Gehäuseoberfläche des Gerätes kann mit einem weichen Tuch gereinigt werden.
Chipkarte Chipkarte nicht vollständig Chipkarte richtig, bzw. einstecken oder Seitenverkehrt erneut einstecken eingesteckt Display ist dunkel 880 ist nicht am Netz 880 ans Netz angeschlossen anschliessen Chipkartenzeile 2 880 kann zweite Chip- [ OK ] drücken, wird ignoriert kartenzeile nicht verwenden verwendet nur Zeile 1...
Seite 50
Chipkartenleser eingeführt einführen, bzw. gültige oder Chipkarte ist ungültig Chipkarte verwenden Warnung 16 keine REINER Chipkarte REINER Chipkarte keine Reiner - Pin verwenden Warnung 17 Schlüssel - Nummer der Schlüssel - Nummer Schlüssel - Fehler Chipkarte stimmt nicht mit der Chipkarte Geräteeinstellung überein...
Reset Die Reset-Taste sollte betätigt werden, wenn das Gerät einen undefinierten Gerätezustand aufweist, oder wenn am Display wirre Zeichen angezeigt werden. Hinweis Durch einen Geräte - Reset wird das Geräteprogramm neu gestartet. Dadurch wird das Gerät in einen definierten Zustand versetzt. Reset durchführen: Reset - Stift verwenden: Dieser kann dem ‘Zubehör Anstoßkontakt’...
Technische Daten Abmessungen (B x T x H in mm) 336 x 166 x 198 Gewicht ca. 6,9 Kg Drucksystem 9 - Nadel Matrix - Druckkopf und Rollenandruckwerk Farbbandkapazität ca. 800.000 Zeichen ca. 16.000 Abdrucke (mit Klischee) Stempelzeit ca. 0,6 Sekunden Stempelintervall >...
Zertifizierungen Kennzeichnung Reiner 880 erfüllt die Anforderungen der EG - Richtlinie 2004 / 108 / EG bezüglich ‘Elektromagnetische Verträglichkeit’ Warnung! Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen...
Reparaturservice Ernst REINER GmbH & Co. KG Baumannstr. 16 78120 Furtwangen Telefon +49 (0) 7723 / 657 258 +49 (0) 7723 / 657 200 REINER Handelsvertretung Reinhold Schmitz Nettelbeckstr. 5 42653 Solingen Telefon +49 (0) 212 / 51233...
Seite 55
Ernst REINER GmbH & Co. KG Baumannstr. 16 D - 78120 Furtwangen Telefon +49 (0) 7723 / 657- 0 +49 (0) 7723 / 657 200 E - Mail reiner@reiner.de Internet www.reiner.de 888 900 - 000 F 09 / 2012...
