WELGER RP 235

11.4. Wartung der Netzbindung*

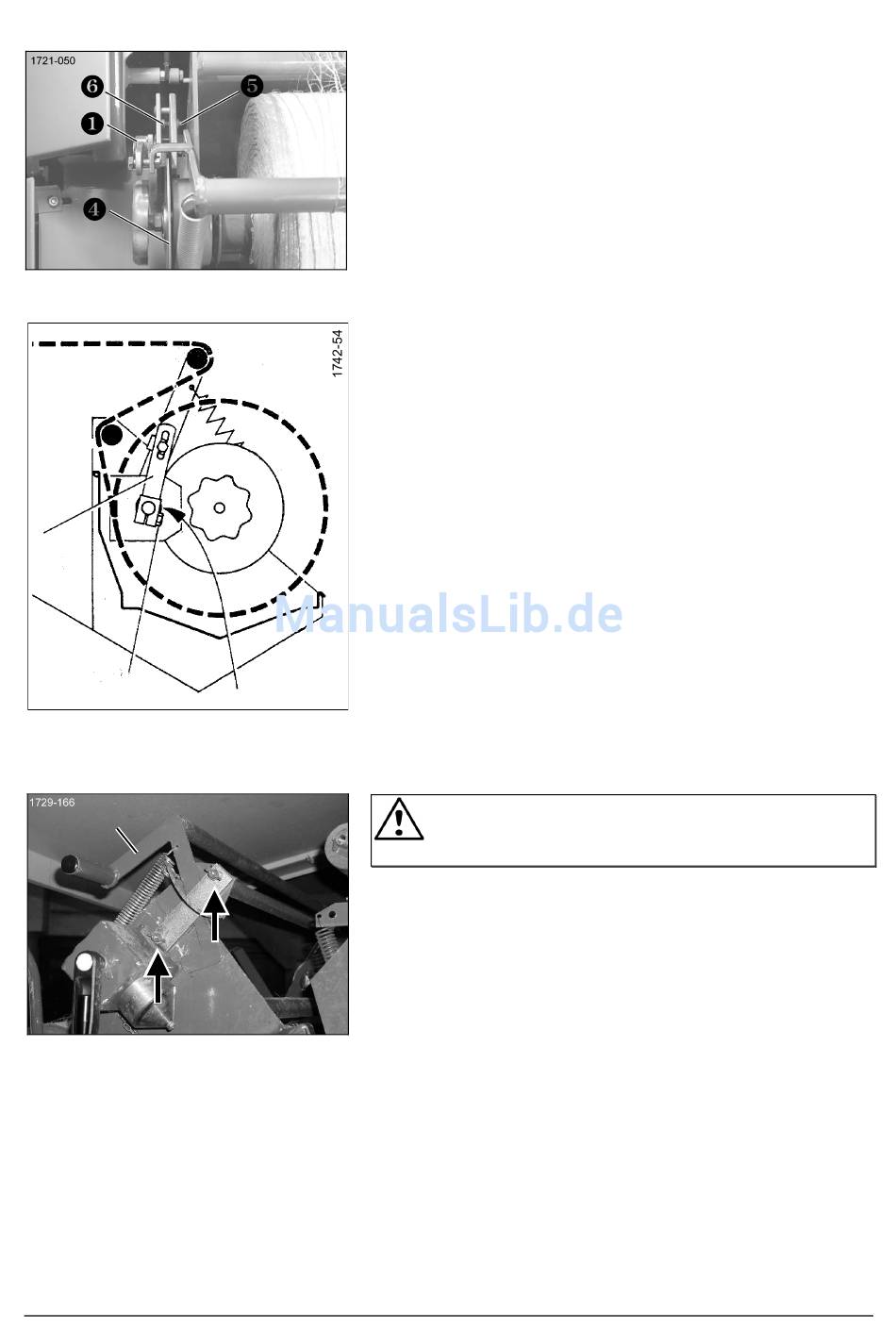

Scheibenbremse einstellen
(Bild 99 und Bild 100)
Um ein Nachlaufen der Netzrolle zu verhindern, muss die
Scheibenbremse so eingestellt werden, dass bei senkrecht-
stehendem Hebel [1] die Bremsscheibe gerade nicht mehr per
Hand zu drehen ist.
Dafür Schraube [2] am Hebel [1] lösen, Rändelmutter [3] soweit
festdrehen, dass die Bremsbeläge an der Scheibe satt anliegen.
Schraube [2] wieder anziehen
Bei einseitigem Verschleiß des Scheibenbremsbelages [4]
Kontermutter [5] lösen und Schraube [6] etwas eindrehen, bis
Bremsbeläge wieder parallel stehen, Schraube [6] wieder
kontern.
3
Schwingungsdämpfer einstellen
Nicht in den Messerbereich greifen.
Die Bewegungen des Netzstraffers [12] werden auf der linken
Maschinenseite durch einen Schwingungsdämpfer gebremst.
Zwei Flügelmuttern (Pfeile in Bild 101) drücken die Reibbeläge
von beiden Seiten gegen den Netzstraffer. Zum Einstellen den
Netzstraffer zunächst in die obere Endstellung bewegen und
Flügelmutter "handfest" anziehen. In der unteren Endstellung
ebenso verfahren. Die Einstellung ist korrekt, wenn sich der
Netzstraffer von Hand gerade noch zwischen den beiden
Endstellungen hin und her bewegen lässt.
Bei Betrieb der Netzbindung darf sich der Netzstraffer nur so
langsam zwischen den beiden Endstellungen bewegen, dass
das Netz stets straff bleibt.
Vorsicht, Verletzungsgefahr!
