ABB i-bus
KNX
®
2
Inbetriebnahme
2.1
Schalten Wert Zyklisch
Meldung /3
1
lx, PIR
Auswahl in der ETS2
– ABB
Phys. Sensoren
Präsenzmelder
Erfassungsbereiche des
Präsenzmelders
Inbetriebnahme
Mit der Applikation kann der Präsenz-
melder Bewegungen in seinem
Erfassungs bereich erkennen und Schalt-
bzw. Werttelegramme aussenden.
Die Applikation stellt zwei unabhän-
gige Kanäle zur Verfügung, mit denen
Beleuchtungen eingeschaltet werden
können. Zusätzlich besitzt er eine Melde-
funktion.
Bei der Parametrierung ist darauf zu
achten, dass einige Parameter (wenn
benötigt) erst bei vollem Zugriff sichtbar
werden und auch erst dann verändert
werden können.
Master / Slave
Es besteht die Möglichkeit mehrere
Präsenzmelder zusammen zu schalten.
Dies ist z. B. in Räumen notwendig, in
denen ein Präsenzmelder alleine für die
Erfassung nicht mehr ausreicht. Wenn
zwei oder mehr Präsenzmelder in einem
Raum installiert werden, muss ein
Präsenzmelder als „Standard / Master"
arbeiten und alle weiteren müssen auf
die Funktion „Slave" eingestellt sein.
In der Funktion „Slave" sendet der
Präsenz melder bei Erfassung nur noch
zyklisch EIN-Telegramme, die Nach-
laufzeit läuft nur beim Master-Präsenz-
melder. Die Nachlaufzeit wird beim
Master mit jedem eintreffenden EIN-
Telegramm neu gestartet.
Zwecks der gleichberechtigten Präsenz-
erfassung von Master und Slave ist von
beiden Geräten die gleiche Gruppen-
adresse zu verwenden.
Sensor 4
Bei der Verwendung von unterschied-
liche Gruppenadressen wird bei jedem
zyklisch empfangenen EIN-Telegramm
die Nachlaufzeit im Master neu gestar-
tet, wodurch das Licht nicht eingeschal-
tet wird.
Mit Rücksicht auf die Busbelastung sind
die zyklischen Sendezeiten so groß wie
Möglich zu wählen.

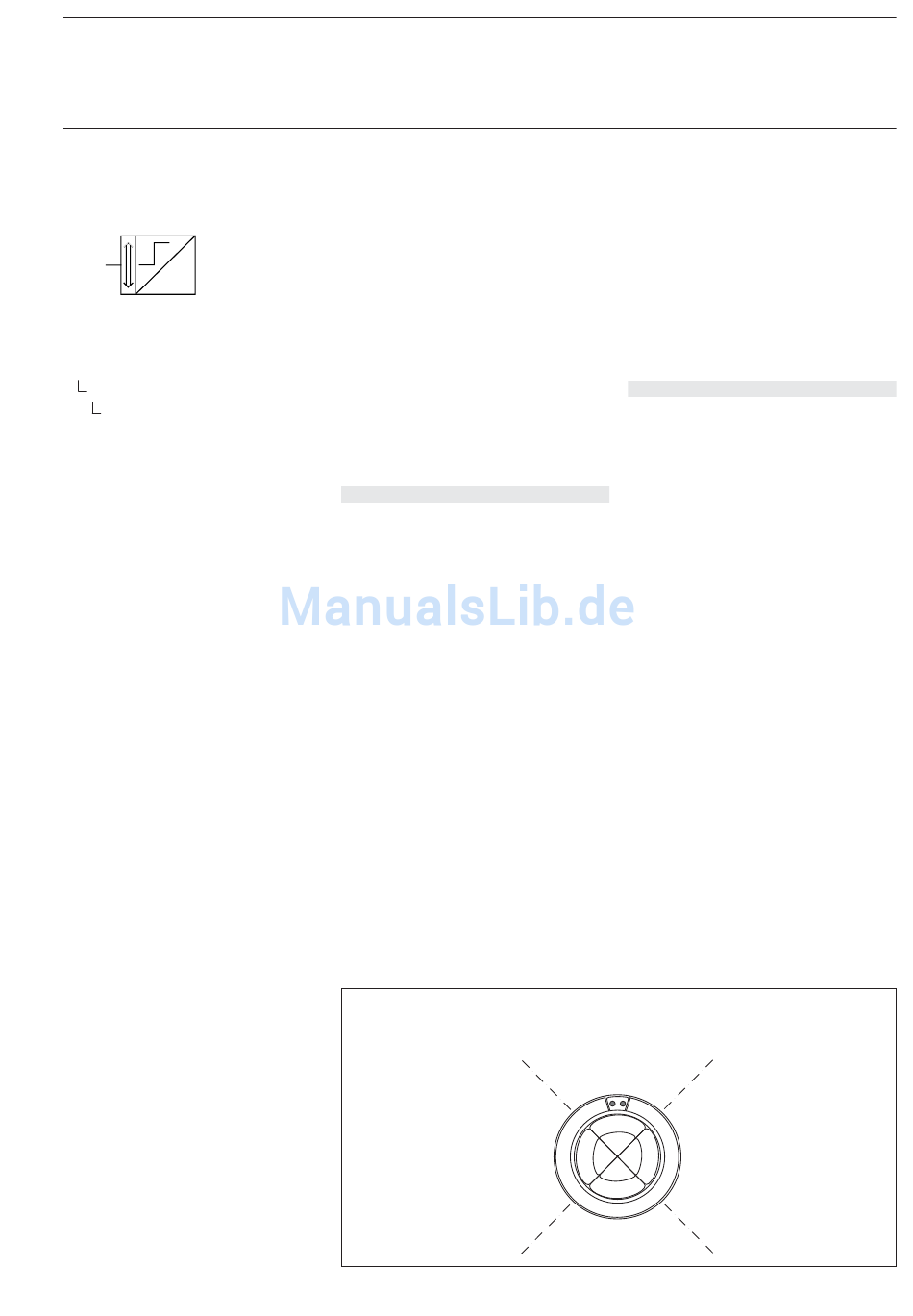

Erfassungsbereiche
Der Präsenzmelder hat vier Erfassungs-
bereiche. Jeder Erfassungsbereich
(Sensorbereich) deckt 90° der Um-
gebung des Präsenzmelders ab.
Die Sensorbereiche werden im Uhrzeiger-
sinn vom Helligkeitsfühler aus gezählt
(von oben betrachtet, siehe Zeichung
„Erfassungsbereiche").
Über den allgemeinen Parameter
„Erfassungsbereich" besteht die Mög-
lichkeit die einzelnen Sensorbereiche
aus der Erfassung herauszunehmen.
Standard mäßig sind alle Sensorbereiche
aktiv, d. h. der Präsenzmelder erkennt
in seiner gesamten Umgebung (360°)
Bewegungen. Wird der Parameter
„Erfassungsbereich" z. B. auf „Sensor
2&3" gestellt, erkennt der Präsenz melder
nur noch Bewegungen in der „halben"
Umgebung (180°). Das Abkleben der
einzelnen Linsensegmente kann somit
unterbleiben.
Erfassungsbereiche
Sensor 1
Sensor 2
Sensor 3
5
