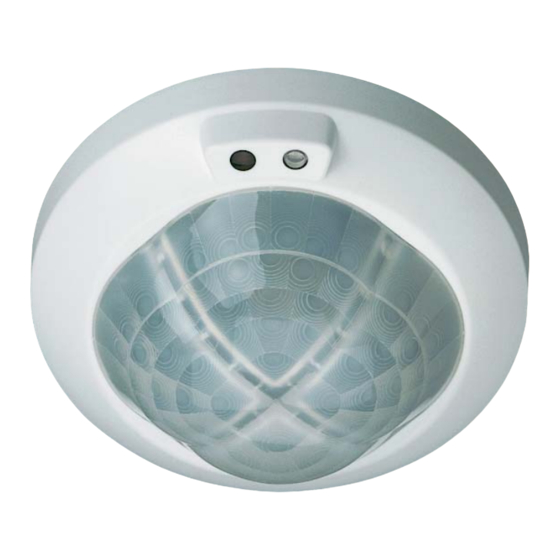

Produkt-Handbuch
ABB i-bus
®
EIB
Präsenzmelder
PM/A 2.x
Gebäude-System tech nik

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ABB PM/A 2.x

  • Seite 1 Produkt-Handbuch ABB i-bus ® Präsenzmelder PM/A 2.x Gebäude-System tech nik...
  • Seite 2 Dieses Handbuch beschreibt die Funktion des Präsenzmelder PM/A 2.x. Technische Änderungen und Irrtümer sind vorbehalten. Haftungsausschluss: Trotz Überprüfung des Inhalts dieser Druckschrift auf Übereinstimmung mit der Hard- und Software können Abweichungen nicht vollkommen ausgeschlossen werden. Daher können wir hierfür keine Gewähr übernehmen.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Sei te Gerätetechnik .................. Technische Daten ................Anschlussbild ..................Maßbild ....................Inbetriebnahme ................Schalten Wert Zyklisch Meldung /3 ........... Schalten Wert Zyklisch HKL /3 ............Schalten Wert Zyklisch HKL Meldung /3 ........... Schalten Dimmnen Zyklisch HKL Meldung Konstantlicht /4 ..... Schalten Wert Zyklisch Meldung /4 ...........
  • Seite 4: Gerätetechnik

    ABB i-bus Gerätetechnik ® Der Präsenzmelder wird auf einen Bus an koppler UP, Schaltaktor/-sensor UP oder Gerätetechnik Schalt-/Dimmaktor UP aufgesetzt. Der Melder dient zur Schaltung und/oder Konstantlichtregelung von Beleuchtungs- anlagen und/oder HKL-Anlagen. Der Sensor kann eine Heizungs-, Klima- oder Lüftungssteuerung unabhängig von der Beleuchtungssteuerung ein- bzw.
  • Seite 5: Schalten Wert Zyklisch Hkl /3

    ABB i-bus Gerätetechnik ® Anwendungsprogramm max. Anzahl max. Anzahl max. Anzahl Kommunikationsobjekte Gruppenadressen Zuordnungen Für Busankoppler UP: Schalten Wert Zyklisch Meldung /3 Schalten Wert Zyklisch HKL /3 Schalten Wert Zyklisch HKL Meldung /3 11 Schalten Dimmen Zyklisch HKL Meldg. Konstantlicht /4 Für Schaltaktor/-sensor UP:...
  • Seite 6 ABB i-bus ® Anschlussbild ➀ ➇ ➆ ➁ ➃ ➂ ➀ ➇ ➆ ➅ ➁ ➄ ➀ 1 Busleitung 5 Schalt-/Dimmaktor UP 2 Busklemme 6 EVG mit 0 (1) – 10 V Steuereingang 3 Busankoppler UP 7 Anschlussklemmen 4 Schaltaktor UP 8 230 V Netzspannung Maßbild...
  • Seite 7 ABB i-bus Inbetriebnahme ® Inbetriebnahme Schalten Wert Zyklisch Mit der Applikation kann der Präsenz- Bei der Verwendung von unterschied- Meldung /3 melder Bewegungen in seinem liche Gruppenadressen wird bei jedem Erfassungs bereich erkennen und Schalt- zyklisch empfangenen EIN-Telegramm bzw. Werttelegramme aussenden.
  • Seite 8 ABB i-bus Inbetriebnahme ® Schalten Wert Der Präsenzmelder sendet auf seinen Bei Bewegungserkennung können auch Kommunikationsobjekten „Bewegung Werttelegramme ausgesendet werden. Kanal … – Telegr. schalten“ Schalttele- Dazu muss der Parameter „Typ des Be- gramme, sobald er etwas in seinem wegungsobjektes“ von „Schalten (EIS1)“...
  • Seite 9 ABB i-bus Inbetriebnahme ® Die Nachlaufzeit kann mit Hilfe der Po- Beispiel: tentiometer auf der Rückseite des Prä- Beleuchtungsstärke 500 lx senzmelders oder über die ETS erfolgen. Die Voreinstellung ist die ETS-Variante. Die Beleuchtungsschaltschwelle von Die Nachlaufzeit lässt sich in der ETS 500 lx wird über das Potentiometer...
  • Seite 10 ABB i-bus Inbetriebnahme ® Auf einer weiteren Karteikarte „Melde- Dazu muss vorher der Parameter „Frei- funktion“ können der Typ des Melde- gabeobjekt Meldung“ auf „vorhanden“ objektes (1 Bit oder 1 Byte), die Tele- eingestellt werden. grammart am Anfang der Erfassung, in Abhängigkeit der Intensität und...
  • Seite 11 ABB i-bus Inbetriebnahme ® Parameter Bewegungsmelderparameter bei Teilweisem Zugriff: Die Standardeinstellung der Allgemein: Werte ist fettgedruckt – Betriebsart Beleuchtung Kanal 1 Standard / Master Slave Hinweis: – Betriebsart Beleuchtung Kanal 2 Standard / Master Bei Verwendung des Gerätes in der...
  • Seite 12 ABB i-bus Inbetriebnahme ® Parameter Parameter für Einstellungen Kanal 1 oder Kanal 2: Die Standardeinstellung der – Hinweis: Werte ist fettgedruckt Der Abgleich des Helligkeitswertes sollte anhand eines LUX-Meters erfolgen. Hinweis: (weitere Infos siehe techn. Handbuch) Bei Verwendung des Gerätes in der –...
  • Seite 13 ABB i-bus Inbetriebnahme ® Schalten Wert Zyklisch HKL /3 Mit der Applikation kann der Präsenz- Mit Rücksicht auf die Busbelastung sind melder Bewegungen in seinem Erfas- die zyklischen Sendezeiten so groß wie sungsbereich erkennen und Schalt- bzw. Möglich zu wählen.
  • Seite 14 ABB i-bus Inbetriebnahme ® Nimmt der Präsenzmelder nach Ablauf Zyklisch der Nachlaufzeit keine Bewegung mehr wahr, kann ein „EIN-Telegramm“, ein Alle Schalttelegramme können auch „AUS-Telegramm“ oder „kein Tele- zyklisch ausgesendet werden. Dabei ist gramm“ gesendet werden. Die Ein- bzw. zu beachten, dass bei dem jeweiligen Aus-Telegramme können auch zyklisch...
  • Seite 15 ABB i-bus Inbetriebnahme ® Wird in der ETS die Einstellung der b) geregelte Lichtquelle (Konstantlicht): Nachlaufzeit mit „Licht-Poti“ festgelegt, Wenn in die Leuchten eine konventio- wird die Nachlaufzeit analog zu konven- nelle Konstantlichtregelung eingebaut tionellen Wächtern, über den Licht- ist, regelt diese den Kunstlichtanteil Potentiometer festgelegt.
  • Seite 16 ABB i-bus Inbetriebnahme ® Busspannungswiederkehr Die Zustände der Kommunikations- objekte „Bewegung Kanal … – Telegr. Schalten“ nehmen bei Busspannungs- wiederkehr definierte Zustände an. Die Zustände für Kanal 1 und 2 können separat festgelegt werden. Somit gibt es nach Busspannungswiederkehr keine unerwünschten Ein- oder Aus- schaltvorgänge.
  • Seite 17 ABB i-bus Inbetriebnahme ® Parameter Allgemein: Die Standardeinstellung der – Betriebsart Beleuchtung Kanal 1 Standard / Master Werte ist fettgedruckt Slave – Betriebsart Beleuchtung Kanal 2 Standard / Master Hinweis: Slave Bei Verwendung des Gerätes in der – Erfassungsbereich Sensor 1&2 ETS2 werden einige Parameter erst mit Sensor 2&3...
  • Seite 18 ABB i-bus Inbetriebnahme ® Parameter Parameter für Einstellungen Kanal 1 oder Kanal 2: Die Standardeinstellung der – Hinweis: Werte ist fettgedruckt Der Abgleich des Helligkeitswertes sollte anhand eines LUX-Meters erfolgen. Hinweis: (weitere Infos siehe techn. Handbuch) Bei Verwendung des Gerätes in der –...
  • Seite 19 ABB i-bus Inbetriebnahme ® Parameter Einstellungen HKL: Die Standardeinstellung der – Nachlaufzeit einstellbar durch Werte ist fettgedruckt HKL-Poti nur bei Einstellung durch ETS: Hinweis: – Poti sollte nicht auf TEST stehen Bei Verwendung des Gerätes in der – Zeitbasis der Nachlaufzeit...
  • Seite 20 ABB i-bus Inbetriebnahme ® Schalten Wert Zyklisch HKL Mit der Applikation kann der Präsenz- Mit Rücksicht auf die Busbelastung sind Meldung /3 melder Bewegungen in seinem Erfas- die zyklischen Sendezeiten so groß wie sungsbereich erkennen und Schalt- bzw. möglich zu wählen.
  • Seite 21 ABB i-bus Inbetriebnahme ® Nimmt der Präsenzmelder nach Ablauf Zyklisch der Nachlaufzeit keine Bewegung mehr wahr, kann ein „EIN-Telegramm“, ein Alle Schalttelegramme können auch „AUS-Telegramm“ oder „kein Tele- zyklisch ausgesendet werden. Dabei ist gramm“ gesendet werden. Die Ein- bzw. zu beachten, dass bei dem jeweiligen Aus-Telegramme können auch zyklisch...
  • Seite 22 ABB i-bus Inbetriebnahme ® Wird in der ETS die Einstellung der b) geregelte Lichtquelle (Konstantlicht): Nachlaufzeit mit „Licht-Poti“ festgelegt, Wenn in die Leuchten eine konven- wird die Nachlaufzeit analog zu konven- tionelle Konstantlichtregelung eingebaut tionellen Wächtern, über den Licht- ist, regelt diese den Kunstlichtanteil Potentiometer festgelegt.
  • Seite 23 ABB i-bus Inbetriebnahme ® Meldung Busspannungswiederkehr Es gibt die Möglichkeit eine Meldefunk- Die Zustände der Kommunikations- tion zu aktivieren. Dazu muss der allge- objekte „Bewegung Kanal … – Telegr. meine Parameter „Meldefunktion“ auf Schalten“ nehmen bei Busspannungs- „ja“ eingestellt werden. Die Meldefunk- wiederkehr definierte Zustände an.
  • Seite 24 ABB i-bus Inbetriebnahme ® Kommunikationsobjekte Objektname Funktion 1 bit Bewegung Kanal 1 Telegr. Schalten 1 bit Bewegung Kanal 1 Freigabe 1 bit Bewegung HKL Telegr. Schalten 1 bit Bewegung HKL Freigabe 1 bit Meldung Telegramm Schalten Objektname Funktion Kommunikationsobjekte mit Werttelegrammaussendung...
  • Seite 25 ABB i-bus Inbetriebnahme ® Parameter Allgemein: Die Standardeinstellung der – Betriebsart Beleuchtung 1 Standard / Master Werte ist fettgedruckt Slave – Erfassungsbereich Sensor 1&2 Hinweis: Sensor 2&3 Bei Verwendung des Gerätes in der Sensor 3&4 ETS2 werden einige Parameter erst mit Sensor 1&4...
  • Seite 26 ABB i-bus Inbetriebnahme ® Parameter Parameter für Einstellungen Kanal 1: Die Standardeinstellung der – Hinweis: Werte ist fettgedruckt Der Abgleich des Helligkeitswertes sollte anhand eines LUX-Meters erfolgen. Hinweis: (weitere Infos siehe techn. Handbuch) Bei Verwendung des Gerätes in der – Schaltschwelle Beleuchtung...
  • Seite 27 ABB i-bus Inbetriebnahme ® Parameter Einstellungen HKL: Die Standardeinstellung der – Nachlaufzeit einstellbar durch Werte ist fettgedruckt HKL-Poti nur bei Einstellung durch ETS: Hinweis: – Poti sollte nicht auf TEST stehen Bei Verwendung des Gerätes in der – Zeitbasis der Nachlaufzeit...
  • Seite 28 ABB i-bus Inbetriebnahme ® Schalten Dimmen Zyklisch Das Anwendungsprogramm ist für Soll sich z. B. bei einer Bewegungs- HKL Meldgung den Präsenzmelder in Verbindung mit erkennung die Konstantlichtregelung Konstantlicht /4 einem Busankoppler UP bestimmt. direkt einschalten, sind die Objekte „Bewegung – Telegr. Schalten“ und Hinweis: Die Beschreibungen für...
  • Seite 29 ABB i-bus Inbetriebnahme ® Die „Dimmgeschwindigkeit der Rege- Dazu gibt es das Kommunikationsobjekt lung“ kann auch auf „– 2/+ 16 (flinke Re- „Konstantlichregler – akt. Helligkeitswert gelung beim hochdimmen)“ eingestellt abspeichern“. Sobald auf diesem Objekt werden. In dieser Einstellung erhöht ein Telegramm mir dem Wert „1“...
  • Seite 30 ABB i-bus Inbetriebnahme ® Zum Einsatz kommt der Präsenzmelder Der ausgesendete Istwert kann mit auf einem Busankoppler UP, ein Schalt-/ Hilfe der Telegrammaufzeichung der ETS Dimmaktor EB und ein 1fach Tastsensor aufgezeichnet werden. Der Aufgezeich- (Applikation „Wert“) zur Umschaltung nete Wert kann nun in den Parametern der beiden Konstantlichtbetriebsarten.
  • Seite 31 ABB i-bus Inbetriebnahme ® Zusätzliche Kommunikationsobjekte Objektname Funktion für Konstantlichtregelung … 1 bit Ausgang Schalten 4 bit Dimmer rel. dimmen 1 byte Dimmer Helligkeitswert 1 bit Konstantlichtregler Freigabe 1 bit Konstantlichtregler akt. Helligkeitswert speichern 1 byte Konstantlichtregler Helligkeit Soll-/Istwert Allgemein: Zusätzliche Parameter für die Konstant-...
  • Seite 32 ABB i-bus Inbetriebnahme ® Schalten Wert Zyklisch Das Anwendungsprogramm ist für den Im Normalbetrieb kann der Relaisaus- Meldung /4 Präsenzmelder in Verbindung mit dem gang auch mit Einschalt- und Ausschalt- Schaltaktor/-sensor UP bestimmt. zeiten parametriert werden. Diese Zeiten setzen sich aus einer Hinweis: Die Beschreibungen für...
  • Seite 33 ABB i-bus Inbetriebnahme ® Zusätzliche Kommunikationsobjekte Objektname Funktion für Relais-Ausgang. … 1 bit Ausgang Schalten 1 bit Ausgang Status Zusätzliche Parameter für Ausgang Allgemein: UP-Schaltaktor. Die Standardeinstellung – Kontakt bei Busspannungswiederkehr der Werte ist fettgedruckt. (UP-Schaltaktor) Hinweis: Bei Verwendung des Gerätes in der...
  • Seite 34 ABB i-bus Inbetriebnahme ® Schalten Wert Zyklisch HKL /4 Das Anwendungsprogramm ist für den Im Normalbetrieb kann der Relaisaus- Präsenzmelder in Verbindung mit dem gang auch mit Einschalt- und Ausschalt- Schaltaktor/-sensor UP bestimmt. zeiten parametriert werden. Diese Zeiten setzen sich aus einer Hinweis: Die Beschreibungen für...
  • Seite 35 ABB i-bus Inbetriebnahme ® Zusätzliche Kommunikationsobjekte Objektname Funktion für Relais-Ausgang. … 1 bit Ausgang Schalten 1 bit Ausgang Status Zusätzliche Parameter für Ausgang Allgemein: UP-Schaltaktor. Die Standardeinstellung – Kontakt bei Busspannungswiederkehr der Werte ist fettgedruckt. (UP-Schaltaktor) Hinweis: Bei Verwendung des Gerätes in der...
  • Seite 36 ABB i-bus Inbetriebnahme ® Schalten Wert Zyklisch HKL Das Anwendungsprogramm ist für den Im Normalbetrieb kann der Relaisaus- Meldung /4 Präsenzmelder in Verbindung mit dem gang auch mit Einschalt- und Ausschalt- Schaltaktor/-sensor UP bestimmt. zeiten parametriert werden. Diese Zeiten setzen sich aus einer Basis und einem Hinweis: Die Beschreibungen für...
  • Seite 37 ABB i-bus Inbetriebnahme ® Zusätzliche Kommunikationsobjekte Objektname Funktion für Relais-Ausgang. … 1 bit Ausgang Schalten 1 bit Ausgang Status Zusätzliche Parameter für Ausgang Allgemein: UP-Schaltaktor. Die Standardeinstellung – Kontakt bei Busspannungswiederkehr der Werte ist fettgedruckt. (UP-Schaltaktor) Hinweis: Bei Verwendung des Gerätes in der...
  • Seite 38 ABB i-bus Inbetriebnahme ® Schalten Dimmen Zykl. HKL Das Anwendungsprogramm ist für den Die „Dimmgeschwindigkeit“ mit der der Meldg.Konstantlicht /3 Präsenzmelder in Verbindung mit dem Aktor die angeschlossenen Leuchten Schalt-/Dimmaktor UP bestimmt. dimmt, wird über die entsprechede Ein- stellung auf der Parameter seite „Dim- Hinweis: Die Beschreibungen für...
  • Seite 39 ABB i-bus Inbetriebnahme ® Es wird zunächst die parametrierte Ein- Es würde kurzfristig zu dunkel werden, schalthelligkeit gesendet. Danach startet und die Zeit bis die Konstantlichtregelung die Konstantlichtregelung und regelt über die Raumhelligkeit entsprechend ange- das Objekt „Helligkeitswert“, die mit einer passt hätte, wäre zu groß.
  • Seite 40 ABB i-bus Inbetriebnahme ® Hat der Anwender jedoch vorher über Der Präzensmelder ist an geeigneter die Dimmobjekte den Helligkeitswert Stelle einzubauen und in Betrieb zu neh- seinen Wünschen angepasst, startet der men. Nach der Inbetriebnahme ist mit Präsenzmelder nach Ablauf der normalen einem Helligkeitsmessgerät die Beleuch-...
  • Seite 41 ABB i-bus Inbetriebnahme ® Zusätzliche Parameter für Konstant- Allgemein: lichtregelung und Ausgang Dimmer. – Betriebsart Beleuchtung 1 Standard / Master Die Standardeinstellung der Werte ist Slave fettgedruckt. – Erfassungsbereich Sensor 1&2 Sensor 2&3 Hinweis: Sensor 3&4 Bei Verwendung des Gerätes in der Sensor 1&4...
  • Seite 42 ABB i-bus Notizen ®...
  • Seite 43: Anhang A.1 Bestelldaten

    ABB i-bus Anhang ® Bestelldaten Bezeichnung Bestellangaben Preis- Gewicht Verp.- 40 11395 gruppe 1 Stück einh. Kurzbezeichnung Erzeugnis-Nr. in kg Stück Präsenzmelder, UP, weiß PM/A 2.1 GJ B000 6132 A0156 06713 0 0,100 Präsenzmelder, UP, Aluminium PM/A 2.2 GJ B000 6132 A0158...
  • Seite 44: Notizen

    ABB i-bus Anhang ® Notizen...
  • Seite 45 Die Anga ben in die ser Druck schrift gel ten vor behalt lich tech nischer Ände run gen. ABB STOTZ-KON TAKT GmbH Postfach 10 16 80, 69006 Hei del berg Eppelh eimer Straße 82, 69123 Hei del berg Telefon (0 62 21) 7 01-6 07 Telefax (0 62 21) 7 01-7 24 www.abb.de/stotz-kontakt...
