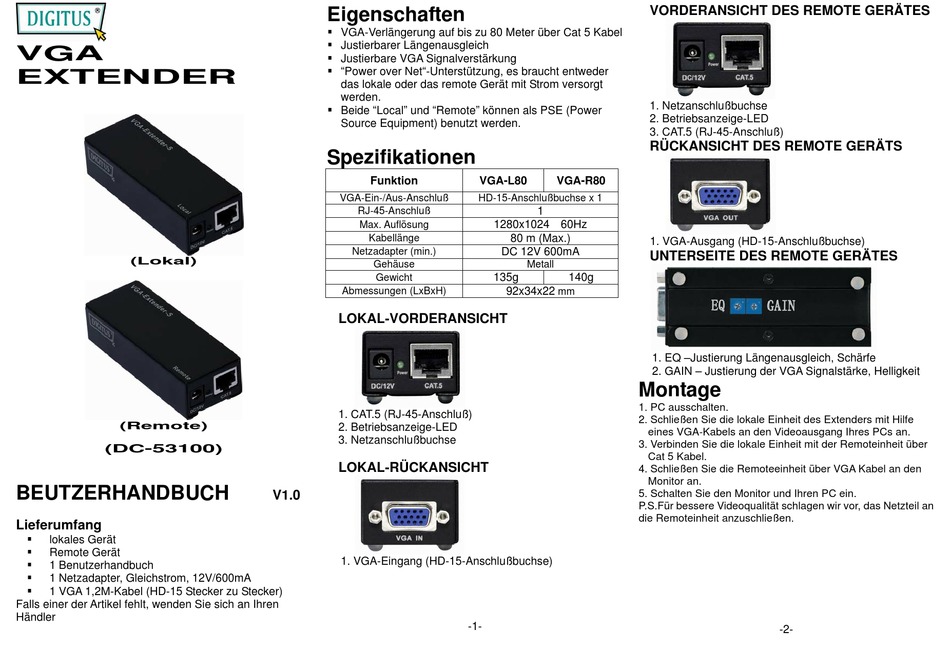

Digitus DC-53100 Benutzerhandbuch

VGA
EXTENDER
(Lokal)
(Remote)
(DC-53100)
BEUTZERHANDBUCH
Lieferumfang

lokales Gerät

Remote Gerät

1 Benutzerhandbuch

1 Netzadapter, Gleichstrom, 12V/600mA

1 VGA 1,2M-Kabel (HD-15 Stecker zu Stecker)
Falls einer der Artikel fehlt, wenden Sie sich an Ihren
Händler
Eigenschaften
 VGA-Verlängerung auf bis zu 80 Meter über Cat 5 Kabel
 Justierbarer Längenausgleich
 Justierbare VGA Signalverstärkung
 "Power over Net"-Unterstützung, es braucht entweder
das lokale oder das remote Gerät mit Strom versorgt
werden.
 Beide "Local" und "Remote" können als PSE (Power
Source Equipment) benutzt werden.
Spezifikationen
Funktion
VGA-Ein-/Aus-Anschluß
RJ-45-Anschluß
Max. Auflösung
Kabellänge
Netzadapter (min.)
Gehäuse
Gewicht
Abmessungen (LxBxH)
LOKAL-VORDERANSICHT
1. CAT.5 (RJ-45-Anschluß)
2. Betriebsanzeige-LED
3. Netzanschlußbuchse
LOKAL-RÜCKANSICHT
V1.0
1. VGA-Eingang (HD-15-Anschlußbuchse)
VGA-L80 VGA-R80
HD-15-Anschlußbuchse x 1
1
1280x1024 60Hz
80 m (Max.)
DC 12V 600mA
Metall
135g 140g
92x34x22
mm
Montage
1. PC ausschalten.
2. Schließen Sie die lokale Einheit des Extenders mit Hilfe
3. Verbinden Sie die lokale Einheit mit der Remoteinheit über
4. Schließen Sie die Remoteeinheit über VGA Kabel an den
5. Schalten Sie den Monitor und Ihren PC ein.
P.S.Für bessere Videoqualität schlagen wir vor, das Netzteil an
die Remoteinheit anzuschließen.
-1-
VORDERANSICHT DES REMOTE GERÄTES
1. Netzanschlußbuchse
2. Betriebsanzeige-LED
3. CAT.5 (RJ-45-Anschluß)
RÜCKANSICHT DES REMOTE GERÄTS
1. VGA-Ausgang (HD-15-Anschlußbuchse)
UNTERSEITE DES REMOTE GERÄTES
1. EQ –Justierung Längenausgleich, Schärfe
2. GAIN – Justierung der VGA Signalstärke, Helligkeit
eines VGA-Kabels an den Videoausgang Ihres PCs an.
Cat 5 Kabel.
Monitor an.
-2-
