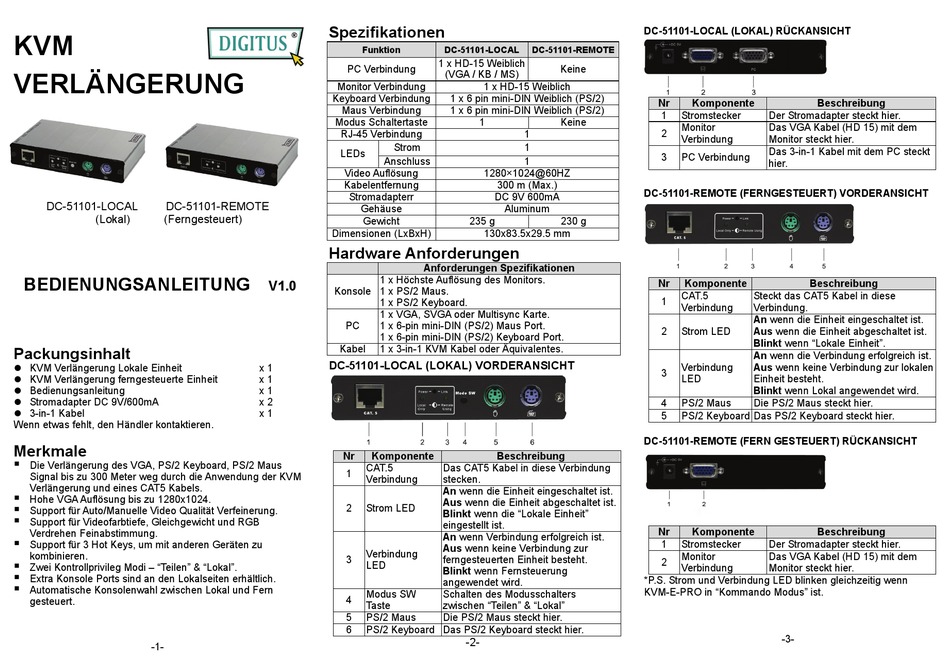

Digitus DC-51101-LOCAL Bedienungsanleitung

KVM
VERLÄNGERUNG
DC-51101-LOCAL DC-51101-REMOTE
(Lokal) (Ferngesteuert)
BEDIENUNGSANLEITUNG
Packungsinhalt
 KVM Verlängerung Lokale Einheit
 KVM Verlängerung ferngesteuerte Einheit
 Bedienungsanleitung
 Stromadapter DC 9V/600mA
 3-in-1 Kabel
Wenn etwas fehlt, den Händler kontaktieren.
Merkmale

Die Verlängerung des VGA, PS/2 Keyboard, PS/2 Maus
Signal bis zu 300 Meter weg durch die Anwendung der KVM
Verlängerung und eines CAT5 Kabels.

Hohe VGA Auflösung bis zu 1280x1024.

Support für Auto/Manuelle Video Qualität Verfeinerung.

Support für Videofarbtiefe, Gleichgewicht und RGB
Verdrehen Feinabstimmung.

Support für 3 Hot Keys, um mit anderen Geräten zu
kombinieren.

Zwei Kontrollprivileg Modi – "Teilen" & "Lokal".

Extra Konsole Ports sind an den Lokalseiten erhältlich.

Automatische Konsolenwahl zwischen Lokal und Fern
gesteuert.
-1-
Spezifikationen
Funktion
1 x HD-15 Weiblich
PC Verbindung
Monitor Verbindung
Keyboard Verbindung
Maus Verbindung
Modus Schaltertaste
RJ-45 Verbindung
Strom
LEDs
Anschluss
Video Auflösung
Kabelentfernung
Stromadapterr
Gehäuse
Gewicht
Dimensionen (LxBxH)
Hardware Anforderungen
Anforderungen Spezifikationen
1 x Höchste Auflösung des Monitors.
V1.0
Konsole 1 x PS/2 Maus.
1 x PS/2 Keyboard.
1 x VGA, SVGA oder Multisync Karte.
PC 1 x 6-pin mini-DIN (PS/2) Maus Port.
1 x 6-pin mini-DIN (PS/2) Keyboard Port.
Kabel 1 x 3-in-1 KVM Kabel oder Äquivalentes.
DC-51101-LOCAL (LOKAL) VORDERANSICHT
x 1
x 1
x 1
x 2
x 1
Nr Komponente
CAT.5
1
Verbindung
2 Strom LED
Verbindung
3
LED
Modus SW
4
Taste
5 PS/2 Maus
6 PS/2 Keyboard Das PS/2 Keyboard steckt hier.
DC-51101-LOCAL DC-51101-REMOTE
Keine
(VGA / KB / MS)
1 x HD-15 Weiblich
1 x 6 pin mini-DIN Weiblich (PS/2)
1 x 6 pin mini-DIN Weiblich (PS/2)
1 Keine
1
1
1
1280×1024@60HZ
300 m (Max.)
DC 9V 600mA
Aluminum
235 g 230 g
130x83.5x29.5 mm
Beschreibung
Das CAT5 Kabel in diese Verbindung
stecken.
An wenn die Einheit eingeschaltet ist.
Aus wenn die Einheit abgeschaltet ist.
Blinkt wenn die "Lokale Einheit"
eingestellt ist.
An wenn Verbindung erfolgreich ist.
Aus wenn keine Verbindung zur
ferngesteuerten Einheit besteht.
Blinkt wenn Fernsteuerung
angewendet wird.
Schalten des Modusschalters
zwischen "Teilen" & "Lokal"
Die PS/2 Maus steckt hier.
-2-
DC-51101-LOCAL (LOKAL) RÜCKANSICHT
Nr Komponente Beschreibung
1 Stromstecker Der Stromadapter steckt hier.
Monitor Das VGA Kabel (HD 15) mit dem
2
Verbindung Monitor steckt hier.
Das 3-in-1 Kabel mit dem PC steckt
3 PC Verbindung
hier.
DC-51101-REMOTE (FERNGESTEUERT) VORDERANSICHT
Nr Komponente Beschreibung
CAT.5 Steckt das CAT5 Kabel in diese
1
Verbindung Verbindung.
An wenn die Einheit eingeschaltet ist.
2 Strom LED Aus wenn die Einheit abgeschaltet ist.
Blinkt wenn "Lokale Einheit".
An wenn die Verbindung erfolgreich ist.
Verbindung Aus wenn keine Verbindung zur lokalen
3
LED Einheit besteht.
Blinkt wenn Lokal angewendet wird.
4 PS/2 Maus Die PS/2 Maus steckt hier.
5 PS/2 Keyboard Das PS/2 Keyboard steckt hier.
DC-51101-REMOTE (FERN GESTEUERT) RÜCKANSICHT
Nr Komponente Beschreibung
1 Stromstecker Der Stromadapter steckt hier.
Monitor Das VGA Kabel (HD 15) mit dem
2
Verbindung Monitor steckt hier.
*P.S. Strom und Verbindung LED blinken gleichzeitig wenn
KVM-E-PRO in "Kommando Modus" ist.
