Hunter MINI-CLIK Installationsanleitung Seite 2

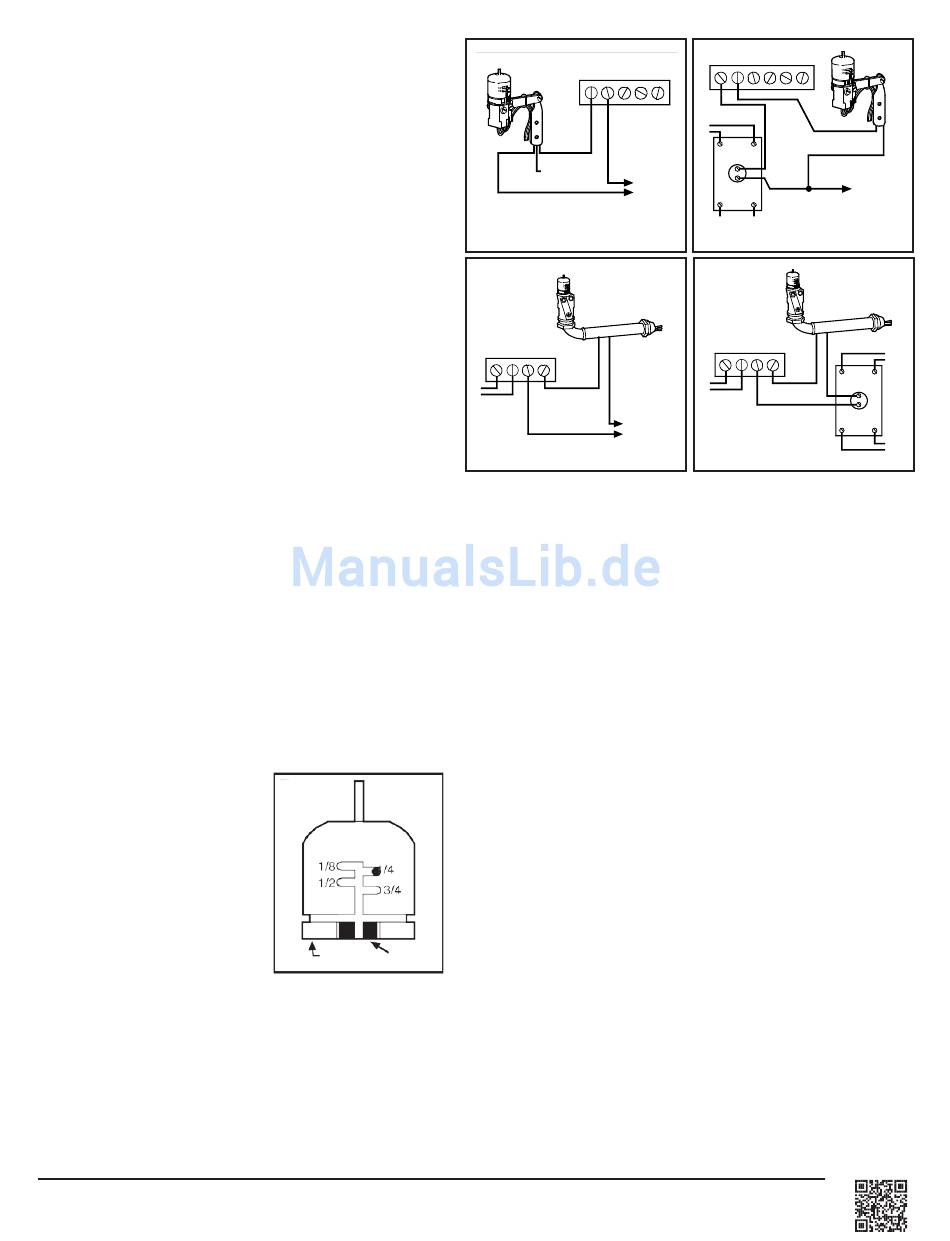

A. 24 Volt Magnetventile (ohne Zwischenpumpe) (siehe Abb. 3)
Lokalisieren Sie nach Verkabelung der beiden Leitungen vom Mini-
Clik mit dem Steuergerät die „gemeinsame Erdungsleitung" der
Magnetventile. Sollte diese an den gemeinsamen Eingang des
Steuergeräts angeschlossen sein, trennen Sie sie bitte. Befestigen
Sie eine Leitung des Mini-Clik am Steuergerät mit dem gemeinsamen
Eingang (in der Regel mit „C" gekennzeichnet). Befestigen Sie die
andere Leitung des Mini-Clik mit der gemeinsamen Leitung, die zu
den Ventilen führt. Hinweis: Die gemeinsame zu den Ventilen führende
Leitung muss nicht am Steuergerät unterbrochen werden. Die
Leitungen des Mini-Clik können an jeder beliebigen Stelle entlang der
gemeinsamen Leitungsführung verlegt werden (z. B. am Ventilkasten).
B. 24 Volt Magnetventile mit Zwischenpumpe (siehe Abb. 4)
Lokalisieren Sie die gemeinsame Leitung zu den Magnetventilen und
die gemeinsame Leitung, die zur Relaisspule führt, welche die Pumpe
auslöst. Wenn diese beiden Leitungen an den gemeinsamen Eingang
am Steuergerät angeschlossen sind, trennen Sie bitte beide. Drehen
Sie diese beiden Leitungen und eine der Leitungen vom Mini-Clik
zusammen und sichern Sie sie mit einem Schnellverbinder. Befestigen
Sie die andere Leitung des Mini-Clik am gemeinsamen Eingang am
Steuergerät. Hinweis: In dieser Situation muss die Ausgangsleistung
des Pumpenstromkreises 24 Volt betragen. Unterbrechen Sie den
Vorgang, falls es sich um 110 Volt handelt.
C. Besondere Hinweise für das Modell Mini-Clik-HV (siehe Abb. 5 und 6)
Sämtliche Leitungsanschlüsse mit dem Mini-Clik sollten mit Leitungs-
muttern erfolgen und sich in einer Anschlussdose befinden. Regelt
eine Zeitschaltuhr die Pumpe, so könnte sich das Relais im Inneren der
Zeitschaltuhr befinden, außen angebracht oder überhaupt nicht vor-
handen sein. Wenn kein Relais im Stromkreis vorhanden ist, muss eines
angebracht werden. Die Verkabelung für ein internes Relais ist dieselbe
wie für ein externes Relais: der Mini-Clik regelt den Stromkreis lediglich
zur Relaisspule. Es könnte irgendeine der Leitungen unterbrochen sein.
Betriebsüberprüfung zum Nachweis der
korrekten Verkabelung
Aktivieren Sie eine sichtbare Zone der Beregnungsanlage, während
Sie sich gleichzeitig in Reichweite des Mini-Clik befinden. Drücken Sie
die Drehscheibe auf der Oberseite des Mini-Clik manuell so lange nach
unten, bis Sie hören, dass sich der Schalter abgeschaltet hat. Die Be-
regnungszone sollte augenblicklich zum Stillstand kommen. Falls nicht,
überprüfen Sie die Verkabelung auf eventuelle Fehler. Es ist nicht unbe-
dingt notwendig, den Mini-Clik „nass" zu testen, obwohl er den Betrieb
auf diese Art besonders präzise testen würde, falls dies erwünscht ist.
Einstellungen und Betrieb
Der Mini-Clik kann die Beregnungsanla-
ge davor schützen, nach Niederschlags-
mengen von 1/8", 1/ 4 ", 1/2" und 3/ 4 " an- oder
weiterzulaufen. Zur Einstellung des
Mini-Clik auf die gewünschte automa-
tische Abschaltmenge, drehen Sie den
Verschlussdeckel auf der Schalterabde-
ckung so, dass die Stifte in die dafür vor-
gesehenen Vertiefungen fallen (siehe
Abb. 7). Wenden Sie beim Drehen des
Verschlussdeckels bitte keine Gewalt
an, da die Stifte brechen können. Die
vom Mini-Clik benötigte Zeit zwischen
Aussetzen von Niederschlag und
anschließend wieder einsetzendem normalen Beregnungsbetrieb wird
durch die Witterung bestimmt (z. B. Wind, Sonnenlicht, Luftfeuchtig-
keit.). Diese Bedingungen bestimmen maßgeblich, wie schnell die wasse-
ranziehenden Scheiben austrocknen. Wenn der Untergrund den gleichen
Bedingungen ausgesetzt ist werden ihre entsprechenden Austrocknungs-
verhältnisse zueinander etwa parallel verlaufen. Benötigt der Untergrund
mehr Wasser, ist der Mini-Clik bereits so eingestellt, dass die Bereg-
nungsanlage beim nächsten vorgesehenen Zyklus anspringt. Zusätzlich
verfügt der Mini-Clik über eine Option, mit der die Reset-Rate verlang-
samt wird. Indem Sie den Ring der Entlüftungsöffnung zur vollständigen
Sämtliche Mini-Clik Modelle sind von Underwriters Laboratories, Inc. (UL) aufgelistet. Geräteproben wurden
von UL vorgenommen und beurteilt und entsprechen dem zutreffenden UL Sicherheitsstandard.
© 2018 Hunter Industries Incorporated | www.hunterindustries.com
Abbildung 7
Entlüftungs-
Ring der
öffnung
Entlüftungsöffnung
Mini-Clik Steuergerät
C 1 2 3
Magnetspule
Ventile
Gemeinsame Leitung
zu allen Ventilen
Abbildung 3
Mini-Clik-HV
Steuergerät
110V 110V
Eingang Wahleingang
110V Leitung
110V
Magnetspule
Ventile
Abbildung 5
oder teilweisen Abdeckung der Ventilationslöcher drehen (siehe Abb. 7), trocknen
die wasseranziehenden Scheiben langsamer aus. Diese Einstellung kann einen
extrem sonnigen Installationsort oder spezielle Bodenbedingungen ausgleichen.
Am besten lassen Sie sich für die idealen Einstellung der Entlüftungsöffnung von
Ihren Erfahrungen mit den verschiedenen Bedingungen leiten.
Umgehen des Sensors
Schieben Sie bei Hunter Steuergeräten den Schalter des Regensensors auf
„Umgehen". Hinweis: Die Verwendung des „manuellen" Schalters bei Steuer-
geräten, die nicht von Hunter hergestellt wurden, hat im Allgemeinen keine
Umgehung des Sensors zur Folge.
Wartung
Es besteht keine vorgeschriebene Wartung für diese Einheit. Der Mini-Clik
muss für eine „Überwinterung" weder abmontiert noch abgedeckt werden.
Fehlerbehebung
Bevor Sie von einem Defekt bei der Einheit ausgehen und sie ersetzen wollen,
folgen Sie bitte den nachfolgend aufgeführten einfachen Überprüfungshinweisen.
Das System läuft nicht:
A. Überprüfen Sie zunächst, ob sämtliche Mini-Clik Scheiben trocken sind
und sich der Schalter durch ein Niederdrücken der Oberseite der Drehscheibe
leicht an- und ausschalten lässt.
B. Suchen Sie anschließend nach möglichen Brüchen in der Verkabelung, die
zum Mini-Clik führt, und überprüfen Sie sämtliche Drahtverbindungen.
C. Ist der Mini-Clik trocken und befindet sich die Verkabelung in einem guten
Zustand, überprüfen Sie den Mini-Clik Schalter. Schneiden Sie hierfür die Isolie-
rung der beiden äußeren Leitungen nahe der Einheit auf, um den Kupferdraht
freizulegen. Schalten Sie eine Beregnungszone an und verbinden Sie die beiden
freigelegten Leitungen. Springt die Beregnungsanlage jetzt an, ist der Schalter
defekt. Umwickeln Sie sämtliche angeschnittene Leitungen mit Isolierband.
Die Anlage schaltet sich selbst nach heftigem Niederschlag nicht ab:
A. Überprüfen Sie die Leitungen auf ihre korrekte Verkabelung (siehe
„Betriebsüberprüfung zum Nachweis der korrekten Verkabelung").
B. Überprüfen Sie die Einstellungen auf dem Mini-Clik auf Empfindlichkeit (drehen
Sie hierfür den Verschlussdeckel auf eine empfindlichere Einstellung). Der Mini-Clik
ist ein präziser Niederschlagsmesser und kann durch Aufstellen eines Nieder-
schlagsmessers und Durchführung periodischer Messungen, überprüft werden.
C. Fällt der Niederschlag tatsächlich auf den Mini-Clik? Überprüfen Sie
die Anlage auf Hindernisse wie Überhänge, Bäume oder Wände,
welche den direkten Niederschlag auf den Mini-Clik verhindern könnten.
Benötigen Sie Unterstützung? Besuchen Sie uns auf
hunter.direct/miniclikhelp
Steuergerät
Pumpe
oder MV
C 1 2 3 4
4
Eingang
Normal geöff-
netes Relais
Gemeinsame
Leitung zu allen
Ventilen
Ausgang (zur Pumpe)
Abbildung 4
Mini-Clik-HV
Steuergerät
Eingang
Wahlausgang
Abbildung 6 220V zu Pumpe
LIT-315 Rev C 2/18
Mini-Clik
Magnetspule
Ventile
Eingang
Normal geöff-
netes Relais
Spule
