Busch-Jaeger Busch-Wächter 70 MasterLINE Anwenderhandbuch Seite 47

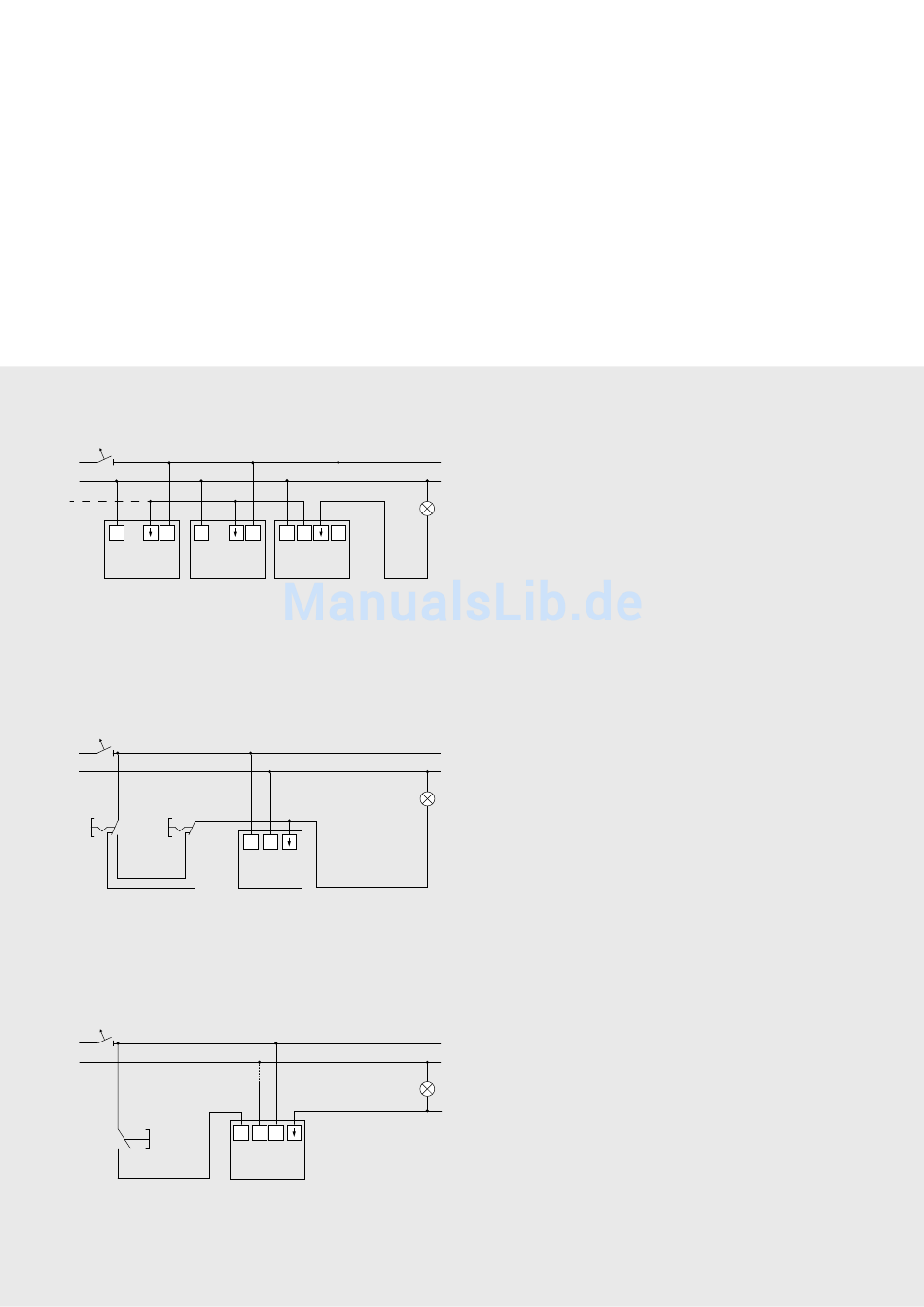

Erweiterung des Erfassungsbereichs über Nebenstelleneinsätze.
230 V~
16 A
L
N
N L N
6805 U 6805 U
Kombination einer bestehenden Wechselschaltung mit Busch-Wächter® / Busch-Wächter® 180 UP.
230 V~
16 A
L
N
Wechselschaltung Busch-Wächter® UP
Einschaltung der Busch-Wächter® 180 UP mit 6401 U-102, 6804 U-101 oder 6593 U über Schließer taster.
230 V~
16 A
L
N
1
Taster/Schließer Busch-Wächter® UP
L N 1 L
6401 U-102
L N
*
N L
Erweiterung des Erfassungsbereichs durch mehrere
Nebenstellen 6805 U in Kombination mit einer Hauptstelle
6401 U-102 (Busch-Universal-Relais-Einsatz), 6804 U-101
(MOSFET-Einsatz) oder 6593 U (Busch-Universal-Zentral-
dimmer® Einsatz).
Hinweis: In Kombination mit dem Busch-Universal-Zentral-
dimmer® Einsatz 6593 U, in Betriebsart 4 Soft-AUS, dimmt das
Licht innerhalb von 60 s runter und schaltet danach ab.
Wechselschaltung und Bewegungsmelder sind gleichberechtigt.
Wird der Taster betätigt, erfolgt die automatische Einschal tung
für die vorgegebene Zeit (z. B. für Treppenlicht zeitschaltung).
Hinweis: Für beleuchtete Taster wird ein separater Neutralleiter
benötigt. In Kombination mit dem Busch-Universal-Zentral-
dimmer® Einsatz 6593 U, in Betriebsart 4 Soft-AUS, dimmt das
Licht innerhalb von 60 s runter und schaltet danach ab.
* Neutralleiter wird bei 6401 U-102
(Busch-Universal-Relais-Einsatz) und 6593 U
(Busch-Universal-Zentraldimmer® Einsatz) benötigt.
Anwenderhandbuch Busch-Wächter® | 47
