Erfassungsbereiche / Reichweiten / Erfassungsebenen.
Abb. 14
Busch-Wächter® 70 MasterLINE.
Erfassungsbereich 8 m 12 m,
X
4 Erfassungsebenen
Busch-Wächter® 110 MasterLINE.
Erfassungsbereich 8 m 12 m,
X
4 Erfassungsebenen
Busch-Wächter® 220 MasterLINE.
220°, 16 m frontal, 16 m zu allen Seiten,
4 Erfassungsebenen
Busch-Wächter® 280 MasterLINE.
280°, 16 m frontal, 16 m zu allen Seiten,
4 Erfassungsebenen
Busch-Wächter® 220 MasterLINE premium.
220°, 16 m frontal, 16 m zu allen Seiten,
4 Erfassungs ebenen, 2 Erfassungszonen
Abb. 14

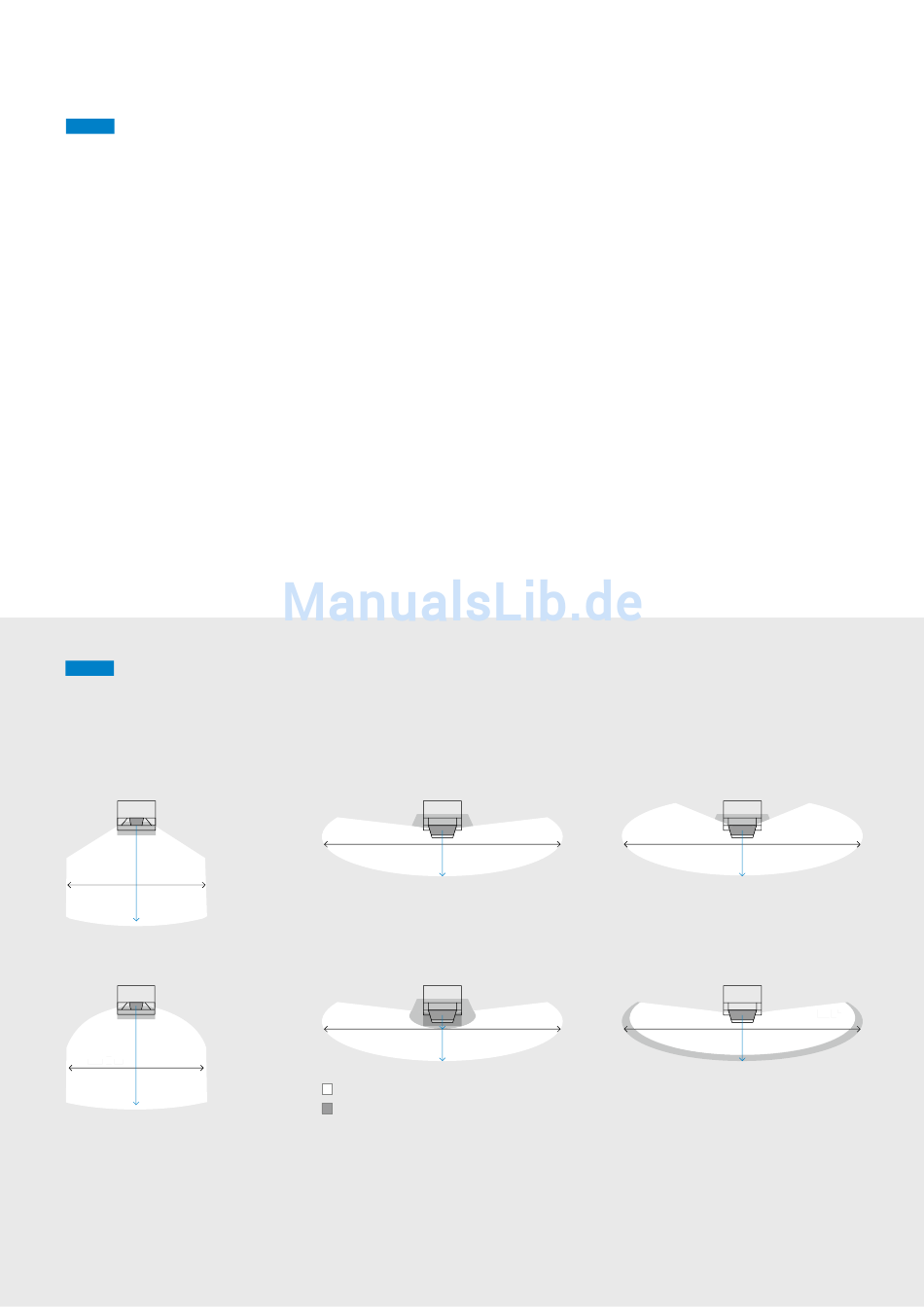

Erfassungsbereiche und Reichweiten.
Busch-Wächter® 70 MasterLINE.
max. 12 m
ca. 8 m
Busch-Wächter® 110 MasterLINE.
max. 12 m
ca. 8 m ca. 8 m
Busch-Wächter® 220 WaveLINE.
220°, 16 m frontal, 16 m zu allen Seiten,
4 Erfassungsebenen
Busch-Wächter® 220 MasterLINE select.
220°, 16 m frontal, 16 m zu allen Seiten,
1 Erfassungsebene
Busch-Wächter® 220 MasterLINE KNX.
220°, 16 m frontal, 16 m zu allen Seiten,
4 Erfassungsebenen
Busch-Wächter® 220 MasterLINE KNX premium.
220°, 16 m frontal, 16 m zu allen Seiten,
4 Erfassungsebenen
Busch-Wächter® 220 MasterLINE,
Busch-Wächter® 220 WaveLINE,
Busch-Wächter® 220 MasterLINE KNX und
Busch-Wächter® 220 MasterLINE KNX premium.
32 m
16 m
Busch-Wächter® 220 MasterLINE premium.
1m
32 m
16 m
Zone 1
Zone 2
Busch-Wächter® 280 MasterLINE.
220°
32 m
Busch-Wächter® 220 MasterLINE select.
220°
32 m
