03 Busch-Wächter® Aufputz-Geräte

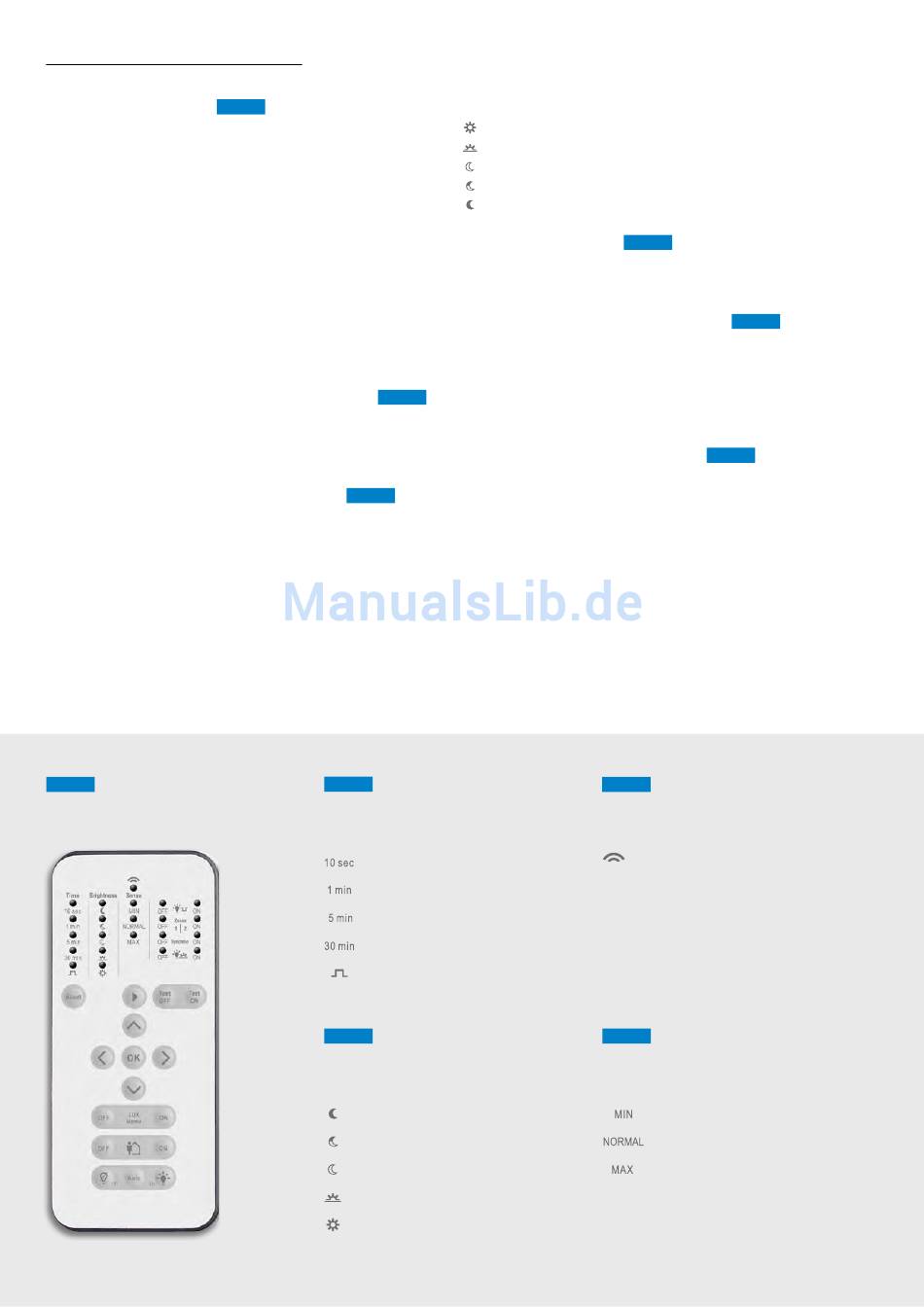

Abb. 23
IR-Service-Handsender.
Der IR-Service-Handsender ist speziell für die Paramet-
rierung und Inbetriebnahme der Busch-Wächter® Bewe-
gungsmelder (außer bei Busch-Wächter® 70 MasterLINE
und Busch-Wächter® 220 WaveLINE) beim Kunden ent-
wickelt worden. Und ist vor allem bei hoch montierten
Geräten eine echte Arbeitserleichterung. Neben den
beschriebenen Einstellvarianten des IR-Handsenders
6840-101 bietet der IR-Service-Handsender 6841-101
weitere Funktionen. Testbetrieb und das Ansprechver-
halten können so bequem eingestellt werden. Zusätzlich
können Erweiterungsfunktionen von Sondergeräten ganz
einfach parametriert werden.
Funktionen des IR-Service-Handsenders.
Ausschaltverzögerungszeit-Einstellung (Time).
Sie dient zur Vorwahl der Nachlaufzeiteinstellung. Hier
können Werte von zehn Sekunden, einer Minute, fünf Mi-
nuten, 30 Minuten und der Kurzzeitimpuls gewählt werden.
Einstellung der Helligkeitsschaltschwelle.
Über diese LED-Matrix können verschiedene Helligkeits-
grenzwerte vorgewählt werden. Unterschreitet die Um-
gebungshelligkeit den vorgewählten Wert, so führt eine
Bewegungserfassung zum Einschalten der angeschlosse-
nen Leuchte.
Abb. 23
Der IR-Service-Handsender.
26 | Anwenderhandbuch Busch-Wächter®
Mögliche Einstellungen sind wählbar.
Schalten bei jeder Helligkeit.
Schalten bei beginnender Dämmerung.
Schalten bei Dämmerung.
Schalten bei fortgeschrittener Dämmerung.
Schalten bei Dunkelheit.
Übertragungsanzeige.
Beim Übertragen der Einstellungen des IR-Service-
Handsenders blinkt die Sende-LED drei Mal.
Empfindlichkeitseinstellung (SENSE).
Damit kann die Erfassungsempfindlichkeit gewählt wer-
den. Inhausbetrieb (MAX), normales Umfeld (NORMAL)
oder gestörtes Umfeld (MIN) – wenn sich z. B. Bäume oder
Abb. 24 Sträucher im Erfassungsbereich befinden. Werkseinstel-
lung: NORMAL.
Dynamische Zwangsabschaltung.
In Abhängigkeit von der eingestellten Nachlaufzeit, spä-
testens jedoch nach 90 Minuten schaltet der Bewegungs-
Abb. 25
melder für ca. zwei Sekunden das Licht aus und ermittelt
den aktuellen Umgebungshelligkeitswert. Danach erfolgt
die Wiedereinschaltung in Abhängigkeit von erfasster
Bewegung und der eingestellten Helligkeitsschaltschwelle.
Werkseinstellung: immer deaktiviert.
Abb. 24
Ausschaltverzögerungszeit.
Abb. 25
Helligkeitsschaltschwelle.
Abb. 26
Abb. 27
Abb. 28
Abb. 26
Übertragungsanzeige.
Abb. 27
Auswahl der Erfassungsempfindlichkeit.
