A3 Plattenteller

A4 Plattenspielerhaube
(Option)
A5 Einbau in Konsolen
oder Tische
Anschluß und Inbetriebnahme
Der Plattenteller wird mit drei Schrauben auf dem Rotor des Motors be-
festigt. Anschließend Gummimatte auflegen.
Als Option für den Rundfunk-Plattenspieler EMT 938 ist eine um 60°
schwenkbare Plexiglashaube lieferbar, Bestell-Nr. 9938900. Die dazuge-
hörigen Scharniere werden mit je zwei Metallplättchen hinten an den
Plattenspieler geschraubt. Vorher müssen die Füllstücke (Winkel) sowie
der an der hinteren Kante durchgehende Blechstreifen entfernt werden.
Die Metallplättchen liegen beim Einbau zwischen den Scharnieren und
dem Plattenspieler. Zur besonderen Kennzeichnung sind auf die Schar-
niere und Scharnierdeckel die Buchstaben R (rechts) und L (links) gra-
viert.
Anschließend wird die Plexiglasrückwand eingesetzt und mit den beiden
Holzschrauben am Boden festgeschraubt.
Die Haube wird oben in die Führung geschoben und rastet dort ein. Bei
erneutem Abnehmen sind die Seitenwände etwas nach innen zu drücken.
Die Federkraft zum Halten der Haube ist mit einer Schraube im Schar-
nierschaft einstellbar.
Zum Schluß werden die Scharnierdeckel über die Scharniere gestülpt.
Durch leichtes Aufdrücken der Seitenwände können die Scharnierdeckel
wieder abgenommen werden.
Der Rundfunk-Plattenspieler EMT 938 ist ebenfalls mit einer Stülphaube
lieferbar, Bestell-Nr. 938 PC.

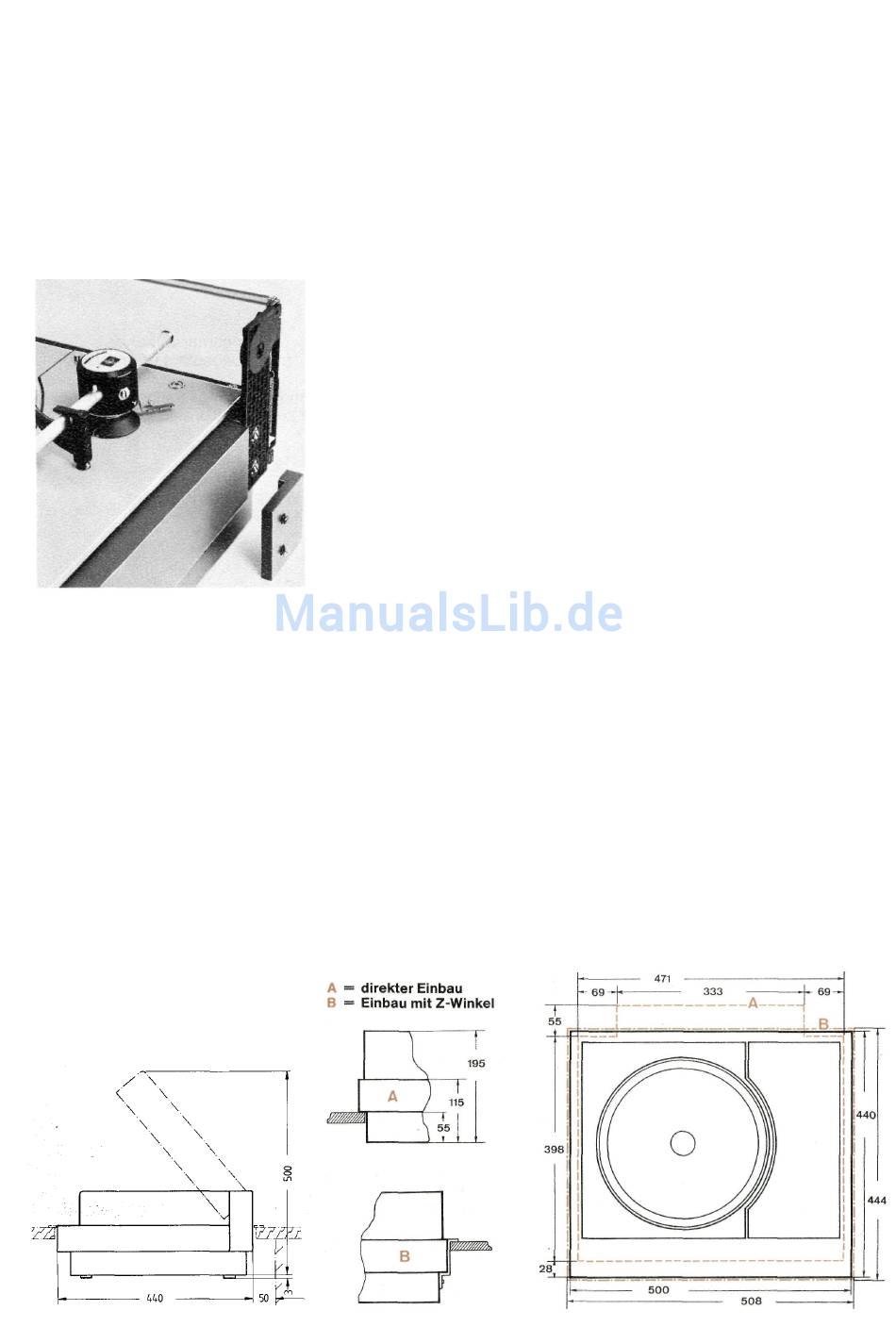

Der Rundfunk-Plattenspieler EMT 938 ist in einer Zarge geliefert, die gleich-
zeitig als Tischgehäuse dient. Die Außenkontur des Gerätes ist so gewählt,
daß es sowohl als Tischgerät verwendet als auch bei geeigneten Tischaus-
schnitten (Linie B, i.d. Zeichnung) halbversenkt ohne Zusatzteile eingebaut
werden kann. Soll das Gerät so tief eingebaut werden, daß die Oberfläche
bündig mit der Tischfläche ist, so ist ein SatzZ-Winkel erforderlich, Bestell-
Nr. 9 938 901. Die beiden mitgelieferten Flacheisen dienen zur Abdeckung
der Tischausschnittkanten vorn und hinten an der Maschine.
Die Maße für den Tischeinbau sind der Zeichnung zu entnehmen. Bei ge-
öffneter Schwenkhaube hat der Rundfunk-Plattenspieler EMT 938 eine
Höhe von 503 mm.
