A12 Fernbedienungs-
stecker
Fernbedienung und
Kontrollampen
Anschluß und Inbetriebnahme

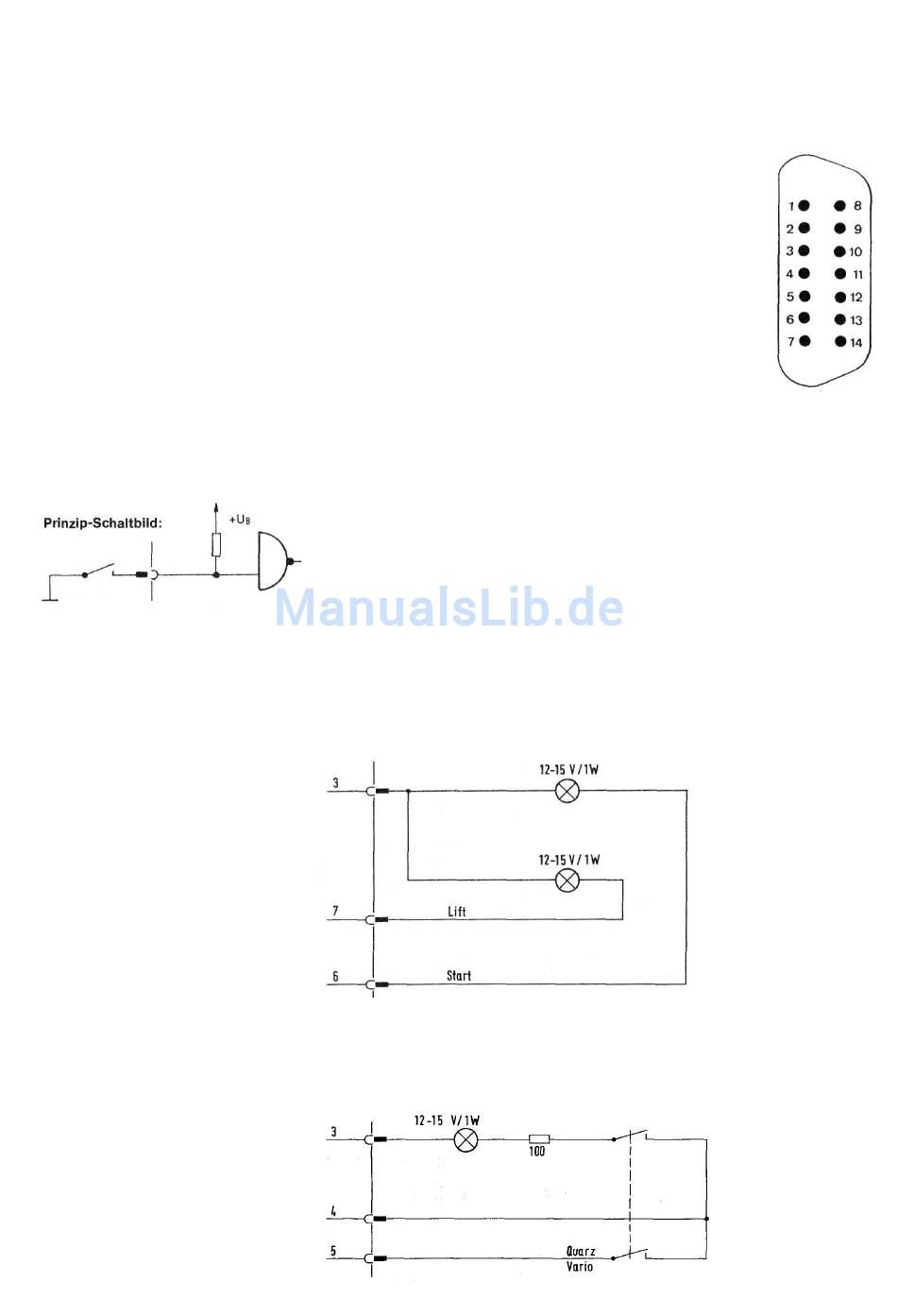

Anschlußbelegung:
1. Lift - extern
2. Mono (0 V)/Stereo
3. + 20 V (Lamps)
4. O-Volt
5. Vario (0 V)/Quartz
6. Lamp Start
7. Lamp Lift
8. Start/Stop - extern
9. Fader Start/Stop
10. Vario Potentiometer
11. Vario Potentiometer (Wiper, Schleifer)
12. Vario Potentiometer
13. -
1 4 . -
siehe auch Schaltbild Interface/Oszillator, Seite 24.
Die Anschlüsse für die Fernbedienung sind so ausgelegt, daß eine Funk-
tion bei Anschluß von 0 V aktiviert wird.
Beispiel:
0 V an Anschluß 2: Die Maschine arbeitet im Monobetrieb. Nicht belegte
bzw. offene Eingänge sind über einen Pullup-Widerstand auf + 12 V
gezogen.
Soll der augenblickliche Betriebszustand des Plattentellers fern — z.B.
Regietisch im Studio — angezeigt werden, können Kontrollampen für die
Funktionen Start und Lift an dem Fernbedienungsstecker angeschlossen
werden.
Für die Anzeige der Vario-/Quarz-Umschaltung kann folgendes Schema
verwendet werden:
Bei dieser Spannung fällt
an den Lampen eine
Spannung von ca. 12 V
ab.
