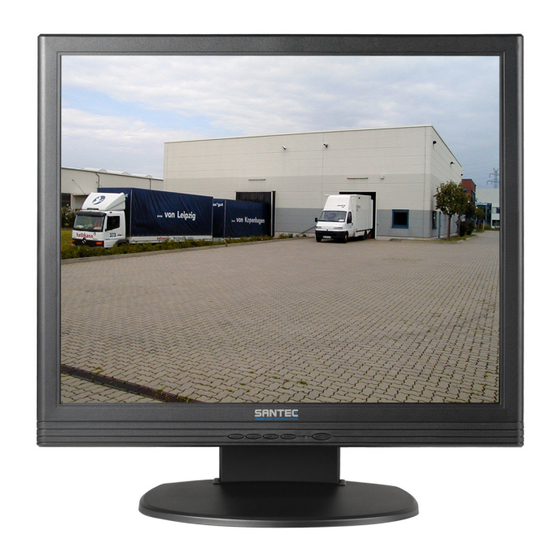

Santec SLA-15AX Bedienungsanleitung
Tft-lcd monitor
Verwandte Anleitungen für Santec SLA-15AX
Inhaltszusammenfassung für Santec SLA-15AX
- Seite 1 BEDIENUNGSANLEITUNG / USER MANUAL DEUTSCH / ENGLISH TFT-LCD Monitor Modelle / Models: SLA-15AX SLA-17AX SLA-19AX Version 3.0 (Rev. B)/0212/dt-engl/A5...
- Seite 2 Sanyo VideoVertrieb AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der Sanyo Video Vertrieb AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber.
- Seite 3 Please follow all instructions and observe the warnings contained in this manual. Please contact your local dealer or use the SANTEC Service Hotline if you have any questions or if you wish to claim for a service or warranty.
-
Seite 4: Inhaltsverzeichnis
Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX DEUTSCH Inhaltsverzeichnis Allgemeine Vorsichtsmaßnahmen Allgemeine Sicherheitshinweise Lieferumfang 1. Anschlüsse 2. Anschließen des Monitors 3. Bedien- und Anzeigenelemente 4. Monitor-Montage 5. Bedienung über das OSD (Bildschirmmenü) 6. Abmessungen 7. Besondere Ausstattungsmerkmale 8. Technische Daten... -
Seite 5: Allgemeine Vorsichtsmaßnahmen
Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX Allgemeine Vorsichtsmaßnahmen Vorsicht VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE GEHÄUSEABDECKUNG ODER DIE GERÄTERÜCKSEITE. IM GERÄTEINNERN BEFINDEN SICH KEINE KOMPONENTEN, DIEGEWARTET WERDEN MÜSSEN. -
Seite 6: Allgemeine Sicherheitshinweise
Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX Allgemeine Sicherheitshinweise Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt werden. Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch. -
Seite 7: Lieferumfang
Fernsehempfang empfindlich stören. In diesen Fällen muss der Betreiber des Geräts die Störungen auf eigene Kosten beseitigen lassen. Über dieses Handbuch Dieses Handbuch dient zur Unterstützung bei der Verwendung der Monitore SLA-15AX, SLA-17AX und SLA-19AX. Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine Garantie dafür gegeben werden, dass keine Fehler enthalten sind. -
Seite 8: Anschlüsse
Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX 1. Anschlüsse Video: A/B: Audio: Stereo-Buchse; jeweils 1x Eingang und 1x Ausgang C/D: CVBS 1: 1x Eingang (BNC), 1x Ausgang (BNC) E/F: CVBS 2: 1x Eingang (BNC), 1x Ausgang (BNC) S-Video (Y/C): Mini-DIN, 4 Pins, nur Eingang... -
Seite 9: Bedien- Und Anzeigenelemente
Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX 3. Bedien- und Anzeigenelemente A. Kanal-Taste: Drücken Sie diese Taste zur Auswahl des am Bildschirm angewählten Eingangssignals. B. „-“ und „+“ Tasten Drücken Sie die hoch/runter Pfeil-Tasten, um den Cursor auf den gewünschten Parameter im OSD-Hauptmenü... -
Seite 10: Monitor-Montage
Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX 4. Monitor-Montage Der Monitor wird mit einem Standfuß geliefert, der alternativ auch als Halterung für die Wandmontage verwendet werden kann. Mit Standfuß: Als Wandhalterung: Ansichten des Standfußes/Wandhalterung: _________________________________________________________________________________ - 10 -... -
Seite 11: Bedienung Über Das Osd (Bildschirmmenü)
Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX 5. Bedienung über das OSD (Bildschirmmenü) 5. 1. Schnelltasten Lautstärke (Volume): Durch Drücken der – Taste wird die Lautstärke aktiviert. Mit den -/+ Tasten wird die Lautstärke eingestellt. Drücken Sie die Menü-Taste, um das OSD-Menü zu verlassen. - Seite 12 Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX 5.2 PC Modus Hauptmenü Im Hauptmenü können folgende Bereiche eingestellt werden: Main Adjust Color Adjust Scan Settings Image Adjust Information Language Setup Menu ...
- Seite 13 Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX Main Adjust: 1. Drücken Sie die -/+ Tasten, um ein Element auszuwählen. 2. Drücken Sie die Menü-Taste, um die Auswahl zu bestätigen. 3. Drücken Sie die -/+ Tasten, um den Wert zu ändern.
- Seite 14 Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX Color Adjust: Stellen Sie die Farbtemperatur des Monitors auf 9300°K oder 6500°K oder auf User Mode ein. 1. Drücken Sie die -/+ Tasten, um ein Element auszuwählen. 2. Drücken Sie die Menü-Taste, um die Auswahl zu bestätigen.
- Seite 15 Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX Image Adjust (nur im VGA-Modus): 1. Drücken Sie die -/+ Tasten, um ein Element auszuwählen. 2. Drücken Sie die Menü-Taste, um die Auswahl zu bestätigen. 3. Drücken Sie die -/+ Tasten, um den Wert zu ändern.
- Seite 16 Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX Information: Drücken Sie die Menü-Taste, um sich die Informationen über den Monitor anzeigen zu lassen. Language: Drücken Sie die Menü-Taste, um die Spracheinstellung zu ändern. 1. Drücken Sie die -/+ Tasten, um eine Sprache auszuwählen.
- Seite 17 Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX Setup Menu: 1. Drücken Sie die -/+ Tasten, um ein Element auszuwählen. 2. Drücken Sie die Menü-Taste, um die Auswahl zu bestätigen. 3. Drücken Sie die -/+ Tasten, um den Wert zu ändern.
- Seite 18 Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX CVBS1 LPF (nur Video): Low Pass Filter (ein/aus) CVBS2 LPF (nur Video): Low Pass Filter (ein/aus) Exit: Drücken Sie die Menü-Taste, um ins Hauptmenü zurück zu gelangen. Recall: Dient zur Zurückstellung der Einstellung auf die Werksvorgaben: Brightness (Helligkeit), Contrast (Kontrast), Sharpness (Schärfe), Saturation (Sättigung), Tint...
- Seite 19 Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX Audio Control: 1. Drücken Sie die -/+ Tasten, um ein Element auszuwählen. 2. Drücken Sie die Menü-Taste, um die Auswahl zu bestätigen. 3. Drücken Sie die -/+ Tasten, um den Wert zu ändern (ON oder OFF).
- Seite 20 Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX 5.3 Video/HDMI-Modus Hauptmenü Im Hauptmenü können folgende Bereiche eingestellt werden: Main Adjust Color Adjust Scan Setting Image Setting Information Language Setup Menu Recall ...
- Seite 21 Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX Main Adjust: 1. Drücken Sie die -/+ Tasten, um ein Element auszuwählen. 2. Drücken Sie die Menü-Taste, um die Auswahl zu bestätigen. 3. Drücken Sie die -/+ Tasten, um den Wert zu ändern.
- Seite 22 Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX Noise Reduction: Einstellung der Rauschunterdrückung: Low (niedrig), Mid (mittel), High (hoch). MPEG Noise Reduction: Einstellung der MPEG-Rauschunterdrückung: Low (niedrig), Mid (mittel), High (hoch). DLC: Dynamic Luminance Control. Ein oder aus. Volume: Einstellung der Lautstärke.
- Seite 23 Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX Information: Drücken Sie die Menü-Taste, um Signalinformationen zu erhalten. Recall: Dient zur Zurückstellung der Einstellung auf die Werksvorgaben: Brightness (Helligkeit), Contrast (Kontrast), Sharpness (Schärfe), Saturation (Sättigung), Tint (Farbton), Volume (Lautstärke), 3D Comb Filter = aktiviert, NR = Mid, MPEG NR = Low, DLC = deaktiviert, Vivid Mode = User, OSD Timeout = 15, Green Mode = Off, Auto Shift = Off, CVBS1 LPF = Off, CVBS2 LPF = Off.
-
Seite 24: Abmessungen
Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX 6. Abmessungen Monitor- Höhe ohne Höhe mit Tiefe ohne Tiefe mit Breite (A) Modell Fuß (B) Fuß (C) Fuß (D) Fuß (E) SLA-15AX SLA-17AX SLA-19AX Alle Angaben in mm. Skizze nicht maßstabsgerecht. -
Seite 25: Besondere Ausstattungsmerkmale
Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX 7. Besondere Ausstattungsmerkmale Leistungsfähiger TFT-LCD-Monitor Für Betrieb am PC und als Videomonitor geeignet De-Interlace Funktion und 3D Comb Filter Frontscheibe aus gehärtetem Schutzglas Inklusive Standfuß (kann auch als Wandhalterung verwendet werden) ... -
Seite 26: Technische Daten
Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX 8. Technische Daten Monitor SLA-15AX SLA-17AX SLA-19AX Panel Typ 15” TFT Color LCD Panel 17” TFT Color LCD Panel 19” TFT Color LCD Panel Bildschirmgröße 38cm Diagonale 43cm Diagonale 48cm Diagonale... - Seite 27 Bedienungsanleitung / User Manual SLA-15AX / SLA-17AX / SLA-19AX _________________________________________________________________________________ - 27 -...
