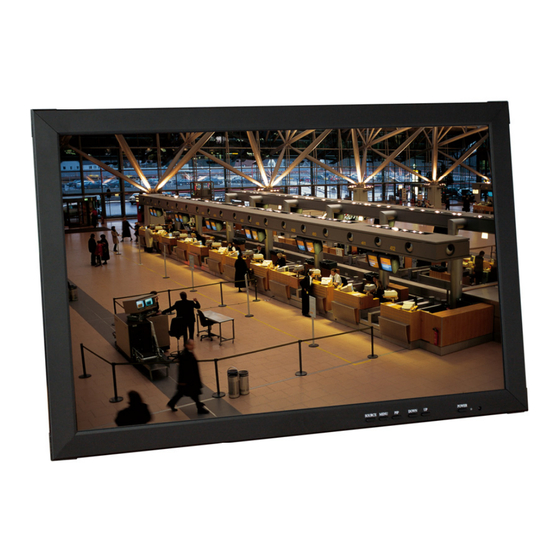

- Seite 1 BEDIENUNGSANLEITUNG / USER MANUAL Deutsch / English TFT LCD Monitor Modelle / Models: SLM-1040N SLM-1210N SLM-1500N SLM-1710N SLM-1910N SLM-2400HD Version 3.2sfi/0414/dt-engl/A5...
- Seite 2 Das Copyright dieser Bedienungsanleitung liegt ausschließlich bei der SANTEC BW AG. Jegliche Vervielfältigung auch auf elektronischen Datenträgern bedarf der schriftlichen Genehmigung der SANTEC BW AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der SANTEC BW AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw.
- Seite 3 Errors excepted. Specifications are subject to change without notice for quality improvement. SANTEC is a registered trademark of SANTEC BW AG. All other companies or products mentioned in this publication are trademarks, registered trademarks or brands of the respective company.
-
Seite 4: Inhaltsverzeichnis
Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD DEUTSCH Inhaltsverzeichnis Allgemeine Vorsichtsmaßnahmen Allgemeine Sicherheitshinweise Über dieses Handbuch Lieferumfang 1. IR-Fernbedienung 2. Installation des LCD-Monitors 3. Funktionen am Monitor 4. Anschlüsse 5. Einstellungen über das OSD-Menü 5.1 Bild 5.2 Ton 5.3 OSD Einstellung... -
Seite 5: Allgemeine Vorsichtsmaßnahmen
Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD Allgemeine Vorsichtsmaßnahmen Vorsicht VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE GEHÄUSEABDECKUNG ODER DIE GERÄTERÜCKSEITE. IM GERÄTEINNERN BEFINDEN SICH KEINE KOMPONENTEN, DIEGEWARTET WERDEN MÜSSEN. -
Seite 6: Allgemeine Sicherheitshinweise
Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD Allgemeine Sicherheitshinweise Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als Nachschlagewerk verwahrt werden. Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt werden. -
Seite 7: Über Dieses Handbuch
Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD Bei Betriebsstörungen oder einem vollständigen Betriebsausfall schalten Sie das Gerät aus und trennen es von der Versorgungsspannung. Versuchen Sie niemals, selbst Wartungs- oder Reparaturarbeiten bei geöffnetem Gehäuse durchzuführen, da Sie sich gefährlichen Spannungen aussetzen. -
Seite 8: Ir-Fernbedienung
Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD 1. IR-Fernbedienung 1. Power: Durch Drücken dieser Taste wird der Monitor ein- bzw. ausgeschaltet. 2. Zoom: Hier können Sie zwischen unterschiedlichen Bildformaten wechseln: Vollbild, Zoom, Untertitel, Normal, Panorama. 3. Mute: Durch Drücken dieser Taste wird der Monitorton ausgeschaltet. - Seite 9 Sie die Source-Taste erneut drücken, da sonst der Befehl nicht angenommen werden kann. 8. OK / Menu (nicht verwendet bei SLM-1040N und SLM-1210N): Durch Drücken dieser Taste wird das OSD-Menü aufgerufen. Diese Taste wird auch verwendet, um das OSD-Menü zu verlassen.
- Seite 10 Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD Hinweis zur Umschaltung der Videoeingänge: Bitte benutzen Sie zur Umschaltung auf den gewünschten Video-Eingang die im Lieferumfang enthaltene IR-Fernbedienung. Die unten gekennzeichneten Tasten ermöglichen Ihnen eine schnelle Umschaltung der Video-Eingänge.
-
Seite 11: Installation Des Lcd-Monitors
Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD 2. Installation des LCD-Monitors Der Monitor ist für die Verwendung im Innenbereich und für den Einsatz in Überwachungs- anlagen entwickelt worden. Aufstellen des Monitors mittels des bereits montierten Aufstellfußes: Stellen Sie den Monitor auf einen festen Untergrund. -
Seite 12: Funktionen Am Monitor
Down: Verringerung des Wertes am OSD-Menü 4. Item: Kurzwahltaste für die OSD-Einstellungen von Kontrast, Helligkeit, Sättigung, Farbton, Schärfe, Lautstärke und RGB-Werten. 5. Menu/Function (nicht verwendet bei SLM-1040N und SLM-1210N): Aufruf des OSD-Menüs. Dient auch dazu, das OSD-Menü zu verlassen. 6. Source (Quelle) Verwenden Sie zur Umschaltung der Video-Eingänge die im Lieferumfang enthaltene... -
Seite 13: Anschlüsse
Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD 4. Anschlüsse SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N: HDMI SLM-2400HD: Audio: Audio 1 Audio 2 PC Audio S-Video _________________________________________________________________________________ - 13 -... -
Seite 14: Einstellungen Über Das Osd-Menü
Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD 5. Einstellungen über das OSD-Menü Sie können verschiedene Monitoreinstellungen über das OSD-Menü (On Screen Display) vornehmen. Drücken Sie die Menu/OK-Taste, um das OSD-Hauptmenü aufzurufen. Im Hauptmenü können folgende Kategorien eingestellt werden: ... -
Seite 15: Bild
Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD 5.1 Bild Wenn Sie die Kategorie „Bild“ ausgewählt haben, können Sie mit den ▲▼ Tasten die einzelnen Punkte ansteuern. Drücken Sie die Source-Taste, um Ihre Auswahl zu bestätigen. Mit den ▲▼... -
Seite 16: Ton
Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD 5.2 Ton Wenn Sie die Kategorie „Ton“ ausgewählt haben, können Sie mit den ▲▼ Tasten die einzelnen Punkte ansteuern. Drücken Sie die Source-Taste, um Ihre Auswahl zu bestätigen. Mit den ▲▼... -
Seite 17: Osd Einstellung
Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD 5.3 OSD Einstellung Wenn Sie die Kategorie „OSD Einstellung“ ausgewählt haben, können Sie mit den ▲▼ Tasten die einzelnen Punkte ansteuern. Drücken Sie die Source-Taste, um Ihre Auswahl zu bestätigen. -
Seite 18: Erweitert
Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD 5.4 Erweitert Wenn Sie die Kategorie „Erweitert“ ausgewählt haben, können Sie mit den ▲▼ Tasten die einzelnen Punkte ansteuern. Drücken Sie die Source-Taste, um Ihre Auswahl zu bestätigen. Mit den ▲▼... -
Seite 19: Pip
Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD 5.5 PIP Wenn Sie die Kategorie „PIP“ ausgewählt haben, können Sie mit den ▲▼ Tasten die einzelnen Punkte ansteuern. Drücken Sie die Source-Taste, um Ihre Auswahl zu bestätigen. Mit den ▲▼... -
Seite 20: Pc Osd-Anzeige (Nur Bei Pc-Eingangssignal)
Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD 5.6 PC OSD-Anzeige (nur bei PC-Eingangssignal) Wenn Sie die Kategorie „PC“ ausgewählt haben, können Sie mit den ▲▼ Tasten die einzelnen Punkte ansteuern. Drücken Sie die Source-Taste, um Ihre Auswahl zu bestätigen. -
Seite 21: Besondere Leistungsmerkmale
Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD 6. Besondere Leistungsmerkmale Picture-in-Picture (PIP) Funktion: o SLM-1040N, SLM-1210N, SLM-2400HD: Video/PC o SLM-1500N, SLM-1710N. SLM-1910N Video/PC und Video/Video 3D De-Interlace 3D Comb Filter Entspiegelte Hartglas-Frontscheibe ... -
Seite 22: Technische Daten
Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD 7. Technische Daten Monitor Modell SLM-1040N SLM-1210N System PAL / NTSC LCD-Panel 10,4“ (26 cm) 12,1“ (31 cm) Sichtbarer Bereich (H/V) mm 211,2 x 158,4 mm 246 x 184,5 Bildformat 4 : 3 Maximale Bildauflösung... - Seite 23 Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD Technische Daten Monitor Modell SLM-1500N SLM-1710N System PAL / NTSC LCD-Panel 15“ (38 cm) 17“ (43 cm) Sichtbarer Bereich (H/V) 304 x 228 mm 338 x 270 mm Bildformat 4 : 3 5 : 4 Maximale Bildauflösung...
- Seite 24 Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD Technische Daten Monitor Modell SLM-1910N SLM-2400HD System PAL / NTSC HD-CCTV, PAL / NTSC LCD-Panel 19“ (48 cm) 24“ (61 cm) Sichtbarer Bereich (H/V) mm 376 x 301 531 x 299...
-
Seite 25: Technische Zeichnungen
Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD 8. Technische Zeichnungen SLM-1040N: Seitenansicht: Vorderansicht: Seitenansicht: Rückansicht: Alle Angaben in mm. Zeichnungen nicht maßstabsgerecht. Irrtum und technische Änderungen vorbehalten. _________________________________________________________________________________ - 25 -... - Seite 26 Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD SLM-1210N: Seitenansicht: Vorderansicht: Seitenansicht: Rückansicht: Alle Angaben in mm. Zeichnungen nicht maßstabsgerecht. Irrtum und technische Änderungen vorbehalten. _________________________________________________________________________________ - 26 -...
- Seite 27 Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD SLM-1500N: Seitenansicht: Vorderansicht: Seitenansicht: Rückansicht: Alle Angaben in mm. Zeichnungen nicht maßstabsgerecht. Irrtum und technische Änderungen vorbehalten. _________________________________________________________________________________ - 27 -...
- Seite 28 Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD SLM-1710N: Seitenansicht: Vorderansicht: Seitenansicht: Rückansicht: Alle Angaben in mm. Zeichnungen nicht maßstabsgerecht. Irrtum und technische Änderungen vorbehalten. _________________________________________________________________________________ - 28 -...
- Seite 29 Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD SLM-1910N: Seitenansicht: Vorderansicht: Seitenansicht: Rückansicht: Alle Angaben in mm. Zeichnungen nicht maßstabsgerecht. Irrtum und technische Änderungen vorbehalten. _________________________________________________________________________________ - 29 -...
- Seite 30 Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD SLM-2400HD: Seitenansicht: Vorderansicht: Seitenansicht: Rückansicht: Alle Angaben in mm. Zeichnungen nicht maßstabsgerecht. Irrtum und technische Änderungen vorbehalten. _________________________________________________________________________________ - 30 -...
- Seite 31 Bedienungsanleitung / User manual SLM-1040N, SLM-1210N, SLM-1500N, SLM-1710N, SLM-1910N, SLM-2400HD _________________________________________________________________________________ - 31 -...
