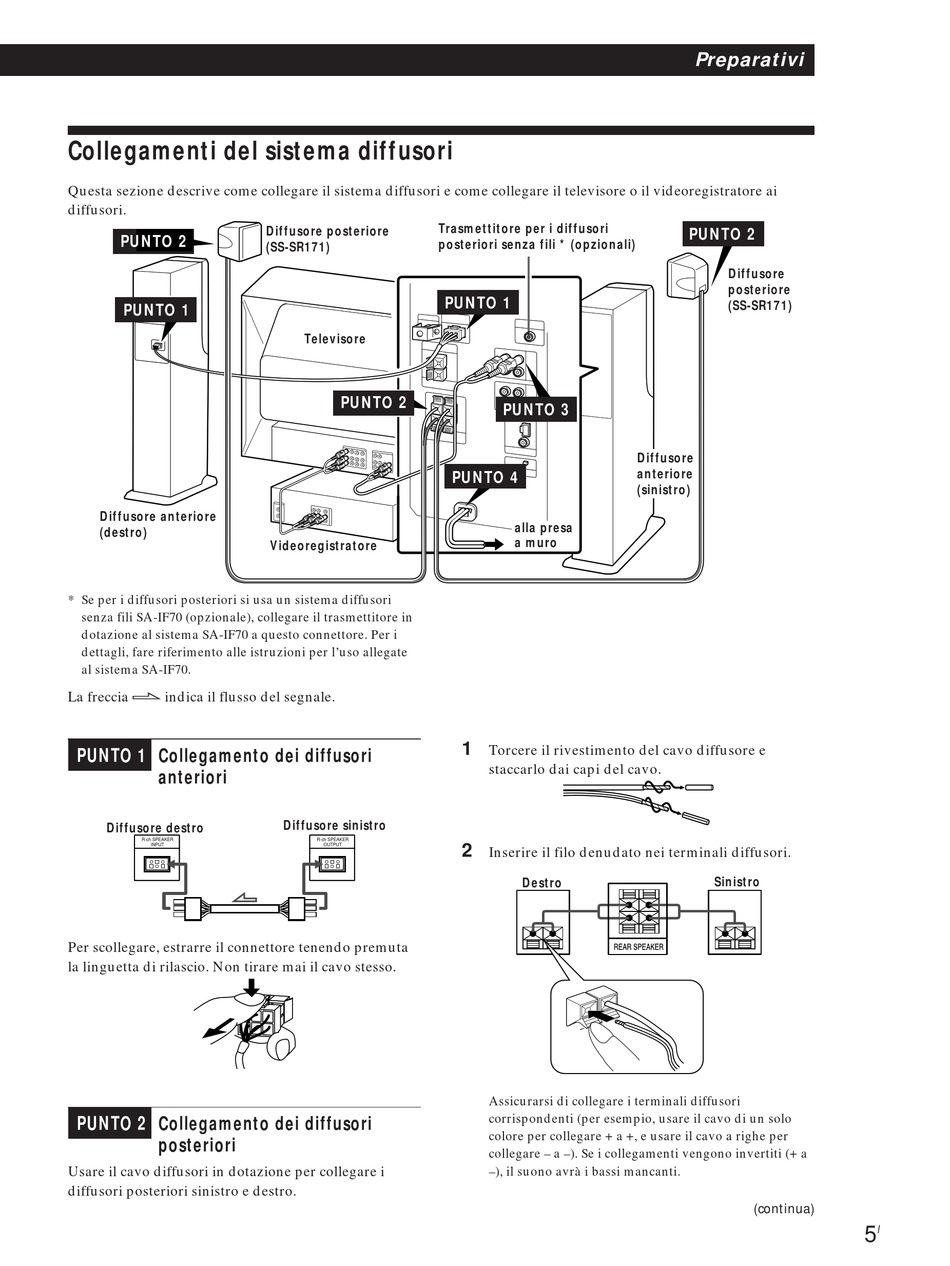

Collegamenti del sistema diffusori
Questa sezione descrive come collegare il sistema diffusori e come collegare il televisore o il videoregistratore ai
diffusori.
PUNTO 2
PUNTO 1
Diffusore anteriore
(destro)
* Se per i diffusori posteriori si usa un sistema diffusori
senza fili SA-IF70 (opzionale), collegare il trasmettitore in
dotazione al sistema SA-IF70 a questo connettore. Per i
dettagli, fare riferimento alle istruzioni per l'uso allegate
al sistema SA-IF70.
La freccia ç indica il flusso del segnale.
PUNTO 1 Collegamento dei diffusori
anteriori
Diffusore destro
R-ch SPEAKER
INPUT
Per scollegare, estrarre il connettore tenendo premuta
la linguetta di rilascio. Non tirare mai il cavo stesso.
PUNTO 2 Collegamento dei diffusori
posteriori
Usare il cavo diffusori in dotazione per collegare i
diffusori posteriori sinistro e destro.
Trasmettitore per i diffusori
Diffusore posteriore
posteriori senza fili * (opzionali)
(SS-SR171)
PUNTO 1
Televisore
PUNTO 2
Videoregistratore
Diffusore sinistro
R-ch SPEAKER
OUTPUT
PUNTO 3
PUNTO 4
alla presa
a muro
1
Torcere il rivestimento del cavo diffusore e
staccarlo dai capi del cavo.
2
Inserire il filo denudato nei terminali diffusori.
Destro
Assicurarsi di collegare i terminali diffusori
corrispondenti (per esempio, usare il cavo di un solo
colore per collegare + a +, e usare il cavo a righe per
collegare – a –). Se i collegamenti vengono invertiti (+ a
–), il suono avrà i bassi mancanti.
Preparativi
PUNTO 2
Diffusore
posteriore
(SS-SR171)
Diffusore
anteriore
(sinistro)
Sinistro
