MONTAGEANLEITUNG
56

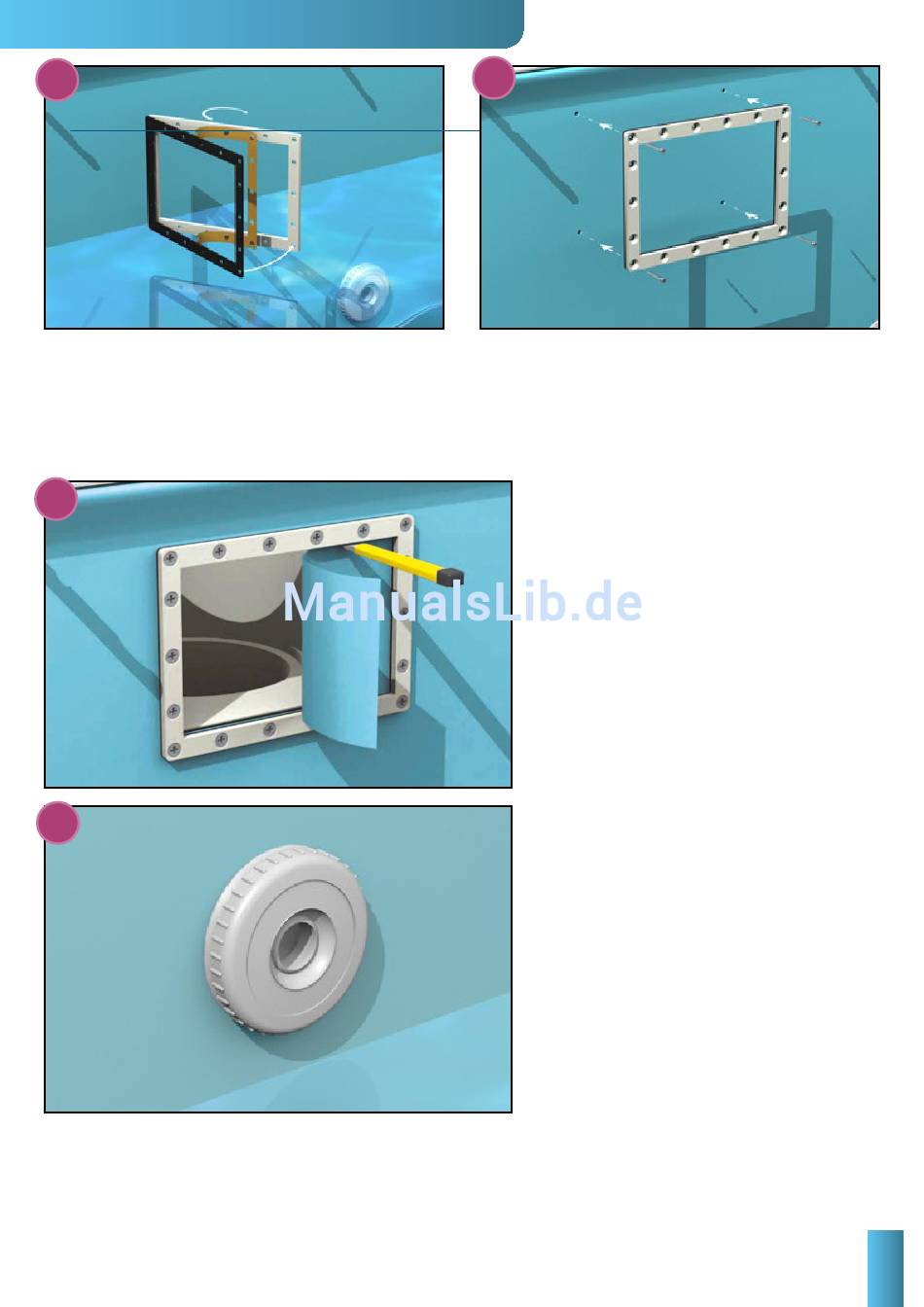

Bringen Sie die zweite Dichtung an der inneren Oberfläche des Skimmer- oder Filteranlagenflansches an. (Die innere
Oberfläche hat scharfe Kanten; bei der äußeren Oberfläche sind sie dagegen abgerundet).
Ermitteln Sie die 4 Löcher in den Ecken der Skimmer-Saugöffnung und markieren Sie sie mit einem Stift.
Positionieren Sie nun die Dichtung so, dass deren Löcher über den Markierungen stehen.
Durchstechen Sie die Folie an den 4 markierten Stellen mit Hilfe eines kleinen Schraubenziehers und montieren Sie den
Flansch mit dessen Dichtung am Skimmer. Beginnen Sie mit den vier Eckschrauben und fügen Sie dann eine Schraube in
jedes verbleibende Loch.
Vermeiden Sie ein übermäßiges Anziehen der Schrauben, da dies den Skimmer beschädigen könnte. Ziehen Sie die
Schrauben eine nach der anderen und gleichmäßig an, um absolute Leckdichtheit zu erreichen.
58
59
Schrauben Sie die Kugel in das Gehäuse der Einlaufdüse. Die Kugel
sollte möglichst nach links gerichtet sein, um den für eine effiziente
Filtration erforderlichen Wasserfluss zu erleichtern.
(Bei Bedarf können Sie die Kugel und ihr Gehäuse vor der Montage
mit Silikon anfetten).
/ OCTO & OCTO+
57
Schneiden Sie die Folie innerhalb der Dichtung
heraus. Bewahren Sie die Folienreste für zukünftige
Ausbesserungsarbeiten auf.
Handelt es sich um einen Skimmer, so stecken Sie
dessen Klappe an - mit der glatten Oberfläche in
Pool-Richtung.
Stecken Sie die Klappe des Skimmers an - mit der
glatten Oberfläche in Pool-Richtung. Die Klappe
sollte frei beweglich bleiben.
Montieren Sie die Blende.
Der Skimmerkorb wird durch die Saugöffnung
eingeführt; um Platz zu schaffen, schwenken Sie die
Klappe in Pool-Richtung.
Setzen Sie den Deckel auf den Skimmer.
(Alle diese Teile sind im Einbauteile-Set enthalten).
Bei einer Filteranlage beachten Sie bitte die
entsprechende Montageanleitung.
17
