Bedienung

6.1

Einschalten des Universalsensors

Nach dem Anschließen des Universalsensors an eine
benachbarte Komponente über ein CAN-Bus-Verbin-
dungskabel startet der Universalsensor automatisch
(vgl. Abschnitt 5.4 „Anschluss des Sensors"). Ein se-
parates Einschalten ist nicht erforderlich.
6.2

Bedien- und Anzeigeelemente

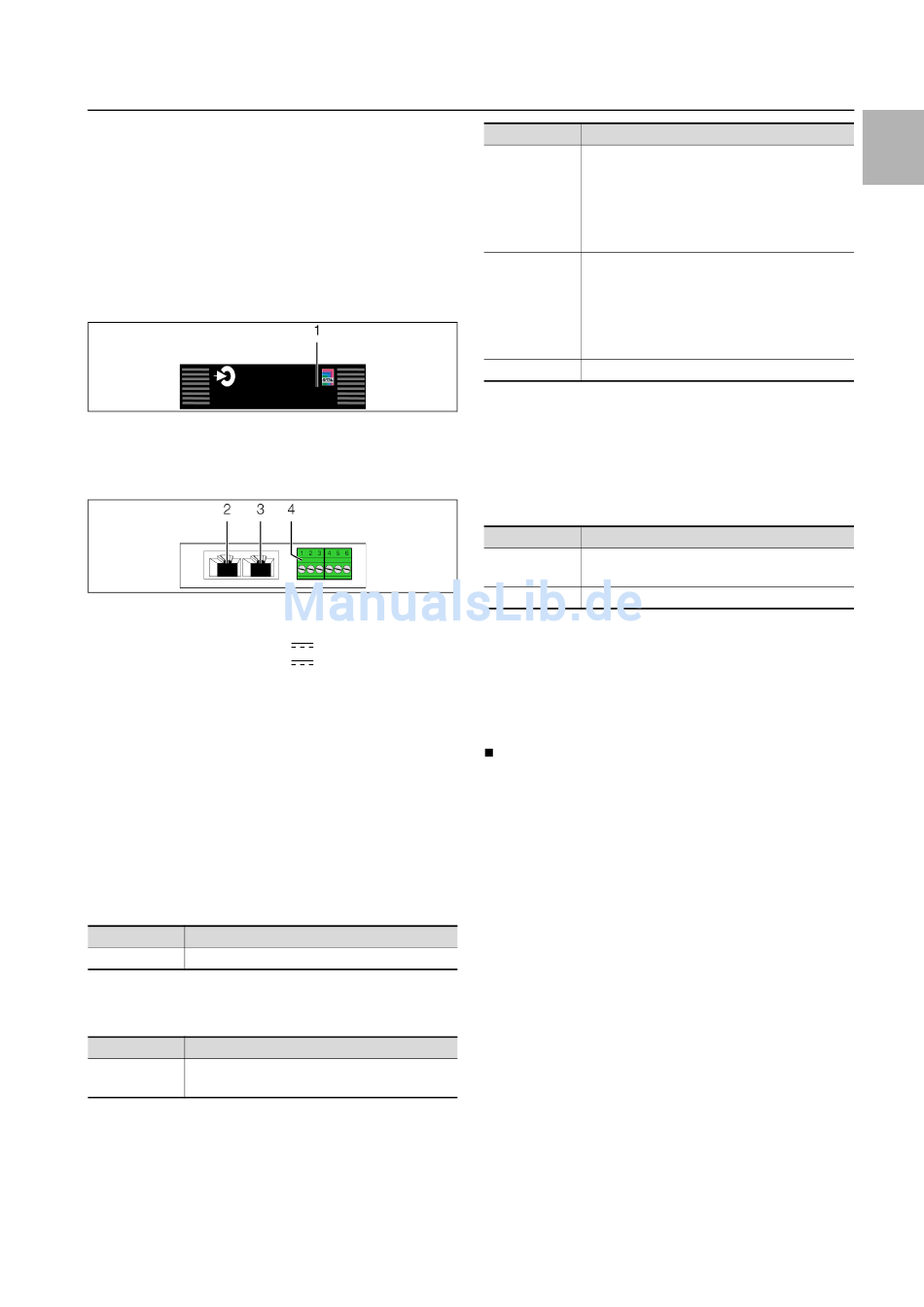

Abb. 8: Frontseite des Universalsensors
Legende
1 Multi-LED zur Statusanzeige
Abb. 9: Rückseite des Universalsensors
Legende
2 CAN-Bus-Anschluss, 24 V
3 CAN-Bus-Anschluss, 24 V
4 Universal-Schnittstelle
6.3

Anzeigen der LEDs

In der Front des Universalsensors ist eine Multi-LED
zur Statusanzeige integriert (Abb. 8, Pos. 1). Des Wei-
teren sind auf der Rückseite am CAN-Bus-Anschluss
(Abb. 9, Pos. 2 und 3) weitere LEDs angeordnet.
6.3.1

Anzeigen der Multi-LED

An der Multi-LED kann der Status des Universalsen-
sors abgelesen werden.
Dauerlicht
Farbe Status
Rot Ungültiger Messwert
Tab. 2: Dauerlicht der Multi-LED
Blinkcodes
Farbe Status
Grün Bei Messwertänderung oder spätestens
alle 5 Sekunden.
Tab. 3: Blinkcodes der Multi-LED
Rittal CMC III Universalsensor
Farbe Status
Orange Der Universalsensor hat den Status „War-
nung".
Schnelles Blinken: oberer Grenzwert über-
schritten.
Langsames Blinken: unterer Grenzwert un-
terschritten.
Rot Der Universalsensor hat den Status
„Alarm".
Schnelles Blinken: oberer Grenzwert über-
schritten.
Langsames Blinken: unterer Grenzwert un-
terschritten.
Blau Kommunikation über den CAN-Bus.
Tab. 3: Blinkcodes der Multi-LED
6.3.2 Anzeigen der LEDs am CAN-Bus-An-
schluss
Am CAN-Bus-Anschluss befinden sich eine rote und
eine grüne LED. Hier wird der Status des CAN-Bus
angezeigt.
Farbe Status
Grün (Dauer- Kommunikation über den CAN-Bus mög-
licht) lich.
Rot (Blinkend) Übertragungsfehler.
Tab. 4: LEDs CAN-Bus-Anschluss
6.4 Bedienung über die Website der CMC III

Processing Unit

Nach der Anmeldung an der CMC III Processing Unit
wird die Web-Oberfläche zur Bedienung des Geräts
angezeigt.
Wählen Sie zunächst im Navigationsbereich den
Eintrag „CMCIII-UNI" an.
Auf der Registerkarte Configuration werden analog
zur CMC III Processing Unit die Zugriffsrechte für den
Universalsensor (Schaltfläche Access Rights) sowie
die Alarmbenachrichtigung individuell festgelegt
(Schaltfläche Alarm Configuration).
Auf der Registerkarte Observation werden alle Ein-
stellungen für den Universalsensor vorgenommen,
wie z. B. Grenzwerte für Warn- und Alarmmeldungen.
In den folgenden Abschnitten 6.4.1 „Device" bis 6.4.5
„EnergyMeter_1 bzw. EnergyMeter_2" werden jeweils
nur die Parameter beschrieben, für die Sie Änderun-
gen vornehmen können. Darüber hinaus gibt es noch
Anzeigewerte, die zur Information dienen.
6.4.1

Device

Auf der Ebene „Device" werden generelle Einstellun-
gen zum Universalsensor durchgeführt.
