www.blaubergventilatoren.de

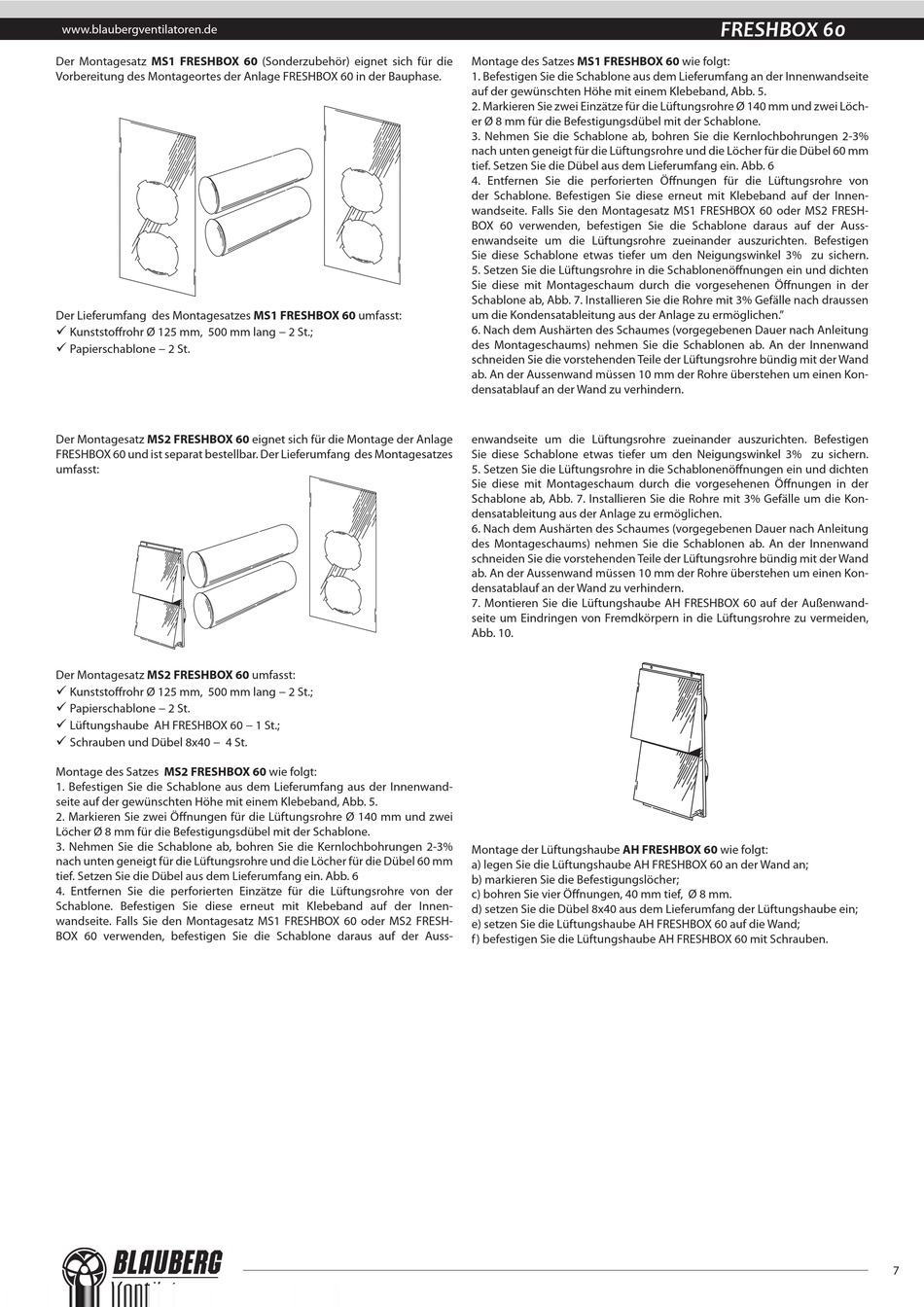

Der Montagesatz MS1 FRESHBOX 60 (Sonderzubehör) eignet sich für die
Vorbereitung des Montageortes der Anlage FRESHBOX 60 in der Bauphase.
Der Lieferumfang des Montagesatzes MS1 FRESHBOX 60 umfasst:
Kunststoffrohr Ø 125 mm, 500 mm lang − 2 St.;
Papierschablone − 2 St.
Der Montagesatz MS2 FRESHBOX 60 eignet sich für die Montage der Anlage
FRESHBOX 60 und ist separat bestellbar. Der Lieferumfang des Montagesatzes
umfasst:
Der Montagesatz MS2 FRESHBOX 60 umfasst:
Kunststoffrohr Ø 125 mm, 500 mm lang − 2 St.;
Papierschablone − 2 St.
Lüftungshaube AH FRESHBOX 60 − 1 St.;
Schrauben und Dübel 8x40 − 4 St.
Montage des Satzes MS2 FRESHBOX 60 wie folgt:
1. Befestigen Sie die Schablone aus dem Lieferumfang aus der Innenwand-
seite auf der gewünschten Höhe mit einem Klebeband, Abb. 5.
2. Markieren Sie zwei Öffnungen für die Lüftungsrohre Ø 140 mm und zwei
Löcher Ø 8 mm für die Befestigungsdübel mit der Schablone.
3. Nehmen Sie die Schablone ab, bohren Sie die Kernlochbohrungen 2-3%
nach unten geneigt für die Lüftungsrohre und die Löcher für die Dübel 60 mm
tief. Setzen Sie die Dübel aus dem Lieferumfang ein. Abb. 6
4. Entfernen Sie die perforierten Einzätze für die Lüftungsrohre von der
Schablone. Befestigen Sie diese erneut mit Klebeband auf der Innen-
wandseite. Falls Sie den Montagesatz MS1 FRESHBOX 60 oder MS2 FRESH-
BOX 60 verwenden, befestigen Sie die Schablone daraus auf der Auss-
Montage des Satzes MS1 FRESHBOX 60 wie folgt:
1. Befestigen Sie die Schablone aus dem Lieferumfang an der Innenwandseite
auf der gewünschten Höhe mit einem Klebeband, Abb. 5.
2. Markieren Sie zwei Einzätze für die Lüftungsrohre Ø 140 mm und zwei Löch-
er Ø 8 mm für die Befestigungsdübel mit der Schablone.
3. Nehmen Sie die Schablone ab, bohren Sie die Kernlochbohrungen 2-3%
nach unten geneigt für die Lüftungsrohre und die Löcher für die Dübel 60 mm
tief. Setzen Sie die Dübel aus dem Lieferumfang ein. Abb. 6
4. Entfernen Sie die perforierten Öffnungen für die Lüftungsrohre von
der Schablone. Befestigen Sie diese erneut mit Klebeband auf der Innen-
wandseite. Falls Sie den Montagesatz MS1 FRESHBOX 60 oder MS2 FRESH-
BOX 60 verwenden, befestigen Sie die Schablone daraus auf der Auss-
enwandseite um die Lüftungsrohre zueinander auszurichten. Befestigen
Sie diese Schablone etwas tiefer um den Neigungswinkel 3% zu sichern.
5. Setzen Sie die Lüftungsrohre in die Schablonenöffnungen ein und dichten
Sie diese mit Montageschaum durch die vorgesehenen Öffnungen in der
Schablone ab, Abb. 7. Installieren Sie die Rohre mit 3% Gefälle nach draussen
um die Kondensatableitung aus der Anlage zu ermöglichen. "
6. Nach dem Aushärten des Schaumes (vorgegebenen Dauer nach Anleitung
des Montageschaums) nehmen Sie die Schablonen ab. An der Innenwand
schneiden Sie die vorstehenden Teile der Lüftungsrohre bündig mit der Wand
ab. An der Aussenwand müssen 10 mm der Rohre überstehen um einen Kon-
densatablauf an der Wand zu verhindern.
enwandseite um die Lüftungsrohre zueinander auszurichten. Befestigen
Sie diese Schablone etwas tiefer um den Neigungswinkel 3% zu sichern.
5. Setzen Sie die Lüftungsrohre in die Schablonenöffnungen ein und dichten
Sie diese mit Montageschaum durch die vorgesehenen Öffnungen in der
Schablone ab, Abb. 7. Installieren Sie die Rohre mit 3% Gefälle um die Kon-
densatableitung aus der Anlage zu ermöglichen.
6. Nach dem Aushärten des Schaumes (vorgegebenen Dauer nach Anleitung
des Montageschaums) nehmen Sie die Schablonen ab. An der Innenwand
schneiden Sie die vorstehenden Teile der Lüftungsrohre bündig mit der Wand
ab. An der Aussenwand müssen 10 mm der Rohre überstehen um einen Kon-
densatablauf an der Wand zu verhindern.
7. Montieren Sie die Lüftungshaube AH FRESHBOX 60 auf der Außenwand-
seite um Eindringen von Fremdkörpern in die Lüftungsrohre zu vermeiden,
Abb. 10.
Montage der Lüftungshaube AH FRESHBOX 60 wie folgt:
a) legen Sie die Lüftungshaube AH FRESHBOX 60 an der Wand an;
b) markieren Sie die Befestigungslöcher;
c) bohren Sie vier Öffnungen, 40 mm tief, Ø 8 mm.
d) setzen Sie die Dübel 8x40 aus dem Lieferumfang der Lüftungshaube ein;
e) setzen Sie die Lüftungshaube AH FRESHBOX 60 auf die Wand;
f ) befestigen Sie die Lüftungshaube AH FRESHBOX 60 mit Schrauben.
FRESHBOX 60
7
