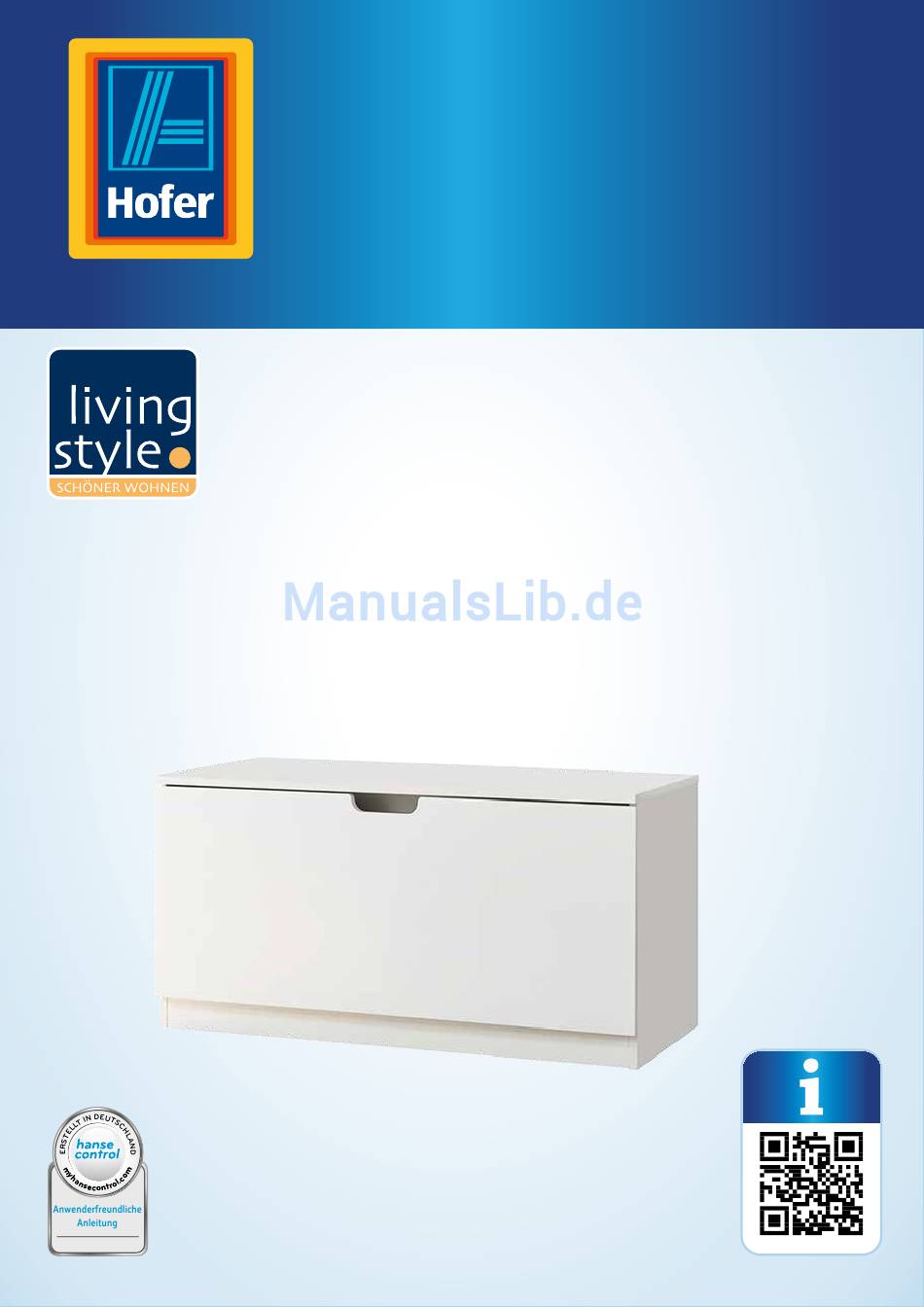

- Seite 1 Montage- anleitung Da bin ich mir sicher. SITZBANK MIT TRUHE ID: #05006...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ........................3 Lieferumfang/Produktteile ..................5 QR-Codes ........................6 Allgemeines ........................7 Montageanleitung lesen und aufbewahren ................ 7 Zeichenerklärung ........................7 Sicherheit ........................7 Bestimmungsgemäßer Gebrauch ..................7 Sicherheitshinweise ......................... 7 Lieferumfang prüfen ....................8 Montage ........................8 Reinigung ........................18 Wartung ........................18 Technische Daten ......................18 Entsorgung .........................18 Verpackung entsorgen ...................... -
Seite 3: Übersicht
Übersicht Übersicht... - Seite 4 Übersicht...
-
Seite 5: Lieferumfang/Produktteile
Lieferumfang/Produktteile Lieferumfang/Produktteile Bodenplatte Holzdübel, 18× Rückwandverbindung Schraube, ∅ 4 × 40 mm, 4× Fußteil, hinten Exzenterbolzen A, 9× Fußteil, vorne Verbindungsbeschlag A, 9× Seitenteil, rechts Exzenterbolzen B, 4× Seitenteil, links Verbindungsbeschlag B, 4× Querstrebe Schleppscharnier Kopfplatte Schraube, ∅ 4 × 14 mm, 17× Rückwand, 2×... -
Seite 6: Qr-Codes
QR-Codes Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 7: Allgemeines
Allgemeines Allgemeines Sicherheit Bestimmungsgemäßer Gebrauch Montageanleitung lesen und auf- bewahren Die Sitzbank ist ausschließlich zur Aufbewah- rung von Gebrauchsgegenständen und zum Sit- Diese Montageanleitung gehört zu die- zen konzipiert. Die Sitzbank Ist mit maximal 100 kg ser Sitzbank mit Truhe. Sie enthält wich- belastbar. -
Seite 8: Lieferumfang Prüfen
Lieferumfang prüfen Lieferumfang prüfen − Verwenden Sie die Sitzbank nicht mehr, wenn die Teile der Sitzbank Risse oder 1. Nehmen Sie die Sitzbank aus der Ver packung. Sprünge haben oder sich verformt ha- 2. Prüfen Sie, ob die Lieferung vollständig ist ben. -
Seite 9: Truhenteile Vorbereiten
Montage 1 Truhenteile vorbereiten Schritt 1.1 Bodenplatte vorbereiten 4× 4× − Stecken Sie die Verbindungsbeschläge B und die Holzdübel in die Bodenplatte Achten Sie darauf, dass der Pfeil auf den Verbindungsbeschlägen in Richtung Verbindungsloch zeigt. Schritt 1.2 Rückwandverbindung vorbereiten 4× 1×... -
Seite 10: Schritt 1.3 Hinteres Fußteil Vorbereiten
Montage Schritt 1.3 Hinteres Fußteil vorbereiten 1× − Stecken Sie einen Holzdübel in das hintere Fußteil Schritt 1.4 Streben und Fußteile mit den Seitenteilen verbinden 5× 4× − Stecken Sie die Verbindungsbeschläge A und die Holzdübel in das vordere Fußteil in die Querstrebe Achten Sie darauf, dass der Pfeil auf den Verbindungsbeschlägen in Richtung Verbindungsloch zeigt. -
Seite 11: Schritt 1.5 Seitenteile Vorbereiten
Montage Schritt 1.5 Seitenteile vorbereiten 2× 2× 2× 2× 1. Schrauben Sie die Exzenterbolzen A und die Exzenterbolzen B in das rechte Seitenteil 2. Stecken Sie die Verbindungsbeschläge A in das rechte Seitenteil. Achten Sie darauf, dass der Pfeil auf den Verbindungsbeschlägen in Richtung Verbindungsloch zeigt. 3. -
Seite 12: Schritt 1.6 Kopfplatte Vorbereiten Und Fußteile Montieren
Montage Schritt 1.6 Kopfplatte vorbereiten und Fußteile montieren 5× 1. Schrauben Sie die Exzenterbolzen A in die Kopfplatte 1× 2. Befestigen Sie das hintere Fußteil an der Bodenplatte mit der Schraube... - Seite 13 Montage 1× 1× 3. Drehen Sie die Bodenplatte um 180°. 4. Befestigen Sie die Rückwandverbindung an der Bodenplatte mit der Schraube 5. Kleben Sie den Schutzsticker auf die Stelle, wo der Schraubenkopf sichtbar ist. 6. Stecken Sie den vorderen Fußteil in die Bodenplatte.
-
Seite 14: Truhe Montieren
Montage 2 Truhe montieren 1. Stecken Sie das rechte Seitenteil in die Bodenplatte und das vordere Fußteil und dre- hen Sie die V erbindungsbeschläge A und B mit einem Kreuzschlitz-Schraubendreher im Uhrzeigersinn fest. - Seite 15 Montage 2. Stecken Sie die Querstrebe in das rechte Seitenteil. 3. Stecken Sie das linke Seitenteil in die Bodenplatte, das vordere Fußteil und die Querstrebe. 4. Drehen Sie die V erbindungsbeschläge A und B mit einem Kreuzschlitz-Schraubendreher im Uhrzei- gersinn fest. 2×...
- Seite 16 Montage 3 Truhenklappe befestigen 6× 2× 1× 1. Befestigen Sie die Scharniere und das Schlepp scharnier mit den Schrauben an der Truhenklappe 8× 2. Befestigen Sie die Scharniere an der Bodenplatte mit den Schrauben. Sie können die Scharniere anpassen, indem Sie die entsprechenden Schrauben am Scharnier mit dem Kreuzschlitz-Schraubendreher anziehen bzw.
- Seite 17 Montage 3× 3. Befestigen Sie die Schleppscharniere am rechten Seitenteil mit den Schrauben. Sie können den Widerstand beim Öffnen der Sitzbank direkt an dem Schleppscharnier einstel- len, indem Sie mit einem Schlitz-Schraubendreher im bzw. gegen den Uhrzeigersinn drehen (siehe Abb. 16).
-
Seite 18: Reinigung
Steck- und Schraubverbindungen. Ziehen Sie lose Schrauben und Verbindungsbeschläge fest, um die Stabilität und Sicherheit der Sitzbank zu gewährleisten. Technische Daten Modell: 1696023 Artikelnummer: 55363 Abmessungen (B × H × T): 87 × 45 × 40 cm Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sorten- rein. - Seite 19 Da bin ich mir sicher. VERTRIEBEN DURCH: TRENDTEAM GMBH & CO. KG FINKENSTRASSE 8–10 32839 STEINHEIM GERMANY KUNDENDIENST 55363 +49(0)52339550339 www.trendteam.eu JAHRE MODELL: GARANTIE 1696023 09/2016...
