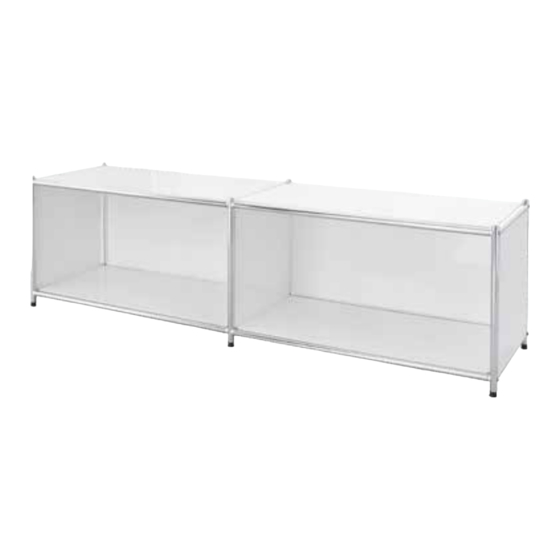

- Seite 1 Montageanleitung Da bin ich mir sicher. LOWBOARD ID: #05006...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Übersicht ........................ 3 Lieferumfang/Produktteile ................... 4 Mitgeliefertes Werkzeug ..................4 QR-Codes ......................... 5 Allgemeines ......................6 Montageanleitung lesen und aufbewahren............6 Zeichenerklärung .......................6 Sicherheit ........................7 Bestimmungsgemäßer Gebrauch ................7 Sicherheitshinweise ....................7 Lieferumfang prüfen ..................... 9 Montage ......................... 9 Reinigung und Pflege ...................18 Wartung .........................18 Aufbewahrung ......................18... -
Seite 3: Übersicht
Übersicht Übersicht... -
Seite 4: Lieferumfang/Produktteile
Lieferumfang/Produktteile Lieferumfang/Produktteile Obere Platte (mit Montagebohrungen), 2× Untere Platte (mit Montagebohrungen), 2× Rückwand (mit Montagebohrungen und Kabelführung), 2× Seitenteil, 3× Obere Stange (mit Montagebohrungen), 4× Untere Stange (mit Montagebohrung), 4× Standfuß, 6× Passstück, 16× Kunststoffdübel, 4× Kunststoffniete, 4× Kreuzschlitzschraube (M5×13 mm), 8× Gewindestange (M6×75 mm), 4×... -
Seite 5: Qr-Codes
QR-Codes Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone- Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 6: Allgemeines
Allgemeines Allgemeines Montageanleitung lesen und aufbewahren Diese Montageanleitung gehört zu diesem Lowboard (im Folgenden nur „Regal“ genannt). Sie enthält wichtige Informationen zu Montage und Benutzung. Lesen Sie die Montageanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie das Regal montieren und benutzen. Die Nichtbeachtung dieser Montageanleitung kann zu schweren Verletzungen oder zu Schäden am Regal führen. -
Seite 7: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Das Regal ist ausschließlich zum Abstellen von Gegenständen konzipiert. Die maximale Traglast der einzelnen Ablageflächen beträgt 40 kg. Das Regal ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Verwenden Sie das Regal nur wie in dieser Montageanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß... - Seite 8 Sicherheit VORSICHT! Verletzungsgefahr! Wenn das Regal auf ungeeignetem Untergrund steht oder zu schwer beladen ist, kann es umkippen und Personen verletzen oder es kann beschädigt werden. − Stellen Sie das Regal auf einen ebenen und festen Untergrund. − Vermeiden Sie punktuelle Belastungen durch schwere Gegen- stände.
-
Seite 9: Lieferumfang Prüfen
Lieferumfang prüfen Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann das Regal be- schädigt werden. − Gehen Sie beim Öffnen vorsichtig vor. 1. Nehmen Sie die Einzelteile des Regals aus der Verpackung. 2. - Seite 10 Montage Das im Lieferumfang enthaltene Montagematerial für die Wand- montage (Kreuzschlitzschraube und Dübel) eignet sich für normales, festes Mauerwerk. − Erkundigen Sie sich ggf. im Fachhandel, welches Montagematerial für die Beschaffenheit Ihrer Wand geeignet ist. − Montieren Sie das Regal mithilfe der folgenden Anweisungen und grafischen Darstellungen.
-
Seite 11: Gestell Montieren
Montage 1 Gestell montieren − Schrauben Sie jeweils einen Standfuß im Uhrzeigersinn von unten in beide Fußenden der drei Seitenteile 50 mm − Schrauben Sie in zwei obere Stangen und in zwei untere Stangen jeweils an einer Seite eine Gewindestange so hinein, dass die Gewinde- stangen etwa 50 mm herausragen. - Seite 12 Montage 1. Führen Sie die beiden oberen Stangen mit den montierten Gewindestangen voran durch ein Passstück , die obere Montagebohrung eines Seitenteils ein weiteres Passstück. Achten Sie dabei darauf, dass die Montagebohrungen der Stangen waagerecht und zum Regalinneren hin ausgerichtet sind und die Pass- stücke bündig an den Sprossen des Seitenteils anliegen.
- Seite 13 Montage 1. Stecken Sie jeweils ein Passstück in die freien Enden der oberen Stangen und der unteren Stangen 2. Setzen Sie die beiden verbliebenen Seitenteile von außen an die oberen und unteren Stangen an. 3. Stecken Sie von außen jeweils eine Schraube durch die Montagebohrungen an den vier Ecken eines Seitenteils.
-
Seite 14: Ablageflächen Einsetzen
Montage 2 Ablageflächen einsetzen 1. Setzen Sie eine obere Platte von innen an der oberen Sprosse eines Seiten- teils an, sodass die Nut der Platte vollständig an der Sprosse anliegt. 2. Senken Sie die Platte vorsichtig ab und drücken Sie sie vorsichtig auf die entspre- chende Sprosse des gegenüberliegenden Seitenteils, sodass sie einrastet. - Seite 15 Montage 1. Legen Sie das Gestell so hin, dass sich die Regalrückseite oben befindet. 2. Stecken Sie bei den unteren Platten jeweils an Vorder- und Rückseite einen Kunststoffdübel durch die Montagebohrung der Platte in die Montage bohrung der unteren Stangen 3.
-
Seite 16: Rückwand Einsetzen
Montage 3 Rückwand einsetzen 1. Setzen Sie eine Rückwand an einem der Seitenteile Senken Sie die Rückwand ab und drücken Sie sie vorsichtig auf das gegenüber- liegende Seitenteil, sodass die Rückwand einrastet. Achten Sie beim Einklemmen darauf, dass die Rückwand vollständig von den anliegenden Seitenteilen sowie den oberen Stangen ... -
Seite 17: Regal Ausrichten
Montage 4 Regal ausrichten 1. Richten Sie das Regal auf, sodass es auf den sechs Standfüßen steht. 2. Platzieren Sie das Regal am gewünschten Montageort und prüfen Sie mithilfe einer Wasserwaage, ob es in senkrechter und waagerechter Ebene korrekt aus- gerichtet ist. -
Seite 18: Reinigung Und Pflege
Reinigung und Pflege Reinigung und Pflege HINWEIS! Beschädigungsgefahr! Unsachgemäße Reinigung kann zu Beschädigungen des Regals führen. − Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder me- tallischen Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen. −... -
Seite 19: Technische Daten
Technische Daten Technische Daten Modell: 183576 Gewicht: ca. 14 kg Abmessungen (B × T × H): ca. 150 × 38 × 42 cm Material: Gestell: Verchromte Stahlrohre Platten: Pulverbeschichtetes Metall Artikelnummer: 81915 Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. - Seite 20 Da bin ich mir sicher. VERTRIEBEN DURCH: GEBRA NONFOOD HANDELSGESELLSCHAFT MBH UND CO. KG BURGSTR. 5 44867 BOCHUM GERMANY KUNDENDIENST 81915 0800 0872677 gebra@protel-service.com JAHRE MODELL: GARANTIE 183576 06/2018...
