Fig. 13

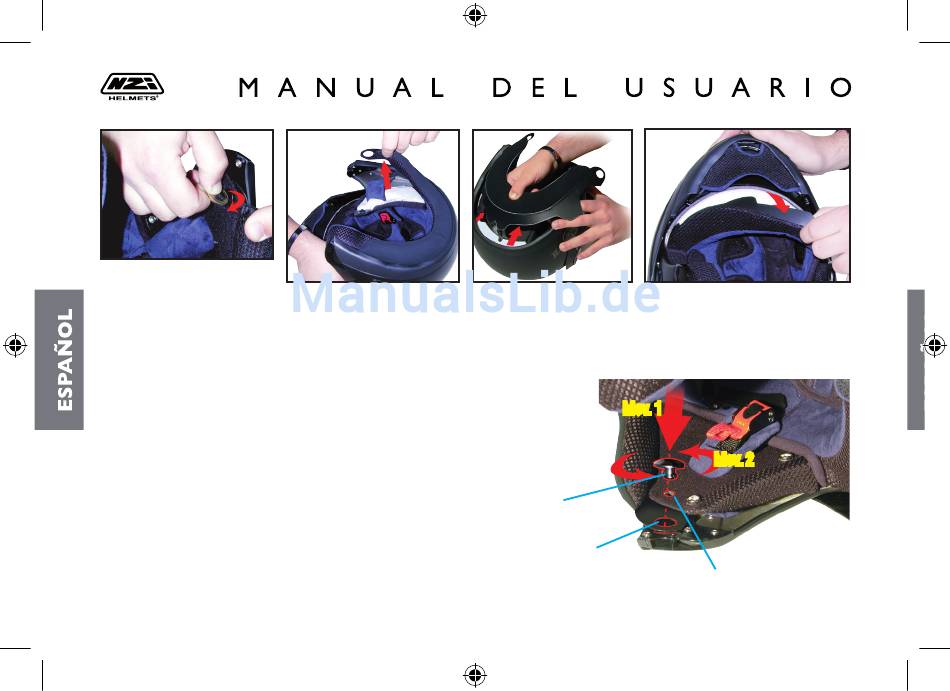

Montaje:
Encaje primero la parte frontal y después la parte posterior del relleno de confort central en sus
alojamientos
correspondientes.
Fije los extremos del cuello del relleno de confort central
en su alojamiento, para ello alinee los agujeros presentes
en la carcasa del casco, en el extremo del cuello (pieza B,
Fig. 17) y en el relleno de protección lateral (pieza C, Fig.
17) y pase a través de ellos el tornillo de fijación (pieza
A, Fig. 17) con el movimiento 1 indicado en la Fig. 17; a
continuación gire el tornillo de fijación 90º en el sentido
contario de las agujas del reloj (Mov. 2, Fig. 17)
OWNERS MANUAL CONVERT III.indd 8
Fig. 14
- 8 -
Fig. 16
Fig. 15
Mov. 1
Fig. 17
Mov. 2
A
B
C
