G E B R U I K S A A N W I J Z I N G

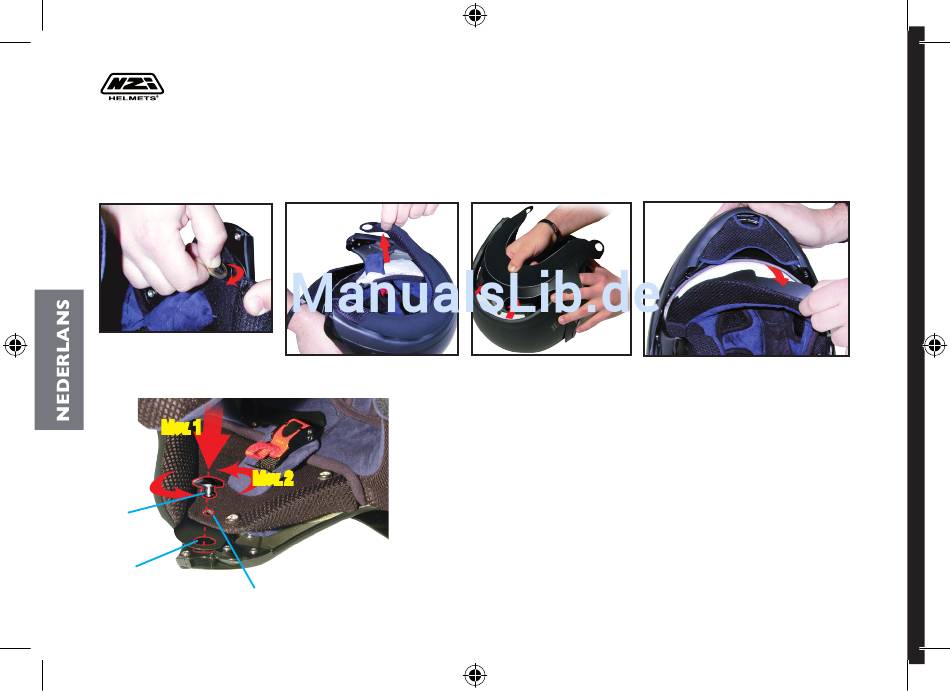

positie haalt (Fig. 15). Om het interieur volledig te verwijderen trekt u het voorste deel voorzichtig
uit de helm totdat het helemaal los is. (Fig. 16)
Fig. 13
Mov. 1
Fig. 17
A
B
OWNERS MANUAL CONVERT III.indd 38
Fig. 14
Montage:
Schuif het voorste gedeelte van het interieur in zijn positie
en vervolg met het achterste stuk, de nekbeschermer.
Plaats de zijkanten van het interieur ook weer op hun
plek. U moet de gaten in het carcas, het zijstuk van de
Mov. 2
nekbeschermer (deel B, Fig. 17) en in de zijbescherming
(deel C, Fig. 17) in één lijn brengen. Plaats de schroef (deel
A, Fig. 17) door het gat met Beweging 1, zoals figuur 17 laat
zien. Nu kunt u de schroef weer aandraaien, 90º tegen de
klok in (Bew. 2, Fig. 17).
C
Fig. 15
- 38 -
Fig. 16
