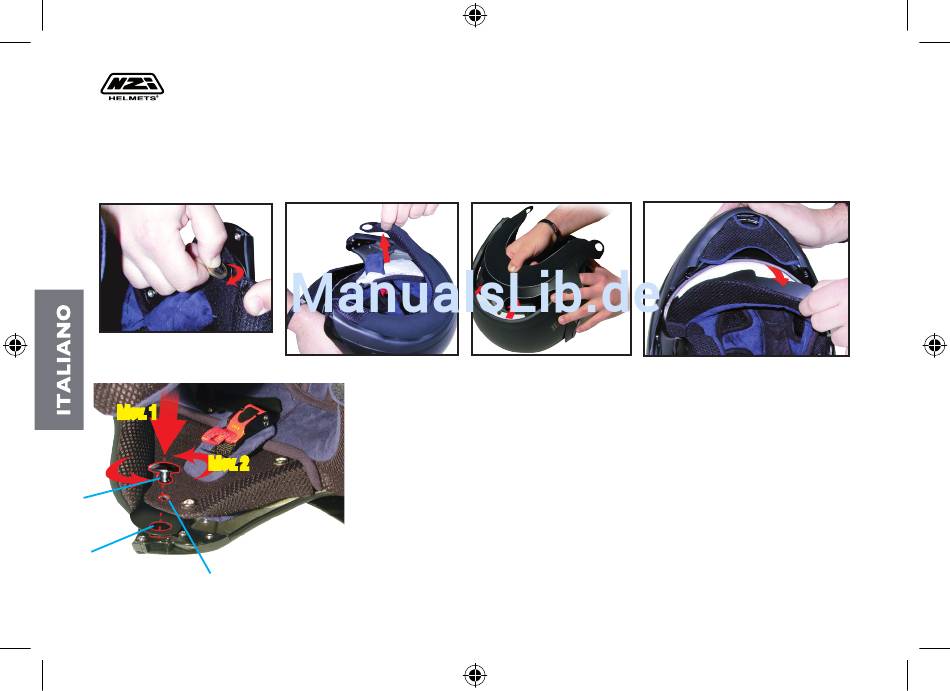

Ripetere la stessa operazione dall' altro lato del casco.
Tirare con cautela agendo sulla parte centrale del lunotto estraendolo dal suo alloggiamento
(Fig.15).
Fig. 13
Mov. 1
Mov. 2
A
B
C
OWNERS MANUAL CONVERT III.indd 26
A N U A
Fig. 14
Per terminare tirare con cautela la parte frontale dell' interno di
conforto estraendola dal suo alloggiamento (Fig.16).
Montaggio:
Ancorare la parte frontale dell' interno nel suo alloggiamento, in
seguito la parte posteriore dell' interno nel suo alloggiamento.
Fissare gli estremi del collare nei loro alloggiamenti, per far ciò
allineare i fori presenti nella calotta del casco (Fig.17 punto B) ai
fori presenti agli estremi del collare di protezione (Fig.17 punto
C) unendoli facendoci passare attraverso la vite di fissaggio (Fig.17
Fig. 17
punto A) come indica il movimento 1 nella Fig.17; in seguito girare
la vite di fissaggio di 90° in senso antiorario (Mov.2, Fig.17).
L E
Fig. 15
- 26 -
D ' U S
Fig. 16
