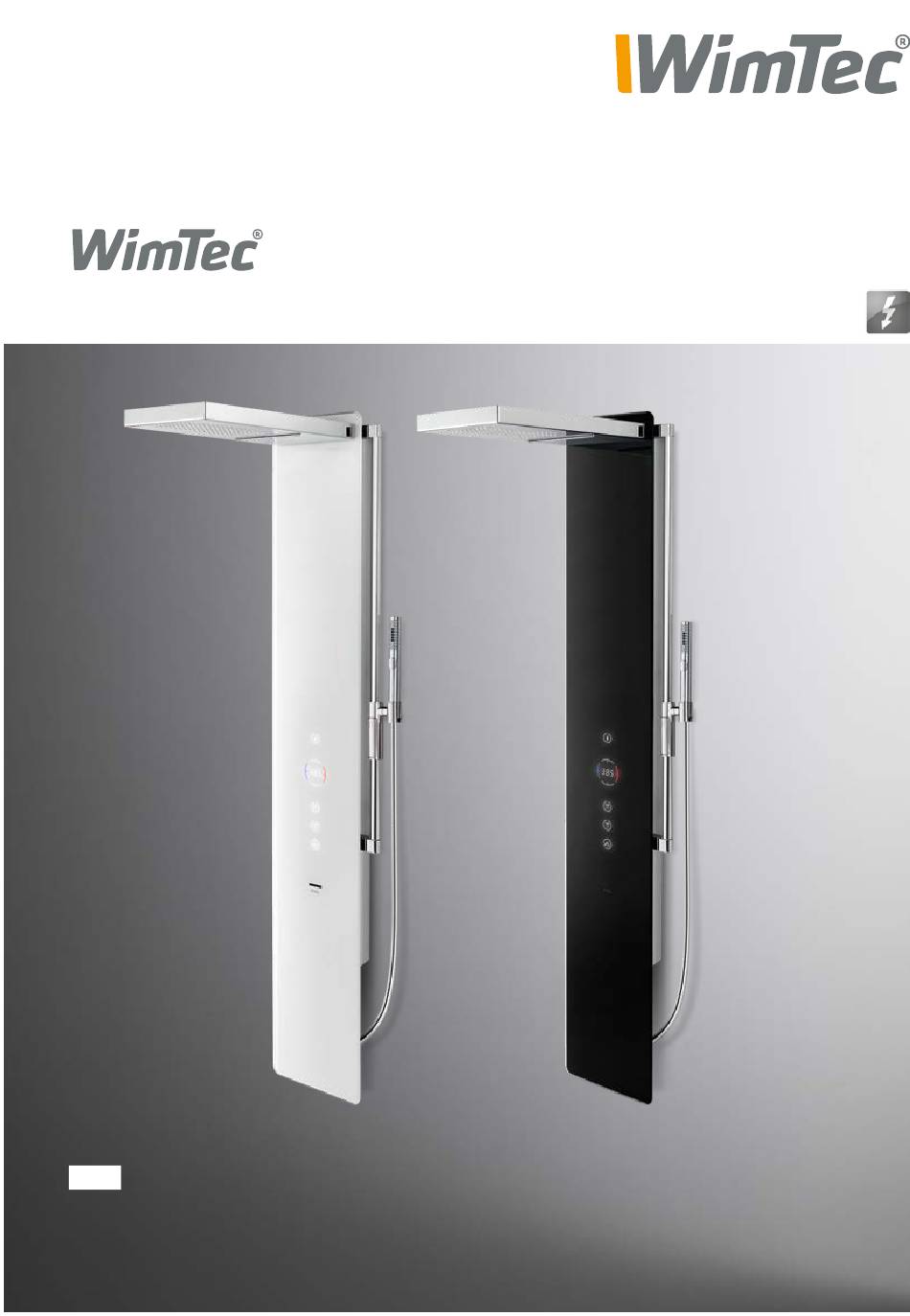

- Seite 1 OCEAN P10 12 V Netzbetrieb Montage- und Bedienungsanleitung...
-
Seite 2: Allgemeine Hinweise

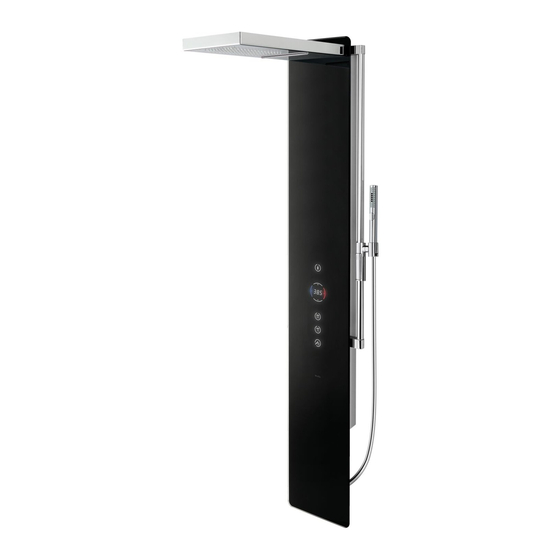

AquaCap-Sensortasten kommen. Um dies vorbeugend zu vermeiden, empfehlen wir ein regelmäßiges Reinigen der Glasoberfläche mit einem Kraftreiniger. Diese Anleitung ist gültig für folgende Produkte: WimTec OCEAN P10 - 12 V Glas weiß Art.Nr. 121 650 Glas schwarz Art.Nr. 121 643 Lieferumfang: Grundkörper, Sicherheitsglas-Frontplatte mit integrierter Elektronik,... -
Seite 3: Inhaltsverzeichnis
OCEAN P10 Inhalt Seite Technische Daten ..............4 Abmessungen ................5 Legende ..................6 Bedienelemente ............... 6 Einstellelemente ............... 6 DIP-Schalter................7 Einstellregler ................7 Montage ................... 8 Bedienung ................12 Einschalten ................12 Ausschalten ................12 Temperatur-Regulierung ............13 Wassermengen-Regulierung ..........13 Warmlauf-Automatik ...............14 Reinigungsstopp ..............15... -
Seite 4: Technische Daten
OCEAN P10 Technische Daten Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Leistungsaufnahme: max. 16 W Thermostat: Elektrischer Thermostatmischer mit 3 Abgängen und einstellbarer Heißwassersperre (38 °C oder 43 °C) Ansprechbereich: 30 cm bis 70 cm einstellbar... -
Seite 5: Abmessungen
OCEAN P10 Abmessungen Alle Maße in mm Befestigungsmaße Wandbefestigungs- Schwalldusche punkte Ø 6,5 mm LL 6,5 x 14,5 12 V= 80-155 Wandbefestigungs- punkte LL 14,5 x 6,5 WW: R 1/2“ IG Freifläche für Wasser- und KW: R 1/2“ IG Elektroanschluss Spannungsversorgung: 2 x 0,5 - 1,5 mm max. -
Seite 6: Legende
OCEAN P10 Legende Bedienelemente: Einstellelemente: Kombinierte Regen- Intervall-Regler und Schwalldusche Zeit-Regler Handbrause Reichweiten-Regler AquaCap-Sensortaste zur DIP-Schalter zum Einstellen der Benutzerauswahl Programme und Funktionen AquaCap-Sensortaste zum Anschluss Schlüsselschalter Regeln von Wassertemperatur Anschluss IR-Sensor und -menge Anschluss 12 V= AquaCap-Sensortaste zum Spannungsversorgung... -
Seite 7: Dip-Schalter
OCEAN P10 Legende Einstellregler: 1200 Intervall-Regler Zeit-Regler Reichweiten-Regler für den Sicherheitsspülstopp, für die Freispül-Automatik, für den Ansprechbereich, 24 h voreingestellt 20 min voreingestellt 70 cm voreingestellt (3 h bis 48 h einstellbar). (10 s bis 20 min einstellbar). (30 cm bis 70 cm einstellbar). -
Seite 8: Montage
OCEAN P10 Montage Sicherungsdeckel an der Oberseite des Duschpaneels abnehmen. ACHTUNG! Grundkörper nach unten schieben, vorsichtig anheben Folgende Schritte unbe- und aushängen. dingt in beschriebener Reihenfolge ausführen! Schrauben an der Oberseite des Duschkopfes lösen und die Abdeckplatte abnehmen. Schläuche für Regen- und Schwalldusche durch die Glas- front führen und den Duschkopf mittels beigepacktem... - Seite 9 OCEAN P10 Montage Vier Befestigungsbohrungen ø 8 mm herstellen und danach Bohrschablone wieder ablösen. ACHTUNG! Wandanschlusswinkel und Vorabsperrungen senkrecht Folgende Schritte unbe- nach oben stehend montieren. dingt in beschriebener Reihenfolge ausführen! Vorspülung durchführen und Vorabsperrungen wieder schließen. Beigefügte Rückflussverhinderer mit eingelegtem Korb-...
- Seite 10 OCEAN P10 Montage 12 14 Gewünschte Einstellungen am Elektronikmodul vornehmen (siehe Seite 7). ACHTUNG! Ggf. Reichweite, Laufzeit und Intervall Folgende Schritte unbe- der Freispül-Automatik nachjustieren. dingt in beschriebener Reihenfolge ausführen! Glaspaneel an der Oberseite des Grundkörpers auf dem einhängen. hinteren Revisionshaken Schläuche für Regen- und Schwallbrause am Mischer...
- Seite 11 OCEAN P10 Montage Vorabsperrungen öffnen. Glaspaneel anheben und in Endposition einhängen und Sicherungsdeckel von oben einsetzen. Spannungsversorgung einschalten und Funktionstest durchführen. Tipp: In Verbindung mit Nässe kann es durch Kalkablagerungen auf der Glasfrontplatte zu einer Funk- tionsbeeinträchtigung der AquaCap-Sensortasten kommen. Um dies vorbeugend zu vermeiden,...
-
Seite 12: Bedienung
OCEAN P10 Bedienung Einschalten 2.a) 2.b) Wasserabgabestelle Benutzererkennung Auswählen von aktivieren Der Benutzer tritt vor die Benutzerprofilen Durch Antippen der ge- Benutzertaste drücken. Dusche, durch Pulsieren der wünschten Wasserabgabe- Leuchtsymbole wird die Be- Wassermengen-Tasten stelle wird der Wasserfluss nutzererkennung signalisiert. -
Seite 13: Temperatur-Regulierung
OCEAN P10 Bedienung Temperatur-Regulierung Durch Tippen auf die Kalt-/Warm-Tasten / wird die Temperatur in 0,5 °C Schritten verändert. Durch längeres Halten der Kalt-/Warm-Taste wird der Tipp: Schnelllauf aktiviert. Ab einer Temperatur von 38 °C beginnt die Warm-Taste zu blinken. Das Erhöhen der Temperatur ist nur mehr in einzelnen 0,5 °C Schritten bis... -
Seite 14: Warmlauf-Automatik
OCEAN P10 Bedienung Warmlauf Dient zum Freispülen der Warmwasserleitung über die Regendusche, ohne dass bei aktivierter Abschalt-Automatik (DIP 2 = ON, siehe Seite 16) der Benutzer vor der Dusche im Ansprechbereich verweilen muss. Benutzererkennung Warmlauf aktivieren Verhalten des Duschpaneels während des Warmlaufs Der Benutzer tritt vor die Gewünschte Temperatur... -
Seite 15: Reinigungsstopp
OCEAN P10 Bedienung Reinigungsstopp Dient zum Deaktivieren der Armatur beim Reinigen. Benutzererkennung Reinigungsstopp aktivieren Reinigungsstopp deaktivieren Der Benutzer tritt vor die Benutzertaste drücken. Automatisch 5 min nach Dusche, durch Pulsieren der der Aktivierung. Wassermengen-Tasten Leuchtsymbole wird die Be- verwenden um zum Manuelles Deaktivieren nutzererkennung signalisiert. -
Seite 16: Verbrühschutz Bei Thermischer Desinfektion
OCEAN P10 Bedienung Thermische Desinfektion Durch Umlegen des Schlüsselschalters geht die gesamte Anlage in den Betriebsmodus der thermischen Desinfektion, sämtliche Anlagen gehen außer Funktion - es ist keine Auslösung über Tasten möglich. Nach einer Sicherheitspause von 30 s beginnt die erste Armatur mit einem Desinfektionszyklus. -
Seite 17: Funktionseinstellung
OCEAN P10 Funktionseinstellung Verbrühschutz bei thermischer Desinfektion: DIP Schalter 1 3 4 5 6 Dient zum Überwachen des Aktivbereiches während der thermischen Desinfektion (siehe Seite 16). Diese Sicherheits- Funktion sollte nach Eine starke Dampfentwicklung vor der Duscharmatur kann zu einem Möglichkeit immer... -
Seite 18: Abschalt-Automatik
OCEAN P10 Funktionseinstellung Abschalt-Automatik: DIP Schalter 2 3 4 5 6 Dient zum automatischen Stoppen des Wasserflusses sobald der Benutzer den Ansprechbereich des Duschpaneels verlässt. DIP Schalter 2 ON = Abschalt-Automatik aktiviert. DIP Schalter 2 OFF = Abschalt-Automatik deaktiviert (voreingestellt). -
Seite 19: Memory-Funktion
OCEAN P10 Funktionseinstellung Memory-Funktion: DIP Schalter 3 3 4 5 6 Dient dazu, Wassertemperatur und -menge in bis zu 5 Benutzerprofilen abzuspeichern. In einem Benutzerprofil kann für jede Wasserabgabestelle Temperatur und Wassermenge festgelegt werden. DIP Schalter 3 ON = Memory-Funktion aktiviert (voreingestellt). -
Seite 20: Intelligente Freispül-Automatik
OCEAN P10 Funktionseinstellung Intelligente Freispül-Automatik: DIP Schalter 4 3 4 5 6 Dient zum Freispülen der Wasserzuleitungen über die Regendusche, um bei längerer Nichtbenutzung, Stagnationswasser zu vermeiden. DIP Schalter 4 ON = Freispül-Automatik aktiviert DIP Schalter 4 OFF = Freispül-Automatik deaktiviert (voreingestellt) Zeitintervall Freispül-Automatik... -
Seite 21: Temperaturbegrenzung
OCEAN P10 Funktionseinstellung Temperaturbegrenzung: DIP Schalter 5 3 4 5 6 Dient zum Begrenzen der maximal einstellbaren Temperatur auf 38 °C bzw. 43 °C. Ab einer Temperatur von 38 °C beginnt die Anzeige zu blinken. DIP Schalter 5 ON = maximal Temperatur beträgt 38 °C. -
Seite 22: Einstellung
OCEAN P10 Einstellung Empfindlichkeit der AquaCap-Sensortasten: Erklärung der Menüsteuerung: - Menüpunkt auswählen/bestätigen: Benutzertaste drücken - Navigieren im Menü: + oder - Taste drücken - Werte verstellen: Wärmer- oder Kälter-Taste drücken / Empfindlichkeit der AquaCap-Sensortasten einstellen: Mit einem Tastendruck Im AquaCap-Menü kann, auf die Benutzertaste mittels der Tasten für die... -
Seite 23: Ersatzteile
OCEAN P10 Ersatzteile Bezeichnung Art.Nr. Bezeichnung Art.Nr. Sicherungsdeckel 123 661 Elektronik-Modul 138 146 Schlauch (Schwallbrause) 123 623 124 378 Set (Rückflussverhinderer, Schlauch (Kopfbrause) 123 630 Schmutzfänger, Fitting) Schlauch (Handbrause) 123 647 Frontplatte, Glas schwarz 123 692 Elektronischer Mischer 123 654 Frontplatte, Glas weiß... - Seite 24 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
