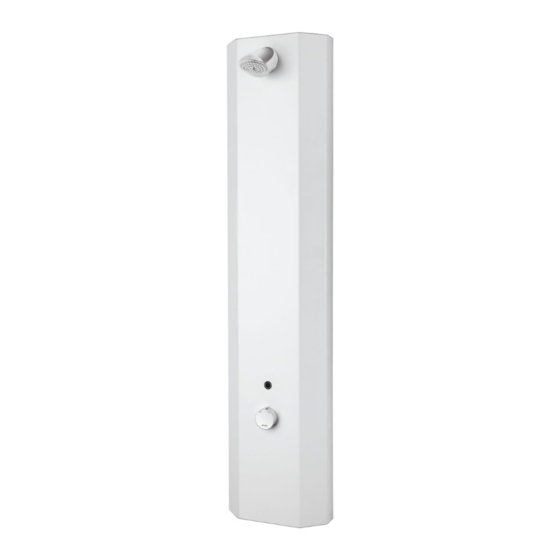

Inhaltszusammenfassung für WimTec PROOF P6
- Seite 1 PROOF P6 Montage- und Bedienungsanleitung Installation and operating instructions...
-
Seite 2: Allgemeine Hinweise
PROOF P6 Allgemeine Hinweise Gratulation zum Kauf Ihres Dusche-Paneels WimTec PROOF P6. Damit Sie jahrelang Freude mit dieser hochwertigen Armatur haben, empfehlen wir Ihnen folgende Punkte bei der Reinigung und Pflege zu beachten: milde, seifenhaltige Reinigungsmittel verwenden keine kratzenden, scheuernden oder säurehaltigen... -
Seite 3: Technische Daten
Batterielebensdauer: ca. 100.000 Spülungen (max. 2 Jahre) 12 V externe Versorgung: Betriebsspannung: über WimTec Netzteil 230 V 50 Hz / 12 V= Art.Nr. 117 899 - für eine Steuerung Art.Nr. 113 792 - für bis zu 5 Steuerungen Leistungsaufnahme: max. 3 W... - Seite 4 Dusche. Dip-Schalter zum Einstellen der Funktionen Thermostatgriff zur Temperatur- Reichweiten-Regler regelung mit Taste zum Entriegeln der 38 °C Sicherheitssperre. Generell gilt für alle Regler: Gegen den Uhrzeiger- sinn zum Reduzieren. Im Uhrzeigersinn zum Erhöhen. WimTec PROOF P6 Dusche-Paneel...
-
Seite 5: Einstellung Der Programme & Funktionen
Armatur IR-Sensors von 15 - 50 cm. Maximallaufzeit schaltet die selbstständig eine Spülung für Duschearmatur automatisch 10 s aus, um das Stagnations- ab, um bei einer unbeab- wasser auszuspülen. sichtigten Daueraktivierung Wasser zu sparen. WimTec PROOF P6 Dusche-Paneel... - Seite 6 Alle Maße in mm: ACHTUNG! Netzteil nicht in Duschepa- neel oder Schutzbereichen anbringen. ½" * E-Anschluss 12 V= Eine Nachrüstung ist auf bestehenden Anschlüssen im Standardmaß 150 mm möglich. * Bei externer Versorgung E-Anschluss 12 V= vorsehen. WimTec PROOF P6 Dusche-Paneel...
-
Seite 7: Montage
4. Bei Batterieversion: Stockschraube für Befestigung eindrehen und Befestigungsbügel für Batteriemodul dabei einhängen. 5. Korbfilter in 90° Anschlusswinkel einsetzen und Absperrung aufdichten. 6. Anschlusswinkel mit Absperrung aufdichten und in Zuleitungen einschrauben – Vorabsperrung dabei schräg nach innen ausrichten. WimTec PROOF P6 Dusche-Paneel... - Seite 8 Gewünschte Funktionseinstellungen am Elektronikmodul vornehmen (siehe S. 5). ACHTUNG! Folgende Schritte unbe- Dusche-Paneel in die vordere Bügellasche einhängen. dingt in beschriebener Reihenfolge ausführen! Flexschläuche mit beigelegter Dichtung an Wasserzuleitung anschließen. Batteriemodul anstecken. (Sicherheitsschließimpuls beim Magnetventil erfolgt). WimTec PROOF P6 Dusche-Paneel...
- Seite 9 Folgende Schritte unbe- Dusche-Paneel in die hintere Bügellasche einhängen. dingt in beschriebener ACHTUNG! Keine Kabel oder Schläuche quetschen Reihenfolge ausführen! oder knicken. Batteriemodul von unten mit Beilagscheibe und Flügelmutter an der Stockschraube befestigen. Hauptwasserleitung öffnen. Funktionstest durchführen. WimTec PROOF P6 Dusche-Paneel...
- Seite 10 Elektronikmodul vom Klettverschluss abnehmen und ge- wünschte Funktionseinstellungen vornehmen (siehe S. 5). Dusche-Paneel in die vordere Bügellasche einhängen. Flexschläuche mit beigelegter Dichtung an Wasserzuleitung anschließen. Elektro-Anschluss am Elektronikmodul herstellen (Auf +/- Polung achten) und Stromversorgung einschalten (Sichertheitsschließimpuls beim Magnetventil erfolgt). WimTec PROOF P6 Dusche-Paneel...
- Seite 11 Folgende Schritte unbe- Dusche-Paneel in die hintere Bügellasche einhängen. dingt in beschriebener ACHTUNG! Keine Kabel oder Schläuche quetschen Reihenfolge ausführen! oder knicken. Duschepaneel von unten mit Beilagscheibe und Flügelmutter an der Stockschraube sichern. Hauptwasserleitung öffnen. Funktionstest durchführen. WimTec PROOF P6 Dusche-Paneel...
-
Seite 12: Programmbeschreibung
Taster Durch erneutes Antippen der Dusche stoppt nach Ablauf der Nachlaufzeit, wenn der ON/OFF Taste schaltet die Benutzer den Ansprechbereich Dusche ab. verlässt oder nach Ablauf der Sicherheitsspülstopp-Zeit. WimTec PROOF P6 Dusche-Paneel 60 cm 60 cm 60 cm 60 cm... - Seite 13 Durch Antippen der ON/OFF Dusche stoppt nach Ablauf der Nachlaufzeit, wenn der Taste schaltet die Dusche ab. Benutzer den Ansprechbereich Automatisch verlässt oder nach Ablauf der Durch erneutes Tippen kann die Dusche wieder aktiviert Sicherheitsspülstopp-Zeit. werden. WimTec PROOF P6 Dusche-Paneel...
- Seite 14 50 cm AUSSCHALTEN: Taster Sicherheitsspülstopp Durch erneutes Antippen der Nach Ablauf der eingestellten ON/OFF Taste kann die Dusche Spülstopp-Zeit (siehe S. 5) immer wieder aus- und einge- schaltet die Dusche auto- schaltet werden. matisch ab. WimTec PROOF P6 Dusche-Paneel...
-
Seite 15: Funktionsbeschreibung
3 4 5 6 Tritt während dieser 30 s der Benutzer für mindestens 5 s in den Ansprechbereich geht die Dusche wieder in den Normal- betrieb über. 50 cm WimTec PROOF P6 Dusche-Paneel 60 cm 60 cm 60 cm 60 cm... - Seite 16 Sicherheitszeit von 3 s wieder in den Normalbe- trieb über. 50 cm Im Vollautomatikmodus muss die Hand innerhalb einer Sekunde ab dem He- rantreten an den Infrarot- Sensor herangeführt werden, andernfalls löst die Armatur aus. WimTec PROOF P6 Dusche-Paneel...
- Seite 17 2 min nach 3 4 5 6 die Armatur eine automatische dessen Deaktivierung aus. Stagnationsfreispülung für 10 s aus. 50 cm 3 - 48 h 10 s 60 cm 60 cm 60 cm 60 cm WimTec PROOF P6 Dusche-Paneel...
- Seite 18 Elektronikmodul 12 V 122 671 Elektronikmodul 6 V 231 205 Magnetventil 221 312 Magnetventil-Adapter 230 741 6 V Lithium Batterie 230 987 Batteriemodul 6 V 117 899 Netzteil (1-fach) 113 792 Netzteil (5-fach) 107 159 Thermostat WimTec PROOF P6 Dusche-Paneel...
- Seite 19 PROOF P6 WimTec PROOF P6 Dusche-Paneel...
-
Seite 20: General Notes
PROOF P6 General notes Congratulations on purchasing the WimTec PROOF P6. In order to ensure that you will be able to enjoy this high-quality product for many years, please take note of the following cleaning and maintenance recommendations: Use mild cleaning agents containing soap... -
Seite 21: Technical Specifications
70 °C (max. 80 °C for max. 10 min) Flow rate: 9 l/min at 0,3 MPa (3 bar) Water inlet: R 1/2“ IG Temperature adjustment: Thermostat with hot-water barrier (not frost resistant) Material: Panel: Aluminium anodized Fittings: chromed brass WimTec PROOF P6 Shower control... - Seite 22 Thermostat knob to adjust the temperature, including a button for bypassing the 38 °C safety lock. The general rule applies to all controls: Move counterclockwise to decrease the setting. Move clockwise to increase the setting. WimTec PROOF P6 Shower control...
- Seite 23 15–50 cm. After the configured maximum device will automatically flow time has elapsed, the perform a 10-s rinse to clear water stops automatically to stagnation water from the prevent unintentional conti- pipes. nuous activation. WimTec PROOF P6 Shower control...
- Seite 24 Do not install the power supply in the shower panel or protected zones. ½" * E-connect. 12 V= Retrofitting using existing connections can be performed for the standard size 150 mm. * Provide for 12 V= elec. connection. WimTec PROOF P6 Shower control...
- Seite 25 Seal off the angled connector by attaching the locking pin and screw the connector into the inlets, aligning the locking pins towards the inside at an angle as indicated. WimTec PROOF P6 Shower control...
- Seite 26 Hook the shower panel into the front bracket strap. in the order indicated! Connect the flexible tubes and included valves to the water inlets. Plug-in the battery module. (safety locking mechanism of the magnetic valve starts). WimTec PROOF P6 Shower control...
- Seite 27 ATTENTION! Be careful not to bend or crimp any cables or tubes. Secure the battery module at the hanger screw using a washer and wing nut. Open the main water valve. Perform a system test. WimTec PROOF P6 Shower control...
- Seite 28 Connect the flexible tubes and included valves to the water inlets. Connect the power cables to the electronics module and turn on the power (causing the safety locking mechanism of the magnetic valve to activate). WimTec PROOF P6 Shower control...
- Seite 29 ATTENTION! Be careful not to bend or crimp any cables or tubes. Secure the shower panel from below at the hanger screw using a washer and wing nut. Open the main water valve. Perform a system test. WimTec PROOF P6 Shower control...
-
Seite 30: Program Description
The water flow stops at the to turn off the shower. end of the shut-off delay once the user leaves the sensor range or after the configured water arrest time has elapsed. WimTec PROOF P6 Shower control 60 cm 60 cm 60 cm 60 cm... - Seite 31 Press the ON/OFF button once more to turn the show- configured water arrest time er on again. has elapsed. WimTec PROOF P6 Shower control...
- Seite 32 Button Safety flow arrest Each subsequent activation of After the configured water the ON/OFF button will turn arrest time (see p. 23) has the shower off/on again. elapsed, the shower will auto- matically shut off. WimTec PROOF P6 Shower control...
-
Seite 33: Description Of The Functions
If you enter the sensor range 3 4 5 6 for at least 5 s during these 30 s, the shower will resume normal operation. 50 cm WimTec PROOF P6 Shower control 60 cm 60 cm 60 cm 60 cm... - Seite 34 3 s after you leave the sensor range. 50 cm In fully automatic mode, you must approach the infrared sensor with your hand within one second after entering the sensor range to prevent the fitting from activating. WimTec PROOF P6 Shower control...
- Seite 35 3 4 5 6 after the cleaning stop function cally executed for 10 s. has been disabled. 50 cm 3 - 48 h 10 s 60 cm 60 cm 60 cm 60 cm WimTec PROOF P6 Shower control...
-
Seite 36: Replacement Parts
Replacement parts Art. no.: Designation 120 165 WimTec PROOF shower unit 120 363 Electronics module 12 V 122 671 Electronics module 6 V 231 205 Magnetic valve 221 312 Magnetic valve adapter 230 741 6-V lithium battery 230 987 6-V battery module 117 899 Power supply (1-connect.)
