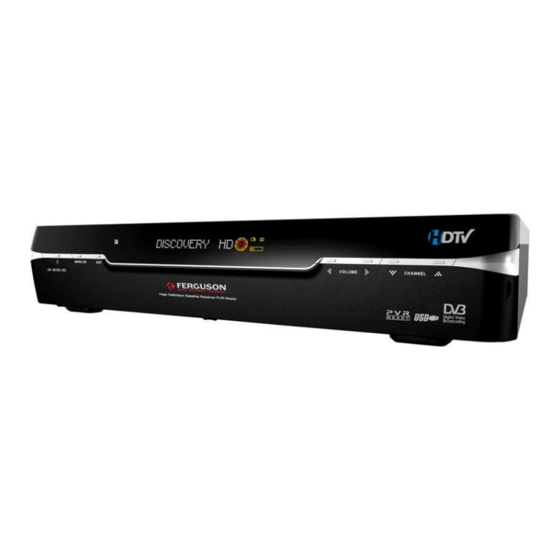

Inhaltszusammenfassung für Ferguson HF 8900 HD
- Seite 1 BEDIENUNGSANLEITUNG FERGUSON HF-8900HD...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Vorwort Vorsichtsmassnahmen 1 Bevor Sie beginnen 1.1 Betriebsdaten ........4 1.2 Mitgeliefertes Zubehör ......5 2 Steuerung und Fernbedienung 2.1 Frontansicht......... 6 2.2 Rückansicht ......... 7 2.3 Fernbedienung........8 3. Anschlüsse 3.1 Fernseheranschluss ......10 3.2 Antennenanschluss......15 4. Bildschirmmenü 4.1 Einführung in das Menü... - Seite 3 5. Menü .......... 5.1 Erste Installation .......19 5.2 Installation ........20 5.3 Optionen ..........24 5.4 Programme (Sender verwalten)..26 5.5 Erweitert (Weitere Einstellungen) ..28 5.6 Information (Systeminformationen)..29 6. Täglicher Gebrauch 6.1 Banner (Informationsbalken) ....29 6.2 TV- / Radiomodus ......30 6.3 Senderlisten ........30 6.4 Optionen ..........33 6.5 Bild- und Toneinstellungen ....33 6.6 Fav –...
-
Seite 4: Vorwort
Vorwort Bitte lesen Sie dieses Handbuch gründlich durch, bevor Sie das Gerät benutzen! Die hier enthaltenen Informationen werden möglichst klar und einfach dargestellt, sollten Sie aber eine Instruktion oder Beschreibung nicht verstehen, überprüfen Sie bitte selbst die Reaktion des Receivers auf Ihre Handlungen. Warnungen und wichtige Hinweise Die wichtigsten Informationen und Hinweise sowie Warnungen wurden in diesem Handbuch folgend markiert: Vorsicht! -
Seite 5: Vorsichtsmassnahmen
Vorsichtsmassnahmen Dieser Digitalreceiver wurde unter Einhaltung aller benötigten Sicherheitsnormen hergestellt, bitte beachten Sie dazu folgende Hinweise zur Benutzung und Pflege des Gerätes: Sicherheitshinweise Vermeiden Sie es, den Receiver in Bereichen mit ungenügender Belüftung aufzustellen, Lüftungslöcher Gehäuse immer freihalten- FEUERGEFAHR! Gerät und Fernbedienung niemals mit chemischem Reiniger pflegen. -
Seite 6: Bevor Sie Beginnen
Immer nur am Stecker, niemals am Kabel ziehen! Das Gerät niemals unter Spannung in die Hände nehmen! Das Gerät niemals in Reichweite magnetischer Felder aufstellen. Vermeiden allem Nähe Lautsprechern ohne Abschirmung. Nicht im direkten Sonnenlicht aufstellen. Vor Kälte, Hitze und Feuchtigkeit schützen. Die richtige Raumtemperatur liegt zwischen 5 und 30 Grad Celsius. -
Seite 7: Mitgeliefertes Zubehör
1.2 Mitgeliefertes Zubehör • Component- Verbindungskabel • HDMI- Verbindungskabel • Bedienungsanleitung • Fernbedienung • AAA Batterien- 2 St. -
Seite 8: Steuerung Und Fernbedienung
2 Steuerung und Fernbedienung 2.1 Frontansicht Taste Beschreibung 1. Stand By-Schalter Gerät: Ein / Stand By 2 Menu/OK Hauptmenü (Fernsehmodus) oder Untermenü (Einstellungen) 3. EXIT Menüausgang, Vorgang abbrechen, Option verlassen, Fenster schließen und Parameter speichern 4. CH Up/Down (▲/▼) Sender schalten (Fernsehmodus), Bewegung im Menü (Einstellungen) 5. -
Seite 9: Rückansicht
2.2 Rückansicht Schnittstelle Beschreibung 1. USB 2.0 –Schnittstelle Schnittstelle fuer exteren USB- Speicher (nur HF8900HD) 2. HDMI Digitalsignal (Bild und Ton) für High Definition -Fernseher oder Bildschirm 3. S/PDIF Digitalausgang (Ton) für AV-Receiver 4. CVBS OUT CVBS Kompositenausgang (Bild) (gelbe Cinch- Büchse) Stereo Audio OUT Tonausgang (Stereo, rote und weiße Cinch- Büchse). -
Seite 10: Fernbedienung
2.3 Fernbedienung Sie haben mit Ihrem Empfänger die FERGUSON RCU-600 Universal Fernbedienung erhalten. Diese Fernbedienung ist für die meisten FERGUSON- Geräte und 75000 Fernsehermodelle geeignet. Bitte benutzen Sie die mitgelieferte Bedienungsanleitung für Details und Programmieranleitung. -
Seite 11: Blaue Taste
Taste Beschreibung 1. POWER Stand By-Modus Ein- / Ausschalten MUTE Ton Ein- / Ausschalten 2. Zehnertastatur Sender direkt wählen, Parameter eingeben, Kennwort eintippen, etc. BACK Schaltet auf den zuvor eingeschalteten Sender zurück EPG (Elektronischer Programmführer) Ein / Aus 3. MENU Hauptmenü... -
Seite 12: Beschreibung
Receiver- Modus (FERGUSON HF- und FX-Serie) TV - Modus (bitte zu RCU 600 Bedienungsanleitung nachgreifen) AMPL Amplifier - Modus (FERGUSON AV 770 oder neuere) DVD- Modus (FERGUSON- alle Modelle) 3. Anschlüsse 3.1 Fernseheranschluss Anschluss an HD-READY –Fernseher (High Definition- Auflösung: 1080i,720p;... - Seite 13 Bildformat auf 1080i oder 720p oder 576p mit ‘FUNC’-Taste schalten. Bitte prüfen Sie, welche Auflösungen Ihr Fernseher unterstützt (Component -Eingang)
-
Seite 14: Anschluss An Fernseher / Rekorder Mit Scart-Kabel
Anschluss an Fernseher / Rekorder mit Scart-Kabel SCART-Kabel an Fernseher und an TV-SCART -Buchse des Receivers anschließen SCART-Kabel an Fernseher und an VCR-SCART -Buchse des Receivers anschließen. Es muss ein SCART- Kabel benutzt werden, das alle Pins der SCART- Buchse unterstützt Schlagen Sie für die Antennenanschlussanleitung in Abschnitt 3.2 dieses Handbuches nach... -
Seite 15: Anschluss An Lcd Oder Plasmafernseher Mittels Hdmi-Schnittstelle
Wenn Sie den Verdacht haben, daß Ihr Bild von zu schlechter Qualität ist, oder Sie haben kein Bild mittels HDMI- Schnittstelle, fragen Sie bitte bei Ihrem Fernsehrhändler nach. FERGUSON HF8800/8900HD –Receiver ist HDCP- Lizenziert und damit voll kompatibel mit allen Geräten die auch eine HDCP-Lizenz haben! -
Seite 16: Anschluss An A/V-Receiver
Anschluss an A/V-Receiver Receiver mittels TOSLINK-Kabel (optisches Fiberglas Kabel) mit A/V-Receiver verbinden (optischer S/PDIF- Eingang). Wenn Ihr A/V-Receiver keinen geeigneten Eingang hat, fragen Sie beim Fachhandel nach einem Konverter. Im Receivermenü Dolby Digital(DD)-Ausgang aktivieren Nicht alle Sender verfügen über Dolby-Digital Übertragung! -
Seite 17: Antennenanschluss
3.2 Antennenanschluss Antenne LNB mittels Koaxialkabel mit DISH-IN –Eingang des Receivers verbinden. Die Antenne muss korrekt ausgerichtet sein. Anschluss mit DiSEqC-Schalter Schalter mittels Koaxialkabel an DISH-IN –Eingang des Receivers anschließen. Es können bis zu 4 Schalter angeschlossen werden. - Seite 18 DiSEqC 1.2 -Motor DiSEqC 1.2-Motor mittels Koaxialkabel an DISH-IN –Eingang des Receivers anschließen.
-
Seite 19: Bildschirmmenü
4. Bildschirmmenü 4.1 Einführung in das Menü Bildschirmmenü aktivieren (Menu-Taste). Danach können Sie mit den ▲/▼/ -Tasten durch Untermenüs bequem navigieren. Ihre jeweilige Auswahl ist immer markiert (durch aufleuchten). Um ausgewählten Menüpunkt auszuwählen, drücken Sie bitte die -Taste. Um im Menü eine Ebene zurückzugehen, drücken Sie bitte die -Taste. - Seite 20 Sprache: Menüsprache, Tonspursprache, Untertitelsprache wählen. Zeiteinstellung: Zeit und Datum einstellen. Kindersicherung: Passwort und Altersbeschränkung einstellen. OSD-Anzeige : Bildschirmmenü-Durchsichtigkeit einstellen. Programm (Sender verwalten) Sortieren: Sender sortieren (nach Transponder, Netzwerk oder Verschlüsselung). Aufnahme: Bestimmte Sendung programmieren (TIMER: Gerät schaltet sich selbständig auf diese Sendung). Löschen: Sender von den Senderlisten Löschen.
-
Seite 21: Menü
5. Menü 5.1 Erste Installation Nach dem ersten Einschalten bietet der Receiver eine Installationshilfe. Sprache mit ▲/▼ -Tasten wählen -Taste drücken Gewünschten Satelliten mit ▲/▼ –Tasten wählen -Taste drücken LNB-Typ mit ▲/▼ –Tasten wählen -Taste drücken Wenn Sie einem DiSEqC-Schalter benutzen, müssen Sie den Richtigen Port mit ▲/▼... -
Seite 22: Installation
Auswahl abbrechen: -Taste drücken Transponder -Tasten drücken, um die Transponderliste aufzurufen -Taste drücken, um anderen Transponder zu wählen Für jeden Satellitennamen ist eine entsprechende Transponderliste gespeichert. Wenn Transponder geändert werden, müssen Sie neue Transponderparameter eingeben oder eine neue Senderliste einspielen (www.ferguson-digital.eu) -
Seite 23: Lnb-Spannung
LNB-Spannung -Tasten drücken um LNB-Spannung auszuwählen. Sie können zwischen den Standardwerten 13V und 18V wählen; wenn die Entfernung zur Antenne mehr als 60m beträgt, können Sie größere Werte wählen, entsprechend: 14V und 19V. Dieser Wert hängt von der Art Ihrer Antenneninstallation und der Qualität der Kabel und des LNB ab. -
Seite 24: Automatischer Suchlauf
5.2.2 Automatischer Suchlauf Wenn Ihre Antenne richtig ausgerichtet und eingestellt ist, können Sie mit der Sendersuche beginnen. ▲/▼ -Tasten drücken, um den zu durchsuchenden Satelliten auszuwählen. -Taste drücken Der ausgewählte Satellit wird markiert -Tasten drücken, um zu Sendersuche-Optionen zu gehen. ▲/▼... -
Seite 25: Manuelle Suche
5.2.3 Manuelle Suche Parameter des zu durchsuchenden Transponders eingeben -Taste drücken Antenne: Satellitenauswahl Frequenz: Transponderfrequenz Polarität : Transponderpolarität Symbolrate: Übertragungsgeschwindigkeit Modulation: Modulationstyp (DVB-S QPSK, DVB-S2 QPSK i DVB-S2 8PSK) Pilot : DVB-S2 Modulationsparameter (Ein / Aus) Code-Rate: Transponder-Fehlerkorrekturrate Suchmodus: Nur freie oder nur verschlüsselte Sender suchen Suchlaufmodus: Nur TV, nur Radio, nur Freie oder Alle Netzwerksuche: Wenn eingeschaltet, sucht das Gerät alle anderen Transponder des Satellitensenders (Aktiviert / Deaktiviert) -
Seite 26: Optionen
5.3 Optionen 5.3.1 TV-Ausgang (A/V–Ausgänge einstellen) Mit ▲/▼/ -Tasten gewünschte Option wählen -Taste drücken, um Fenster zu schließen und Parameter zu speichern • TV-Format : TV-Bildformat wählen (4:3, 4:3 Pan scan / Letter Box, 16:9) • Dolby Digital(DD) : Digitalausgang ein- / ausschalten. 5.3.2 Sprache Mit ▲/▼/ -Tasten Sprache wählen... -
Seite 27: Kindersicherung
5.3.4 Kindersicherung Mit den -Tasten rufen Sie die Passwortbox hervor Neues Passwort eingeben Passwort nochmals eingeben zum bestätigen -Tasten Einstufung wählen -Taste drücken, um Fenster zu schließen und Parameter zu speichern Wenn ein Sender eingeschaltet wird, der gerade einen höheren Wert der Einstufung hat, verlangt das Gerät nach dem Passwort. -
Seite 28: Programme (Sender Verwalten)
5.3.6 OSD-Anzeige VFD- Frontanzeige: Sendername und Sendernummer oder nur Sendername anzeigen. 5.4 Programme (Sender verwalten) 5.4.1 Sortieren Sortierweise mit -Tasten wählen -Taste drücken, um Fenster zu schließen und Parameter zu speichern • Transponder : Sender nach Transpondern sortieren • Netzwerk: Sender werden nach Herausgeber sortiert •... -
Seite 29: Aufnahme Beauftragen
5.4.2 Aufnahme beauftragen Um Ihre Lieblingssendungen aufzunehmen, ermöglicht Ihnen das Gerät, bis zu 8 Ereignisse zu programmieren. O pt –Taste drücken, um ein Ereignis für den laufenden Sender zu Programmieren. Mit den ▲/▼/ -Tasten wählen Sie die gewünschten Parameter (Datum, Zeit) Um mehr Ereignisse zu speichern, drücken Sie bitte die A/V+ -Tasten. -
Seite 30: Erweitert (Weitere Einstellungen)
Die Software befindet sich in der Datei: _sw_code.sgn Um die Senderliste oder eine neue Software zum Receiver zu senden, wählen Sie bitte die entgegengesetzte Funktion in Punkt 4: nicht „Ferguson zu USB“, sondern „USB zu Ferguson“. Den Receiver nicht vom Netz trennen während de Programmierung !! -
Seite 31: Information (Systeminformationen)
5.6 Information (Systeminformationen) 5.6.1 Information Hier können Sie Modell-ID, Hardware-Version, Software-Version und Loader- Version des Gerätes prüfen 6. Täglicher Gebrauch 6.1 Banner (Informationsbalken) Drücken Sie die INFO-Taste, um das Banner anzuzeigen. Hier können Sie Informationen über die laufende Sendung und den Sender sehen. -
Seite 32: Tv- / Radiomodus
6.2 TV- / Radiomodus Mit der TV/Rad –Taste schalten Sie zwischen Radio- und Fernsehnmodus um. 6.3 Senderlisten... -
Seite 33: Bedienung Der Senderlisten
6.3.1 Bedienung der Senderlisten Während Sie fernsehen oder Radio hören, können Sie das Fenster der Senderliste einblenden. Mit der -Taste wird die Liste eingeschaltet. Unter der Liste befinden sich Symbole, die verschiedene Optionen und Modi darstellen. Wenn Sie eine der Optionen / Modi Ausführen möchten, drücken Sie die Opt-Taste mehrmals, bis die gewünschte Option markiert wird. -
Seite 34: Sender Verschieben
6.3.3 Sender verschieben Mit Opt-Taste Verschieben auswählen Mit ▲/▼-Tasten Sender auswählen -Taste drücken, Sender wird mit einem Pfeil markiert Mit ▲/▼ –Tasten bewegen Sie den Sender in der Senderliste -Taste bestätigen Sie die Position. Exit-Taste: speichern 6.3.4 Favoriten- Namen ändern Mit Opt-Taste Namen ändern auswählen Gewünschten Sender wählen, -Taste bestätigen. -
Seite 35: Optionen
6.3.6 Favoritenlisten (Lieblingssender) Sie können bis zu 8 Favoritenlisten erstellen. In jeder Liste dürfen Sie bis zu 100 Sender zusammenfassen. Mit Opt-Taste schalten Sie zu Favoritenlisten um. Sender auswählen, der in die Favoritenliste einbezogen werden soll. Mit der -Taste gehen Sie in das Fenster der Favoritenlisten. Mit▲/▼... -
Seite 36: Bild- Und Toneinstellungen
6.5 Bild- und Toneinstellungen Nachdem Sie die A/V+ -Taste drücken, gehen Sie in das Fenster der Ton- und Bildeinstellungen. Benutzen Sie bitte die -Tasten. 6.5.1 Audio Modus –Tasten wählen Sie: 'Audio Modus' Mit ▲/▼ –Tasten wählen Sie bitte die Tonspur (STEREO, LINKS, RECHTS, JOINT) -Taste bestätigen Sie die Wahl 6.5.2 Video Modus... -
Seite 37: A-Z Sortieren (Nach Alphabet)
6.7 A-Z Sortieren (nach Alphabet) Drücken Sie die A-Z –Taste, um Sender in alphabetischer Reihenfolge zu sehen. 6.8 EPG (Programmführer) Die EPG-Taste drücken, um zum Programmführer zu gelangen. Zeitintervalle sind in den Reihen dargestellt, die Senderliste ist in der Spalte auf der linken Bildschirmseite dargestellt. Programmführer-Informationen sind vom Sender abhängig, Sie haben mit der Funktionsweise des Receivers nichts zu tun. -
Seite 38: Pvr (Nur Hf8900Hd)
7. PVR (nur HF8900HD) 7.1 Liste der Aufnahmen Wiedergabe Lıschen Umbenennen - TV- Aufnahme RADIO- Aufnahme 7.1.1 Wiedergabe LIST- drücken, die Liste der verfügbaren Dateien erscheint. Die Liste kann sofort erscheinen oder erst nach einiger Zeit. Diese Zeit hängt von der Anzahl der Dateien und von der Geschwindigkeit des externen Speichers ab - je mehr Dateien, dessto länger müssen Sie warten. -
Seite 39: Aufnahmen Lıschen
7.1.1 Aufnahmen lıschen LIST- drücken, die Liste der verfügbaren Dateien erscheint. Die Liste kann sofort erscheinen oder erst nach einiger Zeit. Diese Zeit hängt von der Anzahl der Dateien und von der Geschwindigkeit des externen Speichers ab - je mehr Dateien, dessto länger müssen Sie warten. -
Seite 40: Pvr - Funktionen
7.2 PVR – Funktionen 7.2.1 Informationsbalken während der Aufnahme Dateiname Fortschritt Aufn.Zeitpkt Aufn.dauer Fortschrittsanzeige Markierzeichen 7.2.2 Aufnahme Sie können jederzeit die Aufnahme mit Hilfe der REC- („Aufnahme“) – Taste starten. In der rechten Bildecke (oben) sehen Sie dann für einige Sekunden das „Aufnahme“- Symbol. Die Aufnahme wird gestoppt mit der „STOP“- Taste. -
Seite 41: Überspringen
danach muss ein neues Timer- Ereignis programmiert werden! Diese 9-Dateien Begrenzung ist mit der Wiedergabe verbun den. Damit die Dateien nacheinander als eine Aufnahmesession wiedergegeben werden koennen, sind diese der Reihe nac h erstellt und durchnumeriert. Wenn Sie HD-Material aufnehmen, denken Sie bitte daran. 7.2.3 Wiedergabe LIST- drücken, die Liste der verfügbaren Dateien erscheint. -
Seite 42: Fehlerbehebung
Fehlerbehebung Hinweis: Falls Sie durch die folgende Fehlerbehebung das Problem nicht selbst lösen können, wenden Sie sich bitte an Ihren Händler. Öffnen Sie NIEMALS selbst das Gehäuse! LEBENSGEFAHR! Jegliche Reparaturen sollten nur vom Fachdienst durchgeführt werden! Problem Mögliche Ursachen Lösung Prüfen Sie, ob das Die Anzeige auf der Stromkabel ist nicht... -
Seite 43: Technische Daten
Technische Daten 1. Tuner und Demodulator Parameter Spezifikation Eingangsfrequenz 950MHz to 2150 Mhz IF-Bandbreite 55MHz / 8MHz (unter 5Msps) LNB-Versorgung 13 / 18DC, 14 / 19V +/- 5%, 0.5A max, 0.8A peak overload protected LNB-Steuerung 22kHz +/- 2kHz, 0.6Vpp +/- 0.2V DiSEqC-Steuerung Version 1.0, 1.2, 1.3 Demodulation... - Seite 44 3. Schnittstellen Schnittstelle Spezifikation LNB- Eingang F-Typ, IEC 169-24 weiblich LNB- Durchschleife F-Typ, IEC 169-24 weiblich SCART- Ausgang RGB, CVBS, mit Toneinstellung SCART Ein- und Ausgang CVBS HDMI (HDCP) Digitalsignal- Bild und Ton (mit Inhaltschutz) RCA-Chinch Stereo, CVBS Component Y, Pb, Pr SPDIF Optisch (Digital Audio Output) Seriell...
