Bevor Sie Anschlüsse durchführen oder ändern, schalten Sie die Stromversorgung aus und ziehen das
Netzkabel aus der Steckdose.
Die i.LINK-Schnittstelle wird auf den Seiten 29-31 beschrieben.

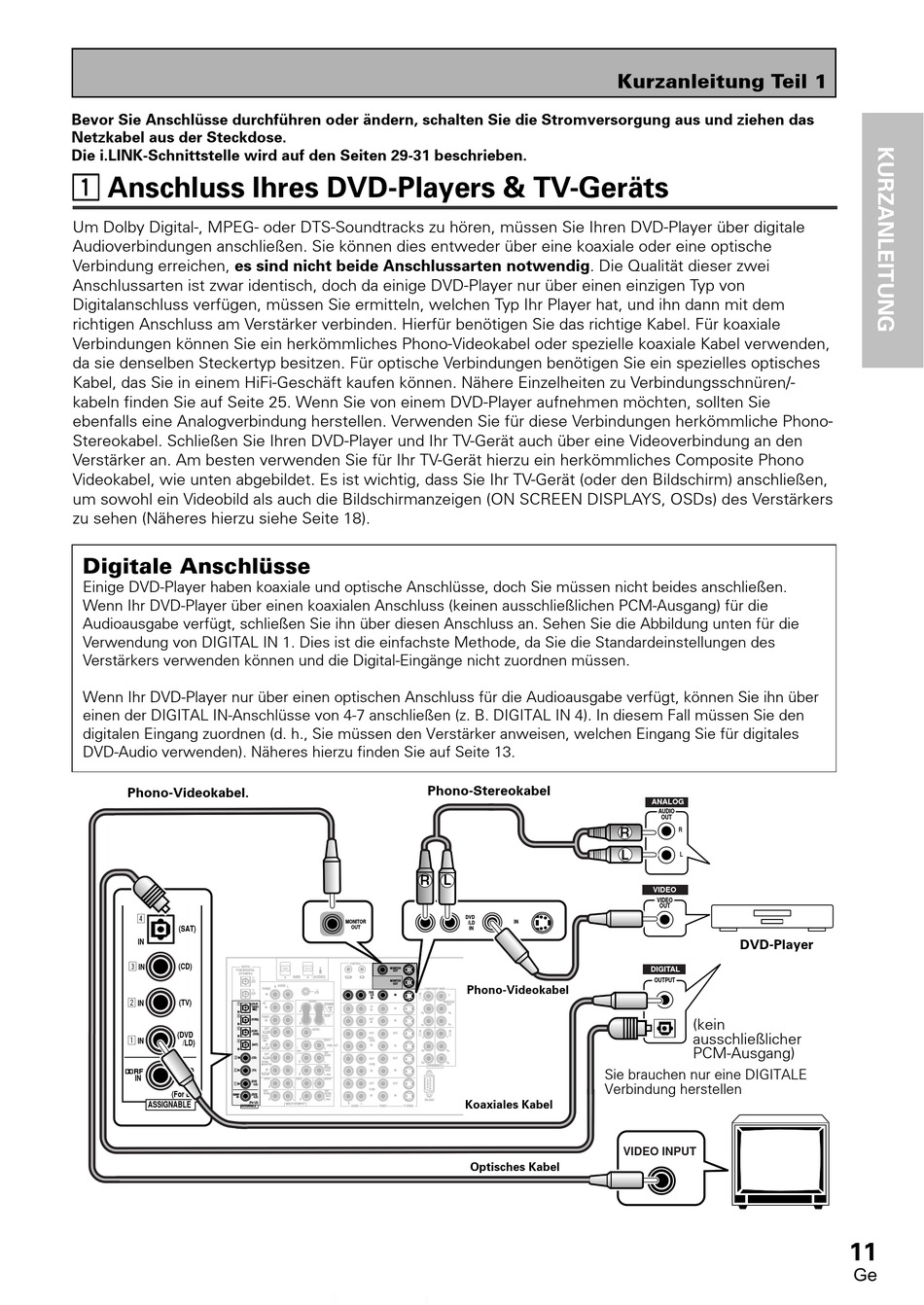

1 1 1 1 1 Anschluss Ihres DVD-Players & TV-Geräts
Um Dolby Digital-, MPEG- oder DTS-Soundtracks zu hören, müssen Sie Ihren DVD-Player über digitale
Audioverbindungen anschließen. Sie können dies entweder über eine koaxiale oder eine optische
Verbindung erreichen, es sind nicht beide Anschlussarten notwendig. Die Qualität dieser zwei
Anschlussarten ist zwar identisch, doch da einige DVD-Player nur über einen einzigen Typ von
Digitalanschluss verfügen, müssen Sie ermitteln, welchen Typ Ihr Player hat, und ihn dann mit dem
richtigen Anschluss am Verstärker verbinden. Hierfür benötigen Sie das richtige Kabel. Für koaxiale
Verbindungen können Sie ein herkömmliches Phono-Videokabel oder spezielle koaxiale Kabel verwenden,
da sie denselben Steckertyp besitzen. Für optische Verbindungen benötigen Sie ein spezielles optisches
Kabel, das Sie in einem HiFi-Geschäft kaufen können. Nähere Einzelheiten zu Verbindungsschnüren/-
kabeln finden Sie auf Seite 25. Wenn Sie von einem DVD-Player aufnehmen möchten, sollten Sie
ebenfalls eine Analogverbindung herstellen. Verwenden Sie für diese Verbindungen herkömmliche Phono-
Stereokabel. Schließen Sie Ihren DVD-Player und Ihr TV-Gerät auch über eine Videoverbindung an den
Verstärker an. Am besten verwenden Sie für Ihr TV-Gerät hierzu ein herkömmliches Composite Phono
Videokabel, wie unten abgebildet. Es ist wichtig, dass Sie Ihr TV-Gerät (oder den Bildschirm) anschließen,
um sowohl ein Videobild als auch die Bildschirmanzeigen (ON SCREEN DISPLAYS, OSDs) des Verstärkers
zu sehen (Näheres hierzu siehe Seite 18).
Digitale Anschlüsse
Einige DVD-Player haben koaxiale und optische Anschlüsse, doch Sie müssen nicht beides anschließen.
Wenn Ihr DVD-Player über einen koaxialen Anschluss (keinen ausschließlichen PCM-Ausgang) für die
Audioausgabe verfügt, schließen Sie ihn über diesen Anschluss an. Sehen Sie die Abbildung unten für die
Verwendung von DIGITAL IN 1. Dies ist die einfachste Methode, da Sie die Standardeinstellungen des
Verstärkers verwenden können und die Digital-Eingänge nicht zuordnen müssen.
Wenn Ihr DVD-Player nur über einen optischen Anschluss für die Audioausgabe verfügt, können Sie ihn über
einen der DIGITAL IN-Anschlüsse von 4-7 anschließen (z. B. DIGITAL IN 4). In diesem Fall müssen Sie den
digitalen Eingang zuordnen (d. h., Sie müssen den Verstärker anweisen, welchen Eingang Sie für digitales
DVD-Audio verwenden). Näheres hierzu finden Sie auf Seite 13.
Phono-Videokabel.
RCA video cord
4
(SAT)
IN
3
(CD)
IN
DIGITAL
PCM/2DIGITAL
/DTS/MPEG
2
IN
(TV)
7
IN
6
IN
5
(DVD
IN
1
IN
/LD)
4
IN
3
IN
2RF
(DVD
2
IN
IN
/LD)
1
IN
(For LD)
2RF
IN
ASSIGNABLE
ASSIGNABLE
R
MONITOR
OUT
CONTROL
MONITOR
OUT
S400
(AUDIO)
OUT
IN
2
MONITOR
OUT
OUT
AUDIO
R
L
PHONO
COMPONENT VIDEO
1
DVD
OUT
IN
IN
/LD
IN
1
IN
Y
AUDIO
(CD-R/
CD
POWER
TAPE1
TV
IN
AMP
IN
/MD)
IN
IN
R
L
P
B
TUNER
FRONT
(VCR2)
SAT
IN
IN
IN
R
L
P
R
OUT
CENTER
(VCR1
IN
REC
OUT
OUT
/DVR)
2
CD-R/
TAPE1
VCR1
Y
SUB W.
/MD
/DVR
(SAT)
IN
IN
PRE OUT
IN
PLAY
1
2
P
B
(Single)
SUR-
OUT
ROUND
(CD)
REC
OUT
OUT
TAPE2
R
L
P
R
MONITOR
VCR2
SUR-
ROUND
(TV)
IN
BACK
IN
IN
PLAY
R
L
(Single)
FRONT
SUB W.
CENTER
(DVD
OUT
OUT
/LD)
R
L
VCR3
SUR-
SUR-
ROUND
ROUND
(DVD
BACK
IN
IN
/LD)
R
L
R
L
(Single)
RS-232C
(For LD)
R
L
MULTI CH INPUT
AUDIO
VIDEO
S VIDEO
Phono-Stereokabel
RCA stereo cord
L
DVD
IN
/LD
IN
·
ª
Å
AC OUTLET
L
RCA video cord
FRONT
Phono-Videokabel
R
Y
MONITOR
OUT
CENTER
P
B
AC IN
P
R
IN
L
3
Y
SUR-
ROUND
SPEAKERS
P
B
R
ª
·
ı
P
R
ASSIGNABLE
L
L
(Single)
SUR-
ROUND
BACK
R
R
Koaxiales Kabel
SPEAKERS
coaxial cord
optical cord
Optisches Kabel
Kurzanleitung Teil 1
ANALOG
AUDIO
OUT
R
R
L
L
VIDEO
VIDEO
OUT
DVD player
DVD-Player
DIGITAL
OUTPUT
(kein
ausschließlicher
PCM-Ausgang)
Sie brauchen nur eine DIGITALE
Verbindung herstellen
VIDEO INPUT
11
Ge
