Kurzanleitung Teil 2
11
FRONT
CENTER
SURROUND [ YES ]
SURR BACK [ YES
SUB WOOFER [ YES ]
[OK,Go
[Retry]
[ERR Fix SP.]
[Return to Menu]
Auto Surround Setup
Surround Analysis
Speaker Systems
Channel Level
Speaker Distance
Acoustic Cal EQ
[Cancel]
Speaker Systems Check
" Normal Surround "
FRONT
CENTER
SURROUND
SURR BACK
SUB WOOFER [
[Next]
[Return]
memo
• Überprüfen Sie, dass die Raumumgebung den
Richtlinien entspricht, die während der
automatischen Konfiguration am OSD
angezeigt werden. Wenn die Raumumgebung
für die automatische Konfiguration nicht
optimal ist (zu starke Hintergrundgeräusche,
Wand-Echos, Hindernisse zwischen
Lautsprechern und dem Mikrofon, etc.) sind
die endgültigen Einstellungen u. U. falsch.
Überprüfen Sie, ob Haushaltsgeräte
(Klimaanlagen, Kühlschrank, Ventilator, usw.)
sich auf die Umgebung auswirken, und
schalten Sie sie gegebenenfalls aus.
• Einige ältere Fernsehgeräte können den
Betrieb des Mikrofons stören. Ist dies der Fall,
so schalten Sie das Fernsehgerät während
des Audio-Setups aus.
• Bildschirme schalten sich nach drei Minuten
aus und der Verstärker verlässt den
Konfigurationsprozess automatisch.
• Wenn Sie CHECK!! oder andere
Fehlermeldungen drei Minuten lang am
Bildschirm stehen lassen oder Sie irgendwann
während der Konfiguration CANCEL wählen,
werden die bis zu diesem Zeitpunkt
durchgeführten Einstellungen gelöscht.
• Nach Abschließen der automatischen
Surround-Klang-Konfiguration wird ACOUSTIC
CAL EQ ON (ALL CH ADJ) automatisch
eingestellt.
16
Ge
Check!!
[ YES ]
[ YES ]
2 ]
X
Next]
Now Analyzing
•••
[OK]
[OK]
[OK]
[OK]
[ SMALL ]
[ SMALL ]
[ SMALL ]
[SMALL 2]
X
YES ]
( Back/Next )

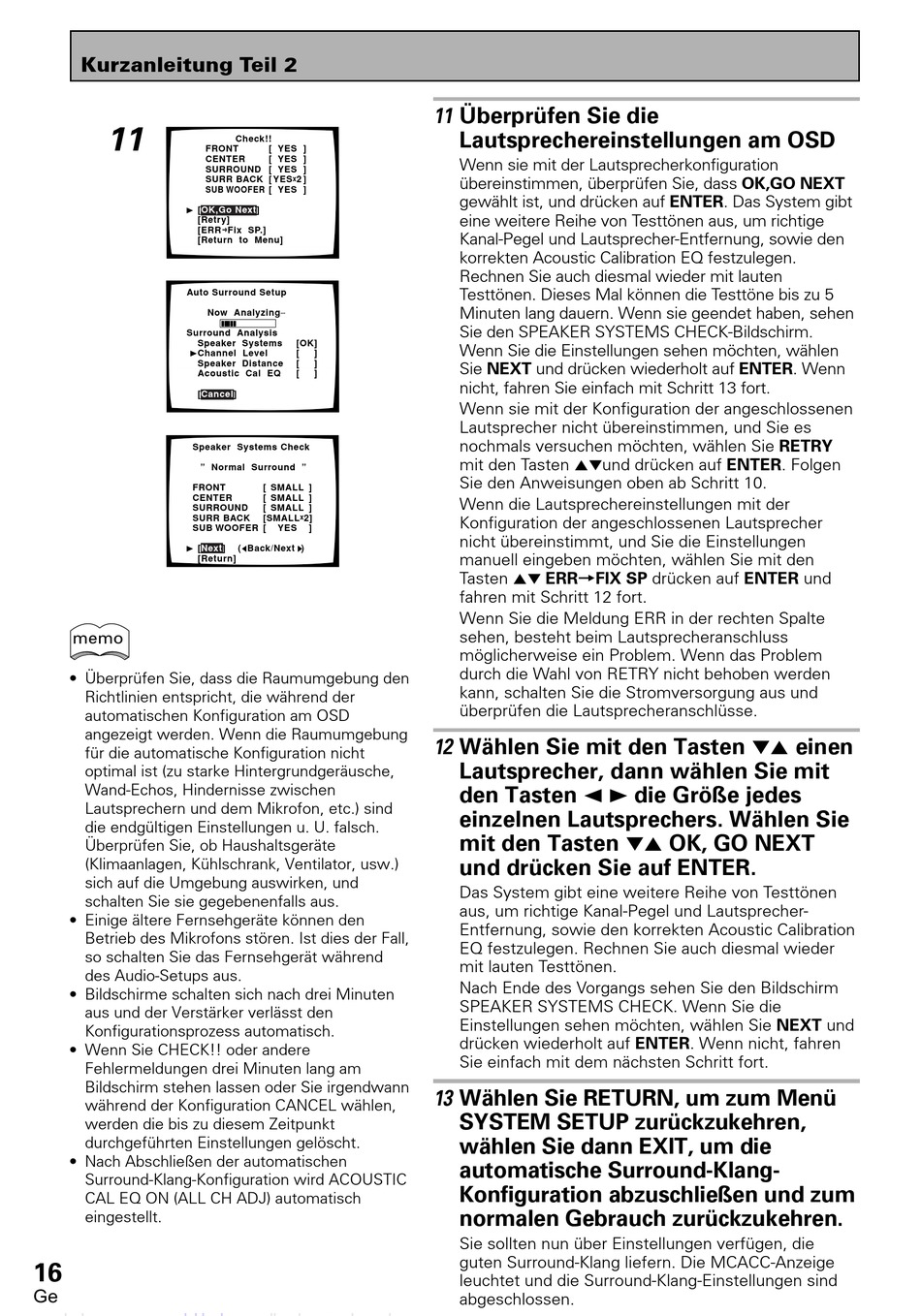

11 Überprüfen Sie die
Lautsprechereinstellungen am OSD
Wenn sie mit der Lautsprecherkonfiguration
übereinstimmen, überprüfen Sie, dass OK,GO NEXT
gewählt ist, und drücken auf ENTER. Das System gibt
eine weitere Reihe von Testtönen aus, um richtige
Kanal-Pegel und Lautsprecher-Entfernung, sowie den
korrekten Acoustic Calibration EQ festzulegen.
Rechnen Sie auch diesmal wieder mit lauten
Testtönen. Dieses Mal können die Testtöne bis zu 5
Minuten lang dauern. Wenn sie geendet haben, sehen
Sie den SPEAKER SYSTEMS CHECK-Bildschirm.
Wenn Sie die Einstellungen sehen möchten, wählen
Sie NEXT und drücken wiederholt auf ENTER. Wenn
nicht, fahren Sie einfach mit Schritt 13 fort.
Wenn sie mit der Konfiguration der angeschlossenen
Lautsprecher nicht übereinstimmen, und Sie es
nochmals versuchen möchten, wählen Sie RETRY
mit den Tasten 5∞und drücken auf ENTER. Folgen
Sie den Anweisungen oben ab Schritt 10.
Wenn die Lautsprechereinstellungen mit der
Konfiguration der angeschlossenen Lautsprecher
nicht übereinstimmt, und Sie die Einstellungen
manuell eingeben möchten, wählen Sie mit den
Tasten 5∞ ERR=FIX SP drücken auf ENTER und
fahren mit Schritt 12 fort.
Wenn Sie die Meldung ERR in der rechten Spalte
sehen, besteht beim Lautsprecheranschluss
möglicherweise ein Problem. Wenn das Problem
durch die Wahl von RETRY nicht behoben werden
kann, schalten Sie die Stromversorgung aus und
überprüfen die Lautsprecheranschlüsse.
12 Wählen Sie mit den Tasten ∞5 einen
Lautsprecher, dann wählen Sie mit
den Tasten 2 3 die Größe jedes
einzelnen Lautsprechers. Wählen Sie
mit den Tasten ∞5 OK, GO NEXT
und drücken Sie auf ENTER.
Das System gibt eine weitere Reihe von Testtönen
aus, um richtige Kanal-Pegel und Lautsprecher-
Entfernung, sowie den korrekten Acoustic Calibration
EQ festzulegen. Rechnen Sie auch diesmal wieder
mit lauten Testtönen.
Nach Ende des Vorgangs sehen Sie den Bildschirm
SPEAKER SYSTEMS CHECK. Wenn Sie die
Einstellungen sehen möchten, wählen Sie NEXT und
drücken wiederholt auf ENTER. Wenn nicht, fahren
Sie einfach mit dem nächsten Schritt fort.
13 Wählen Sie RETURN, um zum Menü
SYSTEM SETUP zurückzukehren,
wählen Sie dann EXIT, um die
automatische Surround-Klang-
Konfiguration abzuschließen und zum
normalen Gebrauch zurückzukehren.
Sie sollten nun über Einstellungen verfügen, die
guten Surround-Klang liefern. Die MCACC-Anzeige
leuchtet und die Surround-Klang-Einstellungen sind
abgeschlossen.
