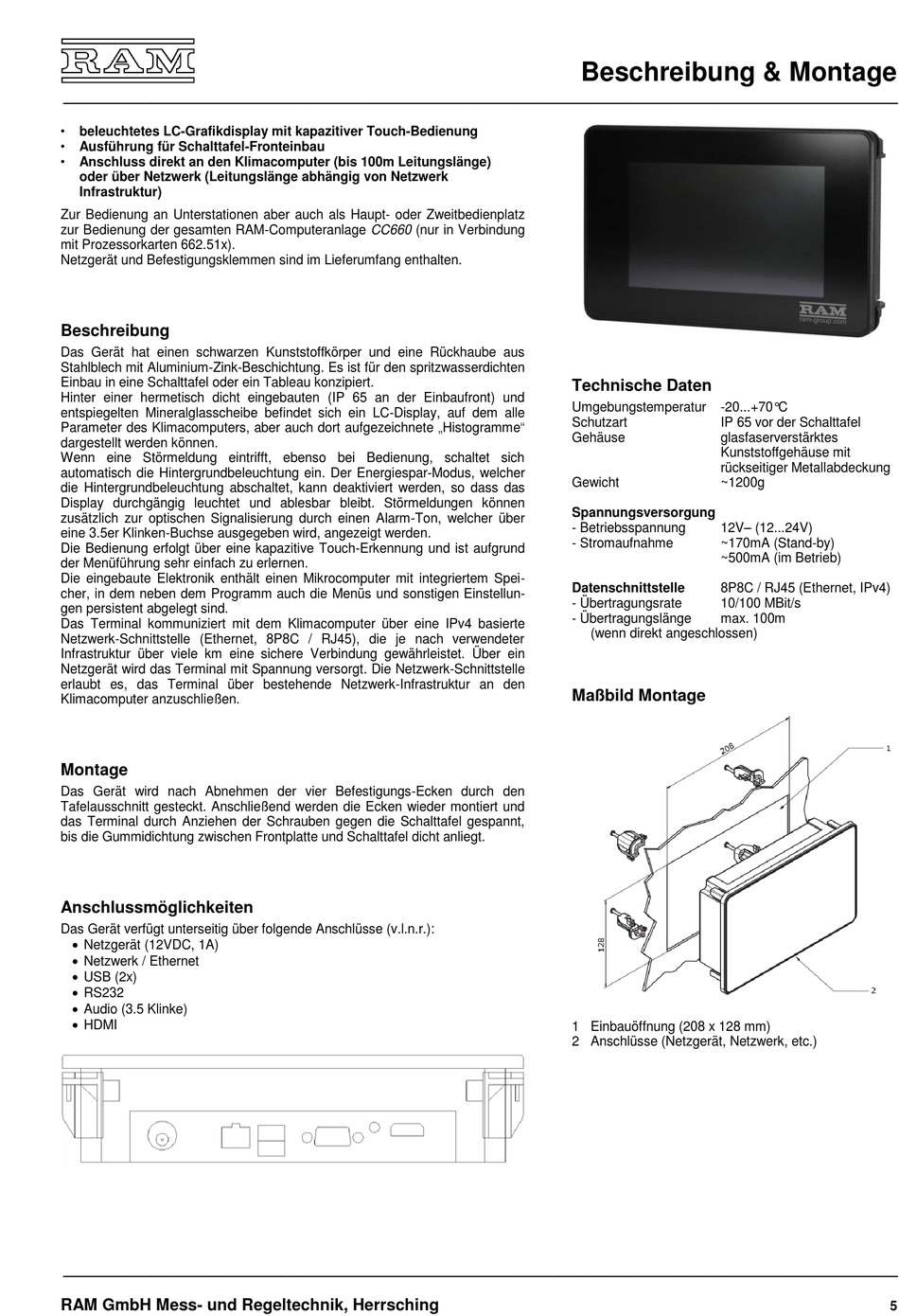

Beschreibung & Montage; Technische Daten - RAM CC600 Bedienungsanleitung

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
•
beleuchtetes LC-Grafikdisplay mit kapazitiver Touch-Bedienung
•
Ausführung für Schalttafel-Fronteinbau
•
Anschluss direkt an den Klimacomputer (bis 100m Leitungslänge)
oder über Netzwerk (Leitungslänge abhängig von Netzwerk
Infrastruktur)
Zur Bedienung an Unterstationen aber auch als Haupt- oder Zweitbedienplatz
zur Bedienung der gesamten RAM-Computeranlage CC660 (nur in Verbindung
mit Prozessorkarten 662.51x).
Netzgerät und Befestigungsklemmen sind im Lieferumfang enthalten.
Beschreibung
Das Gerät hat einen schwarzen Kunststoffkörper und eine Rückhaube aus
Stahlblech mit Aluminium-Zink-Beschichtung. Es ist für den spritzwasserdichten
Einbau in eine Schalttafel oder ein Tableau konzipiert.
Hinter einer hermetisch dicht eingebauten (IP 65 an der Einbaufront) und
entspiegelten Mineralglasscheibe befindet sich ein LC-Display, auf dem alle
Parameter des Klimacomputers, aber auch dort aufgezeichnete „Histogramme"
dargestellt werden können.
Wenn eine Störmeldung eintrifft, ebenso bei Bedienung, schaltet sich
automatisch die Hintergrundbeleuchtung ein. Der Energiespar-Modus, welcher
die Hintergrundbeleuchtung abschaltet, kann deaktiviert werden, so dass das
Display durchgängig leuchtet und ablesbar bleibt. Störmeldungen können
zusätzlich zur optischen Signalisierung durch einen Alarm-Ton, welcher über
eine 3.5er Klinken-Buchse ausgegeben wird, angezeigt werden.
Die Bedienung erfolgt über eine kapazitive Touch-Erkennung und ist aufgrund
der Menüführung sehr einfach zu erlernen.
Die eingebaute Elektronik enthält einen Mikrocomputer mit integriertem Spei-
cher, in dem neben dem Programm auch die Menüs und sonstigen Einstellun-
gen persistent abgelegt sind.
Das Terminal kommuniziert mit dem Klimacomputer über eine IPv4 basierte
Netzwerk-Schnittstelle (Ethernet, 8P8C / RJ45), die je nach verwendeter
Infrastruktur über viele km eine sichere Verbindung gewährleistet. Über ein
Netzgerät wird das Terminal mit Spannung versorgt. Die Netzwerk-Schnittstelle
erlaubt es, das Terminal über bestehende Netzwerk-Infrastruktur an den
Klimacomputer anzuschließen.
Montage
Das Gerät wird nach Abnehmen der vier Befestigungs-Ecken durch den
Tafelausschnitt gesteckt. Anschließend werden die Ecken wieder montiert und
das Terminal durch Anziehen der Schrauben gegen die Schalttafel gespannt,
bis die Gummidichtung zwischen Frontplatte und Schalttafel dicht anliegt.
Anschlussmöglichkeiten
Das Gerät verfügt unterseitig über folgende Anschlüsse (v.l.n.r.):
 Netzgerät (12VDC, 1A)
 Netzwerk / Ethernet
 USB (2x)
 RS232
 Audio (3.5 Klinke)
 HDMI
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
RAM GmbH Mess- und Regeltechnik, Herrsching
Beschreibung & Montage

Technische Daten

Umgebungstemperatur -20...+70°C
Schutzart IP 65 vor der Schalttafel
Gehäuse glasfaserverstärktes
Kunststoffgehäuse mit
rückseitiger Metallabdeckung
Gewicht ~1200g
Spannungsversorgung
- Betriebsspannung 12V– (12...24V)
- Stromaufnahme ~170mA (Stand-by)
~500mA (im Betrieb)
Datenschnittstelle 8P8C / RJ45 (Ethernet, IPv4)
- Übertragungsrate 10/100 MBit/s
- Übertragungslänge max. 100m
(wenn direkt angeschlossen)
Maßbild Montage
1 Einbauöffnung (208 x 128 mm)
2 Anschlüsse (Netzgerät, Netzwerk, etc.)
