Allgemeines

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
RAM Touch-Einbauterminals eignen sich sowohl zur dezentralen
Bedienung an Unterstationen, als auch zur Bedienung der
gesamten Computeranlage. In letzterem Fall muss das Terminal
entweder direkt am Leitrechner angeschlossen sein oder über ein
Netzwerk Zugriff auf den Leitrechner besitzen, um Zugang zu den
Daten der ganzen Anlage zu erhalten.
Die Terminals enthalten ein beleuchtetes Flüssigkristall-Grafikdis-
play und sind über dieses berührungssensitive LCD bedienbar
(Kapazitiver Touch-Screen). Aktuell ist nur eine Variante für den
Schalttafeleinbau verfügbar.
empfehlen wir handelsübliche Android-Tablets bzw. Apple iPads
und unsere RAM Bediensoftware CCWebControl.
Störmeldungen können sowohl optisch, durch ein rot-blinkendes
Display, als auch akustisch, über einen 3.5mm Klinken-Ausgang,
signalisiert werden.
Die RAM-Klimacomputer CC600 enthalten ab Betriebssystem Ver-
sion 8.0 die für den Anschluss eines LCD-Terminals erforderliche
Hard- und Software-Schnittstelle.

Anlagenbeispiele

Touch-Einbauterminal angeschlossen über Netzwerk / LAN (Abb. 1.1 und 1.2)
Verbindung über konfektioniertes Netzwerkkabel (Cat.5e – Cat.7),
-
- Stromversorgung aus separatem Netzgerät,
- Terminal unmittelbar im Schaltkasten eingebaut oder
- bis max. 100m vom Netzwerk-Knoten (Switch, AP, etc.) entfernt
(2)

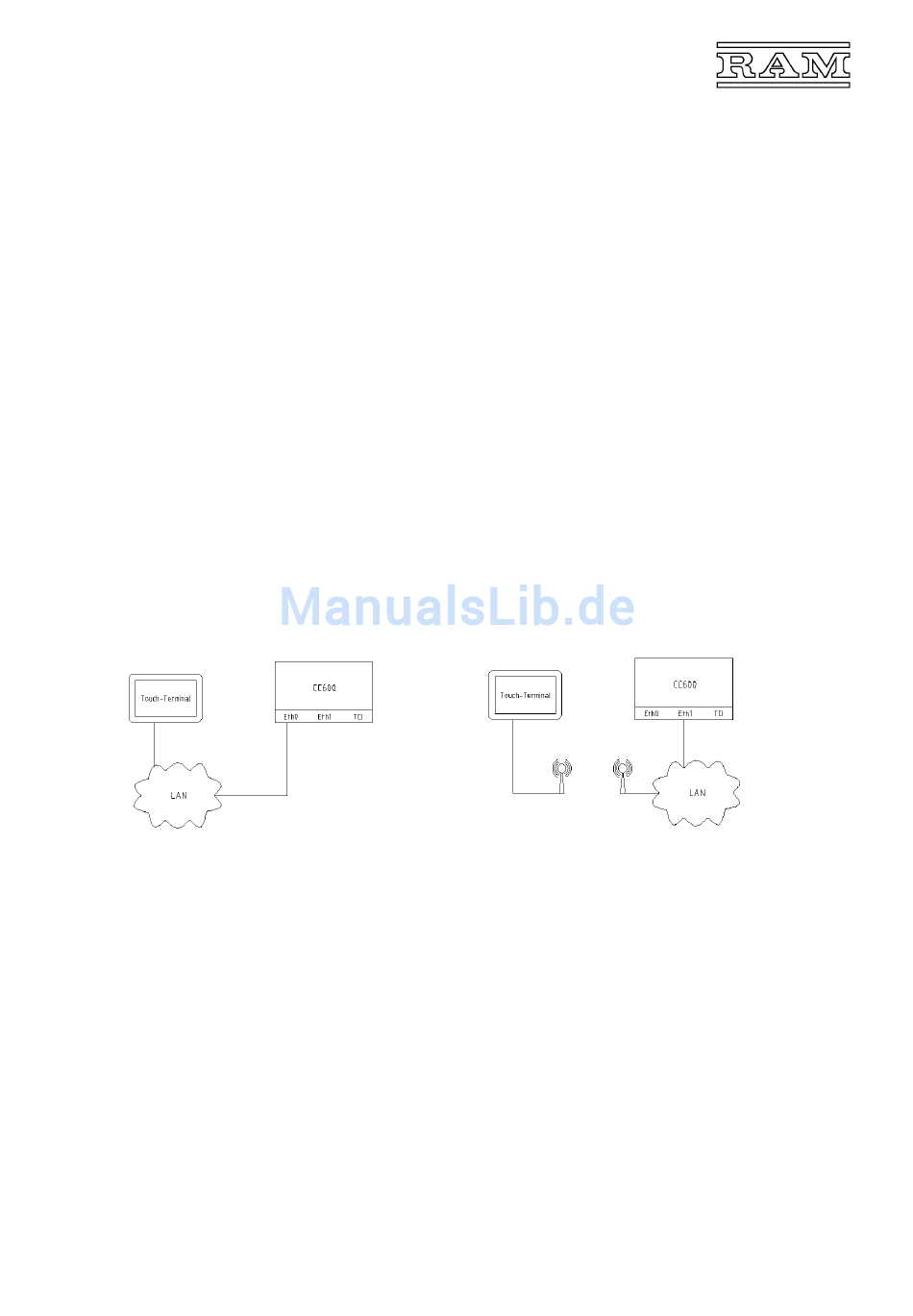

Abb. 1.1) Anschluss über Netzwerk mittels Kabel
(1) Klimacomputer CC600
Leitrechner oder Computer-Unterstation, Betriebssystem-Version ab 8.0
Netzwerkkabel (Cat.5e – Cat.7)
(2)
Netzwerkkabel 8P8C / RJ45 (Ethernet), max. 100m lang
(3) Touch-Einbauterminal
Ausführung im Schalttafeleinbau mit 12V Netzteil
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
2
Anstelle des Tischgehäuses,
(1)
(3)
Das Touch-Einbauterminal wird über ein 12 Volt Netzteil mit Strom
versorgt. Bei direktem Anschluss
Entfernungen von bis zu 100m möglich. Erfolgt der Anschluss über
ein Netzwerk, so können größere Entfernungen (abhängig von der
Netzwerk-Infrastruktur) überbrückt und bei Bedarf auch mehrere
LCD-Terminals an eine Schnittstelle angeschlossen werden.
Die Bedienung erfolgt normalerweise menügeführt, ist aber auch
über herkömmliche Parameteradressierung möglich. Die Menüs
werden bei der Inbetriebnahme des Terminals vom Klimacomputer
zur Verfügung gestellt und sind bereits so eingerichtet, dass
hierüber alle Anlagenparameter bequem aufgerufen werden
können. Sie können darüber hinaus aber jederzeit nach eigenen
Vorstellungen geändert und auch erweitert werden.
Um den Klimacomputer und auch das Terminal selbst vor unbe-
fugtem Zugriff zu schützen, kann das LCD-Terminal so konfiguriert
werden, dass vor Änderungen geprüft wird, ob die betreffende Per-
son hierzu berechtigt ist. In diesem Fall wird in den Änderungspro-
tokollen auch dessen Namenskurzzeichen vermerkt.
Eine ausführliche Beschreibung zur Bedienung des Klima-
Computers über die webbasierte Oberfläche finden Sie in der
Anleitung zum „Software-Modul Web-Bedienung 622.010".
(3)
(2)
Abb. 1.2) Anschluss über Netzwerk mittels Wifi-Brücke
Baureihe 662.100
622.110
RAM GmbH Mess- und Regeltechnik, Herrsching
am Klimacomputer sind
