RAM CC600 Bedienungsanleitung Seite 3

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Touch-Einbauterminal mit Direktverbindung zum Klimacomputer (Abb. 2.1 und 2.2)
Verbindung über konfektioniertes Netzwerkkabel (Cat.5e – Cat.7),
-
- Stromversorgung aus separatem Netzgerät,
- Terminal bis max. 100m vom Klimacomputer entfernt
Abb. 2.1) Anschluss direkt am Klimacomputer (mit Netzwerk)
(1a) Klimacomputer CC600
Leitrechner oder Computer-Unterstation, Betriebssystem-Version ab 8.0
(1b) Klimacomputer CC600
Computer-Unterstation, Betriebssystem-Version ab 8.0
Netzwerkkabel (Cat.5e – Cat.7)
(2a, b)
Netzwerkkabel 8P8C / RJ45 (Ethernet), max. 100m lang
(3) Touch-Einbauterminal
Ausführung im Schalttafeleinbau mit 12V Netzteil
(4) Datenleitung
Fernsprechkabel J-Y(St)Y 3x2x08
Wichtige Hinweise
- Die Anschlussvariante aus Abb. 2.1 ist mit den Varianten aus Abb. 1.1 und 1.2 vergleichbar, da bei allen drei Varianten beide Komponenten
(d.h. Klimacomputer und Touch-Terminal) über das Netzwerk miteinander verbunden sind. Die beiden Schnittstellen Eth0 und Eth1 des
CC600 Baureihe 662 sind gleichwertig und technisch über einen internen Switch realisiert.
- Die Anschlussvariante aus Abb. 2.2 kommt ohne Netzwerk aus. Zu berücksichtigen ist dabei, dass ein evtl. an einer Unterstation
bestehendes Netzwerk nicht über die TCI Datenleitung getunnelt wird. D.h. über das Touch-Einbauterminal ist nur der direkt angeschlossene
Klimacomputer zu bedienen. Ist dies der Leitrechner, dann können auch über TCI verbundene Unterstationen abgefragt werden; andernfalls
nur die lokale Station.
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
RAM GmbH Mess- und Regeltechnik, Herrsching
(1a)
(2b)
(2a)
(3)
(1a)
(4)
(2a)
(3)

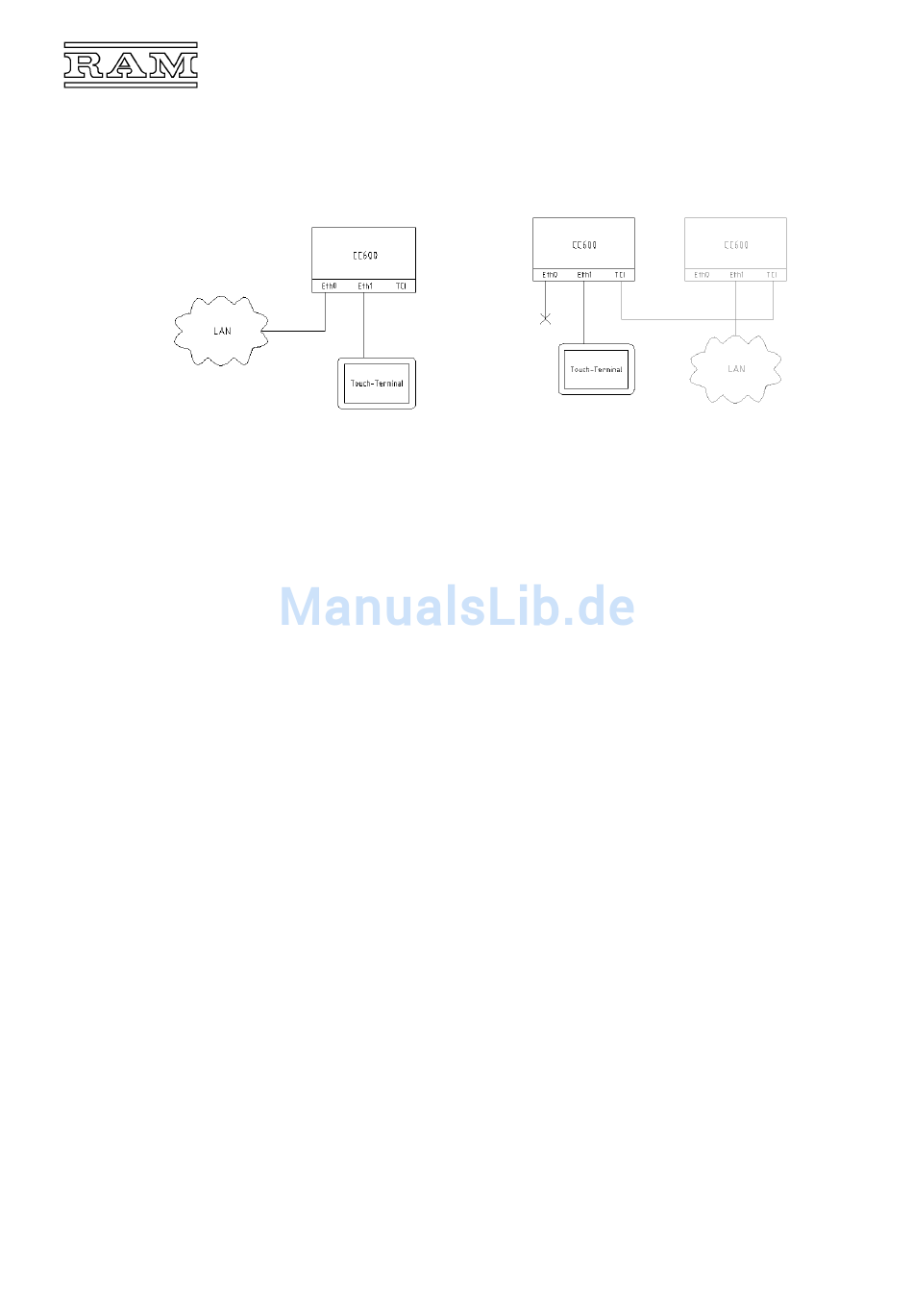

Abb. 2.2) Anschluss direkt am Klimacomputer (ohne Netzwerk)
Baureihe 662.100
Baureihe (600/)610/650/660
622.110
-
Allgemeines
(1b)
(2b)
3
