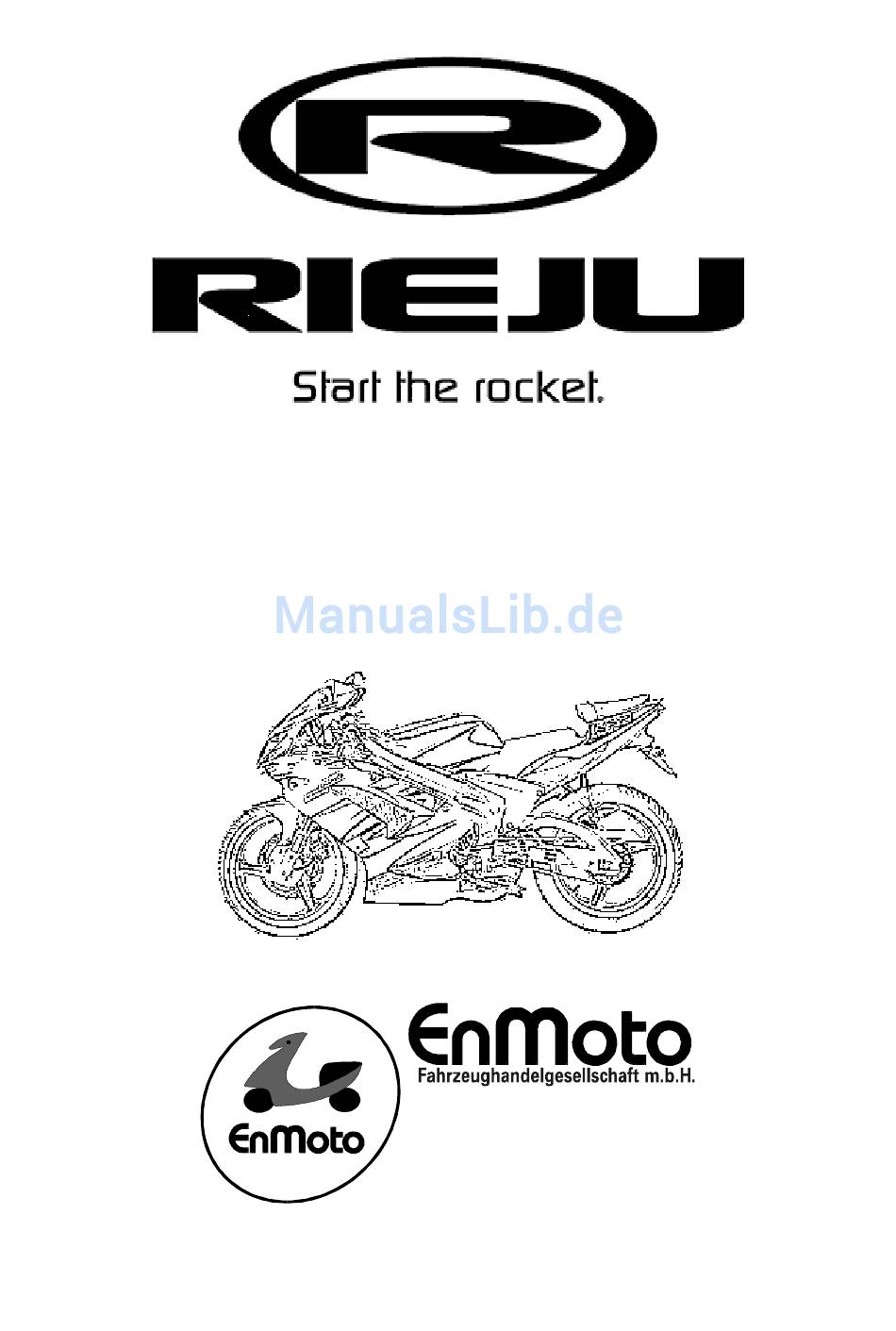

- Seite 1 Bedienungsanleitung RS2 Matrix 50/ NKD 50 S trassgangerstr. 433a A-8054 Graz - Austria T el. + 43 316 711044 Fax + 43 316 711044-4 E -mail: info@enmoto.at UID AT U38126201...
-
Seite 2: Ihr Enmoto-Team
Wir von ENMOTO danken Ihnen für das Vertrauen, dass Sie uns mit dem Kauf Ihrer neuen RIEJU RS2/NKD 50 entgegenbringen. Die Modelle RS2/NKD 50 sind das Ergebnis der langen Erfahrung von RIEJU im Wettbewerb, und des Bestrebens, hochwertige Produkte herzustellen. -
Seite 3: Anzeige Für Zweitaktöl
Fahrzeugidentifikation Jedes Fahrzeug hat eine Fahrzeug- Identifikationsnummer (Fahrgestellnummer), welche am Rahmen eingraviert ist. Diese Fahrgestellnummer dient zur Fahrzeugzulassung, der Sicherheit, sowie zur Hilfe bei Ersatzeilnachbestellungen. Wichtige Bauteile Ihres Fahrzeuges SCHLÜSSEL Ihr Fahrzeug wird mit zwei Schlüsseln ausgeliefert. Bitte verwahren Sie die Schlüssel, insbesonders den Reserveschlüssel an einem sicheren Ort. - Seite 4 BLINKERANZEIGE Zeigt durch ein Blinken an, wenn die Blinkanlage eingeschaltet ist. INSTRUMENTE UND ANZEIGEN NKD 50 ZÜNDSCHLOSS Das Zündschloss hat drei Stellungen: EIN, AUS und BELEUCHTUNG. TACHOMETER Zeigt die gefahrene Geschwindigkeit. TAGESKILOMETERZÄHLER DREHZAHLMESSER Zeigt die Motorumdrehungen an (Anzeige x 1.000 = Drehzahl) LEERLAUFANZEIGE Leuchtet auf, wenn sich das Getriebe im Leerlauf (Neutral) befindet.
- Seite 5 Richtung. Zum wiederausschalten drücken Sie den Blinkerknopf. HUPKNOPF Durch drücken des Hupknopfes betätigen Sie die Hupe. LICHTSCHALTER Der Lichtschalter hat zwei Positionen, ABBLENDLICHT und FERNLICHT. Zum Einschalten der Beleuchtung muss der Zündschlüssel auf Position „BELEUCHTUNG“ stehen. CHOKERHEBEL Den Chokerhebel betätigen Sie zur Starthilfe, z.B. bei kaltem Wetter. STARTKNOPF für ELEKTROSTARTER Durch drücken des Startknopfes starten Sie den Motor, dazu muss das Getriebe im...
- Seite 6 BEHÄLTER FÜR ZWEITAKTÖL Befindet sich unter der Sitzbank KRAFTSTOFFTANK Der Kraftstofftank befindet sich in der Fahrzeugmitte, vor der Sitzbank. Der Inhalt beträgt 10 Liter. BENZINHAHN Der Benzinhahn ist unterdruckgesteuert und befindet sich unter dem Kraftstofftank. WERKZEUGBEHÄLTER Befindet sich hinten unter der Sitzbank. BATTERIE Diese befindet sich unter der Sitzbank hinten.
-
Seite 7: Beleuchtungsanlage Und Kontrolleuchten
WICHTIGE ROUTINEKONTROLLEN BREMSE VORNE Wichtig ist, dass das Bremssystem, vor allem die Bremsscheibe frei von Öl und Verunreinigungen sind. Die Mindeststärke der Bremsbeläge sollte 2mm nicht unterschreiten. Reparaturen an der Bremsanlage sollten unbedingt von einer Fachwerkstätte durchgeführt werden! BREMSE HINTEN Sollte ebenfalls frei von Öl und Verunreinigungen sein. -
Seite 8: Starten Des Motors
REIFENDRUCK Regelmäßig den Luftdruck der Reifen vorne und hinten überprüfen. Zuwenig oder zuviel Luftdruck kann die Lebensdauer der Reifen beträchtlich verringern. REIFENDRUCK VORNE 1,7kg/ccm HINTEN 1,8kg/ccm STARTEN DES MOTORS Starten Sie das Fahrzeug nie in einem geschlossenen Raum, die sich entwickelnden Gase können Ihre Gesundheit gefährden! Vor dem Starten vergewissern Sie sich, das sich das Getriebe im Leerlauf befindet. - Seite 9 Undichtigkeit überprüft werden. Falls die Gabel zu weich wird, oder Öl verliert, sollte sie von einer Fachwerkstätte repariert werden. FEDERUNG HINTEN Die Rieju-Modelle sind mit einer PRS (Progressive-Racing-System)-Federung ausgestattet. Manche Modelle haben ein Gasdruckfederbein mit einem Ausgleichsbehälter. Die Federung sollte nur von einer Fachwerkstätte überprüft und repariert werden.
-
Seite 10: Luftfilter
LUFTFILTER Der Luftfilterkasten befindet sich an der linken Fahrzeugseite. Zum Öffnen müssen Sie die linken Verkleidungen des Fahrzeuges demontieren. Dazu nehmen Sie den Deckel des Luftfilters ab, welcher mit zwei Schrauben befestigt ist. Entnehmen Sie den Luftfilter, und reinigen ihn, indem Sie ihn (z.B. mit einer Druckluftpistole) ausblasen. -
Seite 11: Reinigung Des Fahrzeuges
empfohlen mit SAE 10W30. Ein allfälliger Ölwechsel sollte bei heißem Motor durchgeführt werden, da das Öl besser ausrinnen kann. ACHTUNG: Das Altöl sollte nur von einem konzessionierten Unternehmen entsorgt werden! REINIGUNG DES FAHRZEUGES Vor der Reinigung sollten Sie das Ende das Auspuffendtopfes abdecken. Im Fachhandel gibt es eigene Abdeckstoppel dafür. -
Seite 12: Technische Daten
TECHNISCHE DATEN Abmessungen Länge 1910mm 1910 mm Breite 620 mm 620 mm Höhe 1060 mm 1060 mm Gewicht (mit vollem Öltank) 109 kg 109 kg Motor Type 2-takt 2-takt Getriebe 6-Gang 6-Gang Marke Minarelli Minarelli Modell AM 6 Euro AM 6 Euro Zylinderzahl 1-Zylinder 1-Zylinder... - Seite 13 Tankinhalt 10 Liter 10 Liter Vergaser DellOrto DellOrto PHBN12HS PHBN12HS TECHNISCHE DATEN RS 2 Type NGK BR 9 ES NGK BR 9 ES Elektrodenabstand 0,6 - 0,7 mm 0,6 - 0,7 mm Kupplung Mehrscheiben in Mehrscheiben in Ölbad Ölbad Primärübersetzung 71/20 (1:3,55) 71/20 (1:3,55) Sekundärübersetzung...
- Seite 14 Scheibe hinten 220 mm 220 mm Bereifung Reifengröße vorne 90/80-17 90/80-17 Reifengröße hinten 110/80-17 110/80-17 TECHNISCHE DATEN Reifendruck vorne 1,7kg/ccm 1,8kg/ccm Reifendruck hinten 1,8kg/ccm 1,9kg/ccm Elektrische Anlage Batterie 12V / 5,5A 12V / 5,5 Ah Sicherung Beleuchtungsanlage Scheinwerfer 12V / 55W 12V / 60/55W Rücklicht/Bremslicht Leds...
- Seite 15 SERVICEPLAN 1. Service 2. Service alle weiteren 1.000 km 3.000 km 5.000 km Überprüfung des Bremssystems Überprüfung des Getriebeölstandes wechseln wechseln Überprüfung der Antriebskette (Spannung und Zustand) o Überprüfung der Federung Prüfen, einstellen und schmieren der Hebel und Seile Prüfen der Räder und der Reifen Reinigen und einölen des Luftfilters Prüfen und einstellen des Vergasers Prüfen, einstellen oder wechseln der Zündkerze...
