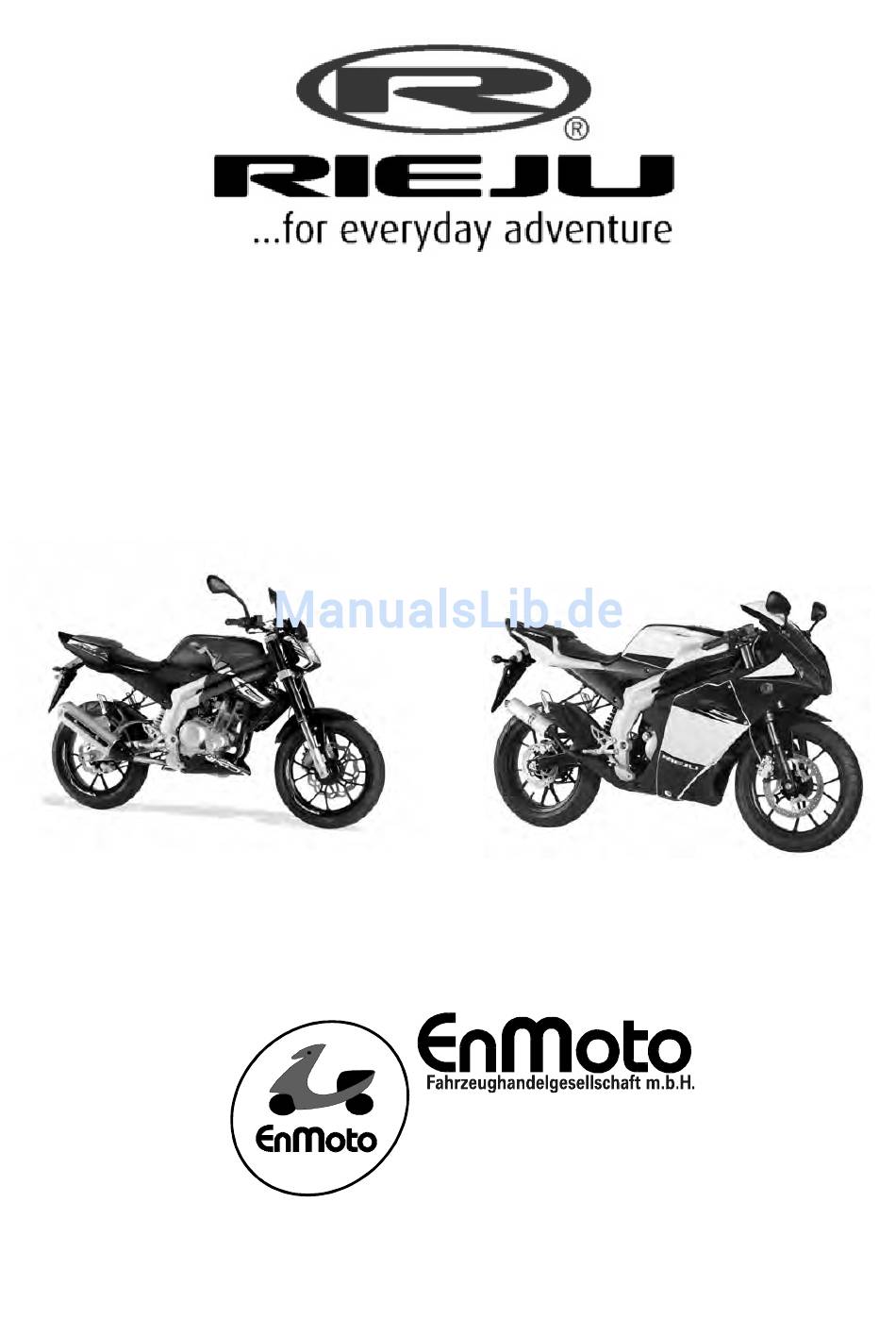

- Seite 1 Bedienerhandbuch RS3 125 RS3 NKD 125 S trassgangerstr. 433a A-8054 Graz - Austria T el. + 43 316 711044 Fax + 43 316 711044-4 E-mail: info@enmoto.at UID AT U38126201 H. Graz Fnr. 79821i...
- Seite 2 Sehr geehrter RIEJU – Fahrer, wir freuen uns, dass Sie sich für ein Fahrzeug unserer Marke entschieden haben und begrüßen Sie herzlich im großen Kreise der RIEJU – Fahrer. Dieses Handbuch beinhaltet Hinweise über die richtige Handhabung, Inspektionen und Wartungsintervalle Ihres RIEJU-Fahrzeuges. Zu Ihrer Sicherheit und um ein komfortables Fahren zu gewährleisten, empfehlen wir Ihnen, dieses Handbuch vor...
- Seite 3 RS3 125 & RS3 NKD125 Ihr autorisierter Händler möchte Sie umfassend beraten und Ihr Fahrzeug kompetent warten. Hier einige Tipps für einen reibungslosen Ablauf, falls eine Inspektion oder eine Reparatur durchgeführt werden soll: 1. Lassen Sie Ihr Fahrzeug ausschließlich bei einem autorisierten Verkäufer warten.
- Seite 4 RS3 125 & RS3 NKD125 Hier finden Sie die Motor- und Fahrgestellnummer Motor-Nummer Die Motornummer steht auf der linken Seite des Motorgehäuses. Abbildung: Motor-Nummer Fahrgestell-Nummer Das Bild zeigt, wo sich die Fahrgestellnummer befindet. Prüfen Sie nach, ob die Fahrgestellnummer auf Ihrem Fahrzeug mit der Eintragung in Ihren Dokumenten (Typenschein, Datenblatt, Zulassung, Garantieheft) übereinstimmt.
-
Seite 5: Vorbereitung Zu Einer Sicheren Fahrt
RS3 125 & RS3 NKD125 1. V ORBEREITUNG ZU EINER SICHEREN AHRT Kleidung: Ruhig zu sein und angenehme Kleidung zu tragen sind zwei wichtige Punkte einer sicheren Fahrt. Vermeiden Sie lose oder zu lange Kleidungsstücke. Halten Sie sich an die Verkehrsregeln und fahren Sie mit Vorsicht. - Seite 6 RS3 125 & RS3 NKD125 2. B AUTEILE Blinkerschalter Zündschloss 7 Bremslicht Abblendlichtschalter Linker Vorderblinker 8 Linker hinterer Blinker Lichtschalter Schaltpedal 9 Staufach Scheinwerfer Tankdeckel 10 Seitenständer Bremslicht Gasgriff Ölschauglas Rechter hinterer Blinker E-Starter Motor Auspufftopf Tank Hinterbremspedal Rechter Vorderblinker...
- Seite 7 RS3 125 & RS3 NKD125 3. G EBRAUCHSANWEISUNGEN (1) Zündschloss / Lenkschloss (1) LOCK In dieser Stellung ist die Lenkung blockiert, der Schlüssel kann abgezogen werden. (2) OFF In dieser Stellung ist der Zündstrom aus, der Motor bleibt stehen, der Schlüssel kann abgezogen werden.
- Seite 8 RS3 125 & RS3 NKD125 (3) Scheinwerferlicht (Zündschloss) Wenn Sie den Schlüssel am Zündschloss ganz nach rechts drehen, sind Standlicht, Scheinwerfer, Instrumentenbeleuchtung und Rücklicht gemeinsam eingeschaltet. (4) Scheinwerfer-Abblendschalter/Lichthupe Schalter in dieser ≡⊃ Stellung = Aufblendlicht. Schalter in dieser ⊃ Stellung = Abblendlicht...
- Seite 9 RS3 125 & RS3 NKD125 (6) Instrumente und Anzeigen 1. Geschwindigkeitsmesser(km/h o mph): Zeigt die gefahrene Geschwindigkeit in mph oder km/h an. 2. Tacho-Warnleuchte erleuchtet, wenn die Motordrehzahl 10.000 upm überschreitet (höheren Gang einlegen). 3. Drehzahlmesser zeigt die Motorumdrehungen an (Anzeige x 1.000 = Drehzahl) 4.
-
Seite 10: Kontrolle Vor Fahrtantritt
RS3 125 & RS3 NKD125 4. K ONTROLLE VOR AHRTANTRITT Vor der Inspektion • Machen Sie sich mit den einzelnen Punkten dieser ständigen Kontrollen vertraut, denn sowohl aus Gründen der Sicherheit, als auch zur Vermeidung von Schäden am Fahrzeug und Verkehrsunfällen, sind diese unbedingt... - Seite 11 RS3 125 & RS3 NKD125 Richtiger Reifendruck (1 Person / 2 Personen) Vorderrad 1,6 / 1,75 kg/cm2 Hinterrad 1,9 / 2,1 kg/cm2 CHTUNG • Falscher Reifendruck, Risse, Beschädigungen und ungleichmäßige Abnützung verursachen unruhiges Lenkverhalten und enden mit dem Platzen des Reifens.
- Seite 12 RS3 125 & RS3 NKD125 (7) Kontrolle Hupe/Beleuchtung • Zündung einschalten (ON) und den Hupenknopf drücken, ob sie ertönt. • Scheinwerfer/Rücklicht Kontrolle: Starten Sie den Motor und schalten Sie den Scheinwerfer ein um zu sehen ob dieser und auch das Rücklicht funktionieren.
-
Seite 13: Starten Des Motors
RS3 125 & RS3 NKD125 (12)Nummerntafel Kontrolle • Prüfen Sie das Kenneichen auf Verschmutzung, Beschädigung und ausreichende Befestigung. (13)Rückstrahler Kontrolle • Prüfen Sie den Reflektor auf Schmutz und Beschädigung. 5. S TARTEN DES OTORS (1) Schalten Sie die Zündung ein (ON) •... -
Seite 14: Voraussetzungen Für Das Fahren
RS3 125 & RS3 NKD125 • Der Schalthebel ist an der linken Motorseite angebracht. Zum Gangwechseln drücken Sie den Kupplungshebel (links am Lenker) und drücken mit dem linken Fuß den Schalthebel nach unten(1.Gang), und lassen den Kupplungshebel los. Alle weiteren Gänge müssen Sie mit dem Fuß... - Seite 15 RS3 125 & RS3 NKD125 (4) Zum Bremsen benützen Sie jeweils beide Bremsen. • Zuerst lassen Sie den Gasgriff in die Ausgangsposition zurück gleiten und ziehen dann beide Bremshebel gleichmäßig an. • Die beste Art, ein Zweirad abzubremsen ist, wenn Sie am Anfang sachte anbremsen und dann erst voll anziehen.
-
Seite 16: Einfache Wartung
RS3 125 & RS3 NKD125 • Wenn der Zündschlüssel auf „OFF“ steht, ist das elektrische System außer Betrieb, was zu Unfällen führen kann. Betätigen Sie daher den Zündschlüssel erst, wenn das Fahrzeug vollständig zum Stillstand gekommen ist. (3) Lenker • Nach dem Abstellen fixieren Sie den Lenker mit der Lenkungssperre und ziehen Sie den Schlüssel ab um Diebstahl zu verhindern. - Seite 17 RS3 125 & RS3 NKD125 (3) Austausch der Sicherung Wenn häufig Sicherungsdefekte auftreten, deutet das normalerweise auf einen Kurzschluss oder auf eine Überlastung des elektrischen Systems hin. Suchen Sie Ihren RIEJU-Vertragshändler auf. (4) Batterie • Dieses Modell wurde mit einer wartungsfreien Batterie ausgestattet, d.h.
- Seite 18 RS3 125 & RS3 NKD125 (6) Zündkerzen-Kontrolle • Prüfen Sie, ob die Elektroden der Kerze Beläge aufweisen. • Ablagerungen an den Elektroden und ein zu großer Abstand bewirken einen schwachen Funken. • Ausbau der Zündkerze: 1. Schrauben Sie die Kerze mit dem mitgelieferten Kerzenschlüssel heraus.
-
Seite 19: Wichtige Hinweise
RS3 125 & RS3 NKD125 (8) Prüfung der Kabel - Schutzgummis • Die Kabel werden durch Gummihülsen über den Verbindungen geschützt. Kontrollieren Sie regelmäßig den Sitz dieser Gummischützer. • Beim Waschen des Fahrzeuges vermeiden Sie direktes anspritzen sowie bürsten dieser Gummiteile. - Seite 20 RS3 125 & RS3 NKD125 Technische Daten: Gesamtlänge: 1990 mm Gesamtbreite: 645 mm Gesamthöhe: 1090 mm Gewicht: 120 kg Zündkerze: NGK-CR8E Benzin: 95 Oktan Benzintankmenge: 12 Liter Batterie: 12V 3AH Reifengröße vorne: 100/80-17 oder 110/80- 17 Reifengröße hinten: 130/70-17 oder 140/70-17...
