Verwandte Anleitungen für RIEJU Marathon 125
Inhaltszusammenfassung für RIEJU Marathon 125
- Seite 1 Bedienungsanleitung Marathon 125/ Marathon SM 125 Strassgangerstr. 433a A-8054 Graz - Austria Tel. +43 316 711044 Fax +43 316 711044-4 E-Mail: info@enmoto.at UID ATU38126201...
- Seite 2 Marathon 125/ Marathon entgegenbringen. Die Modelle Marathon 125/ Marathon SM 125 sind das Ergebnis der langen Erfahrung von RIEJU im Wettbewerb, und des Bestrebens, hochwertige Produkte herzustellen. Diese Bedienungsanleitung hat den Zweck, Ihnen Informationen zum Gebrauch und zur Wartung Ihres Fahrzeuges zu geben.

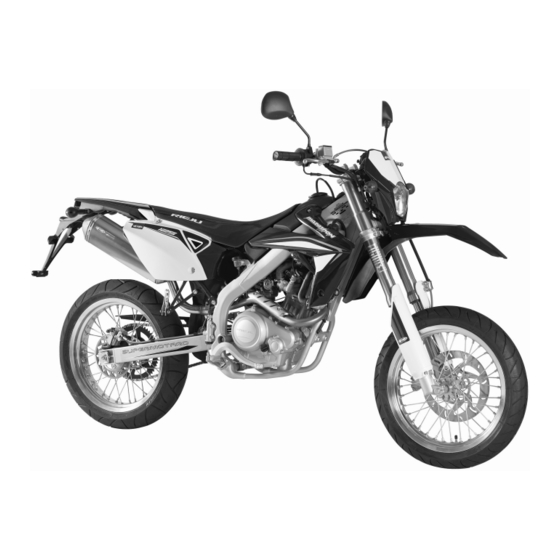

- Seite 3 Beschreibung des Fahrzeuges Dieses Fahrzeug ist mit einem Einzylinder-Viertaktmotor mit Wasserkühlung ausgestattet. Der Hubraum beträgt 124,9ccm, der Zylinderdurchmesser 52mm und der Hub 58,6mm. Die Kraftübertragung erfolgt über Mehrscheiben-Kupplung im Ölbad. Die Vordergabel ist als Upside-Down-Gabel oder Telegabel mit einem Durchmesser von 37mm ausgeführt. Die hintere Federung erfolgt über Zentralfederbein mit progressiver Umlenkung (PRS –...
- Seite 4 TACHOMETER: Zeigt die gefahrene Geschwindigkeit. BLINKERANZEIGE (grün): Zeigt durch ein Blinken an, wenn die Blinkanlage eingeschaltet ist. FERNLICHTANZEIGE (blau): Zeigt an, wenn das Fernlicht eingeschaltet ist. LEERLAUFANZEIGE (grün): Leuchtet auf, wenn sich das Getriebe im Leerlauf (Neutral) befindet. TEMPERATURANZEIGE (rot): Zeigt an, wenn die Motortemperatur sich im kritischen Bereich befindet, oder wenn zu wenig Kühlflüssigkeit eingefüllt ist.
- Seite 5 4. CHOKERHEBEL: Den Chokerhebel betätigen Sie zur Starthilfe, z.B. bei kaltem Wetter. Achtung: Wenn der Motor seine Normaltemperatur erreicht hat, stellen Sie den Chokerhebel an seine Ausgangsposition zurück, da es sonst zu Fehlzündungen kommen kann. LENKERSCHALTER (rechte Seite): 1. STARTKNOPF für ELEKTROSTARTER: Durch drücken des Startknopfes starten Sie den Motor, dazu muss das Getriebe im Leerlauf sein.
- Seite 6 KRAFTSTOFFTANK: Der Kraftstofftank befindet sich in der Fahrzeugmitte, vor der Sitzbank. Der Inhalt beträgt 6,3 Liter. BENZINHAHN: Der Benzinhahn befindet sich auf der linken Fahrzeugseite unter dem Kraftstofftank. Er hat drei Stellungen: OFF, ON, und RES. Stellung OFF: Die Kraftstoffzufuhr ist unterbrochen. •...
- Seite 7 REGELMÄSSIG SCHMIEREN!! Nehmen Sie sich die Zeit, um diese Überprüfungen vor jeder Fahrt durchzuführen. Es dient Ihrer Sicherheit, und verlängert die Lebensdauer Ihres Fahrzeuges. Außerdem hilft es Ihnen, die Wartungskosten so gering als möglich zu halten. WICHTIGE ROUTINEKONTROLLEN: BREMSE VORNE: Wichtig ist, dass das Bremssystem, vor allem die Bremsscheibe frei von Öl und Verunreinigungen sind.
-
Seite 8: Starten Des Motors
STARTEN DES MOTORS: Starten Sie das Fahrzeug nie in einem geschlossenen Raum, die sich entwickelnden Gase können Ihre Gesundheit gefährden! Vor dem Starten vergewissern Sie sich, das sich das Getriebe im Leerlauf befindet. Danach öffnen Sie den Benzinhahn, indem Sie ihn auf die Stellung ON drehen. -
Seite 9: Federung Vorne
Durchmesser: 37mm Ölmenge der Gabel: 310ccm pro Seite Viskosität: SAE 10W FEDERUNG HINTEN: Die Rieju-Modelle sind mit einer PRS (Progressive-Racing-System)- Federung ausgestattet. Das Modell PRO hat ein Gasdruckfederbein mit einem Ausgleichsbehälter. Die Federung sollte nur von einer Fachwerkstätte überprüft und repariert werden. - Seite 10 LUFTFILTER: Die Sauberkeit des Luftfilters ist äußerst wichtig für die Lebensdauer Ihres Motors, und sollte öfters überprüft werden. Ein verschmutzter Luftfilter kann im äußersten Fall zu einem Motorschaden führen. Zuerst nehmen Sie die Sitzbank von ihrem Fahrzeug. Dann nehmen Sie den Deckel des Luftfilters ab, welcher mit zwei Schrauben befestigt ist.
-
Seite 11: Reinigung Des Fahrzeuges
Die Sitzbank sollte mit einem speziellen Vinyl-Reiniger gereinigt werden. Beachten Sie, dass manche Reinigungsmittel, wenn Sie auf den Lack oder die Bremsanlage gelangen, den Lack beschädigen können, oder die Funktion der Bremsanlage beeinträchtigen können. TECHNISCHE DATEN Marathon 125 Marathon SM 125 Abmessungen Länge 2165 mm... - Seite 12 Starter Kick/E-Starter Kick/E-Starter Schmierung Ölpumpe Ölpumpe Motoröl SAE 10W30/20W50 SAE 10W30/20W50 Getriebeöl Viskosität SAE 10W30/20W50 SAE 10W30/20W50 Inhalt 1,0 Liter 1,0 Liter Luftfilter Schaumstoff Schaumstoff Kraftstoff Type Bleifrei 95 Oktan Bleifrei 95 Oktan Tankinhalt 6,3 Liter 6,3 Liter Vergaser Heihin 39s Heihin 39s Zündkerze Type...
