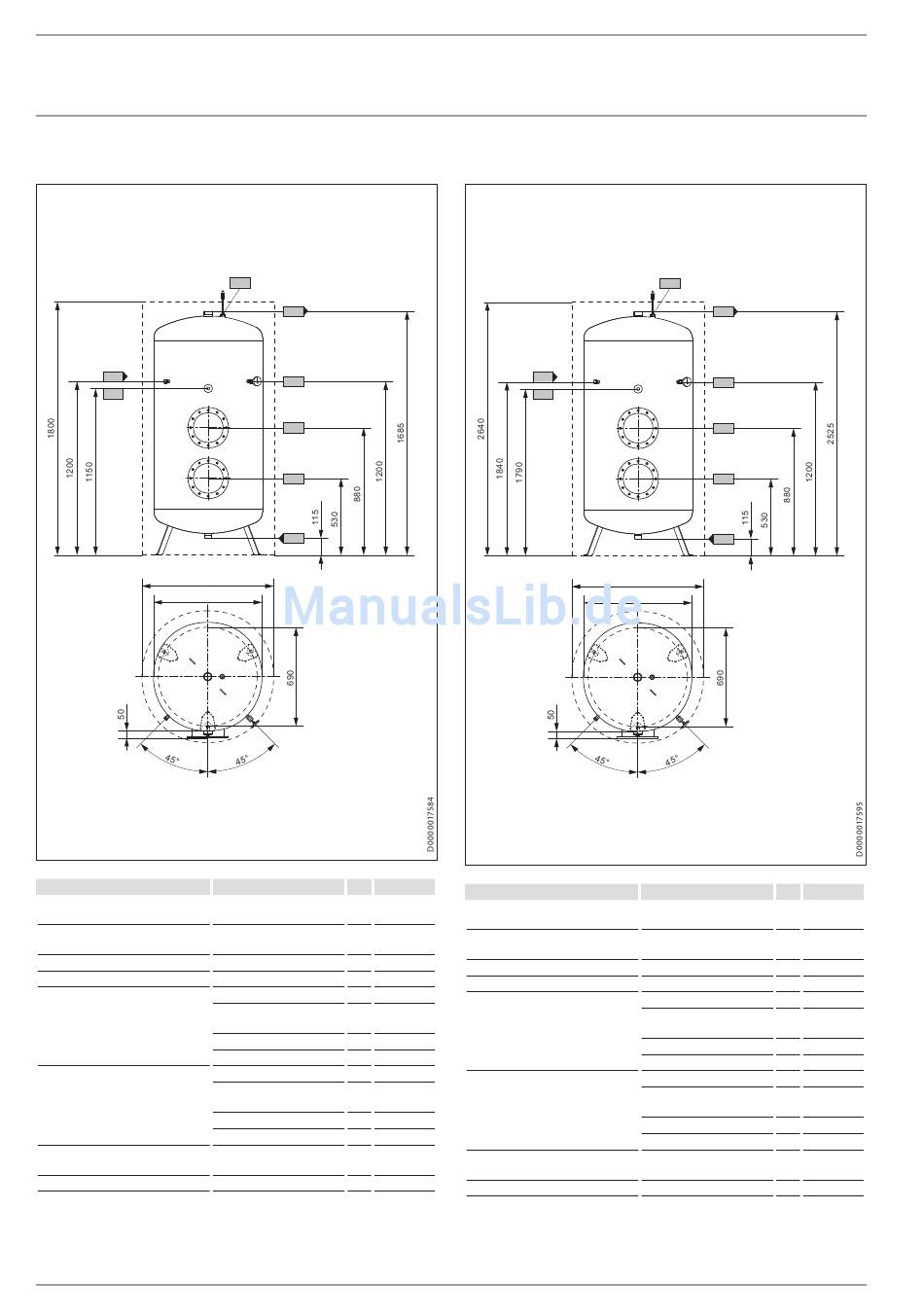

МОНТАЖ
Технические характеристики
SB 602 AC
c10
i07
950
750
c01 Патрубок подачи
холодной воды
c06 Патрубок выхода
горячей воды
c10 Циркуляция
h43 Термометр
i02 Фланец I
i03 Фланец II
i07 Электр. аварийный/
дополнит. нагреватель
i18 Защитный анод
56 | SB S | SB AC
i18
c06
h43
i03
i02
c01
SB 602 AC
Наружная резьба
Наружная резьба
Наружная резьба
Наружная резьба
Диаметр мм
Диаметр окружности мм
центров отверстий
Винты
Момент затяжки Н*м
Диаметр мм
Диаметр окружности мм
центров отверстий
Винты
Момент затяжки Н*м
Внутренняя резьба
SB 1002 AC
c10
i07
G 1 1/2 A
c01 Патрубок подачи
холодной воды
G 2 A
c06 Патрубок выхода
горячей воды
G 1/2
c10 Циркуляция
G 1/2 A
h43 Термометр
280
i02 Фланец I
245
M 14
85
280
i03 Фланец II
245
M 14
85
G 1 1/2
i07 Электр. аварийный/
дополнит. нагреватель
i18 Защитный анод
i18
c06
h43
i03
i02
c01
950
750
Наружная резьба
Наружная резьба
Наружная резьба
Наружная резьба
Диаметр мм
Диаметр окружности мм
центров отверстий
Винты
Момент затяжки Н*м
Диаметр мм
Диаметр окружности мм
центров отверстий
Винты
Момент затяжки Н*м
Внутренняя резьба
www.stiebel-eltron.com
SB 1002 AC
G 1 1/2 A
G 2 A
G 1/2
G 1/2 A
280
245
M 14
85
280
245
M 14
85
G 1 1/2
