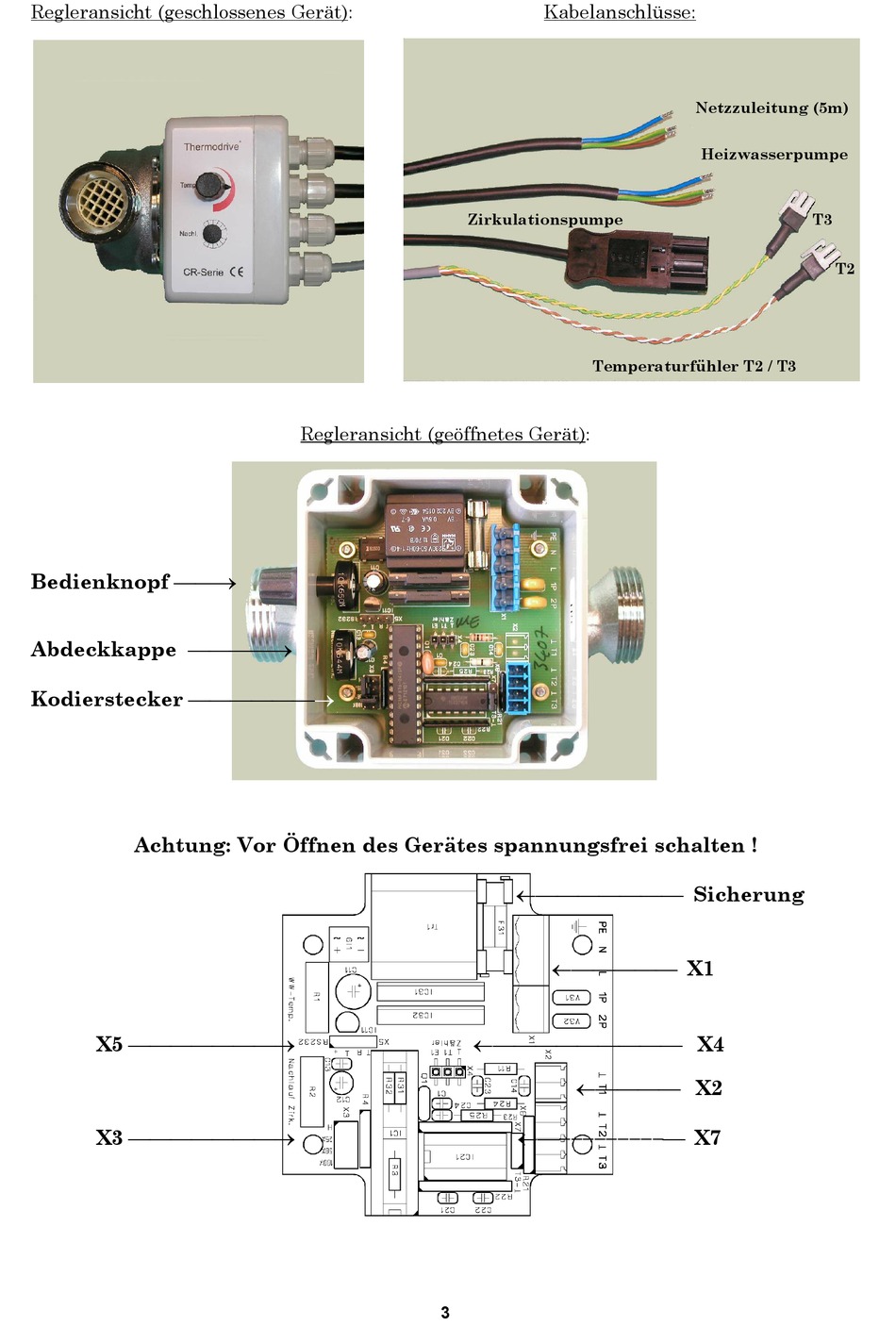

Regleransicht (geschlossenes Gerät):
Bedienknopf ¾¾®
Abdeckkappe ¾¾¾¾®
¾¾¾¾¾¾®
Kodierstecker
Achtung: Vor Öffnen des Gerätes spannungsfrei schalten !
X5 ¾¾¾¾¾¾¾®
X3 ¾¾¾¾¾¾¾®
Zirkulationspumpe
Regleransicht (geöffnetes Gerät):
3
Kabelanschlüsse:
Temperaturfühler T2 / T3
¬¾¾¾¾¾¾¾ Sicherung
¬¾¾¾¾¾ X1
¬¾¾¾¾¾¾¾¾¾ X4
¬¾¾¾¾ X2
¬¾---------¾ X7
Netzzuleitung (5m)
Heizwasserpumpe
T3
T2
