Montage- und Bedienungsanleitung E l e k t r o n i k G m b H novaTec C R T P 4 2 T 1 Tauscherkreis– u. Zirkulationspumpenregelung „Durchfluß-Warmwasserbereiter“ Alle Arbeiten zum Transport, zur Installation und Inbetriebnahme sowie Instandhaltung sind von qualifiziertem Fachpersonal auszuführen (IEC 364 bzw.
Seite 5
2. Funktion Aus einem Pufferspeicher wird über einen Plattenwärmetauscher Warmwasser mit konstanter Temperatur bereitet. Dabei wird das ausgekühlte Rücklaufwasser in den unteren Bereich des Pufferspeichers eingeschichtet. Die Regelung arbeitet bedarfsabhängig. Nur wenn eine Warmwasserzapfung über den Einstrahlzähler (E1) erkannt wird, durchströmt die Heizwasserpumpe (P1) den Tauscher mit variablem Heizwasservolumenstrom aus dem Pufferspeicher, so dass eine definierte Warmwassertemperatur eingehalten wird.
Seite 6
Hydraulikschema (Anlagenbeispiel - Puffereinbindung): Hydraulikschema (Anlagenbeispiel - Heizkreiseinbindung): Die Puffertemperatur sollte 80°C nicht überschreiten, um eine optimale Funktion von Regelung und Wärmetauscher sicherzustellen.
Seite 7
Mit angeschlossenem Datenkabel, 4 polige Steckverbindung ( X5 ) im Regler, können Temperaturen, Durchfluß und Pumpenleistung mitgeschrieben werden. Der 9 polige D-SUB-Stecker des novaTec-Datenkabels (Zubehör) wird an die serielle RS 232 Schnittstelle eines Computers angeschlossen. Als Software zum Datenmitschrieb wird ein Terminal-Programm, wie es beispielsweise bei Windows ®...

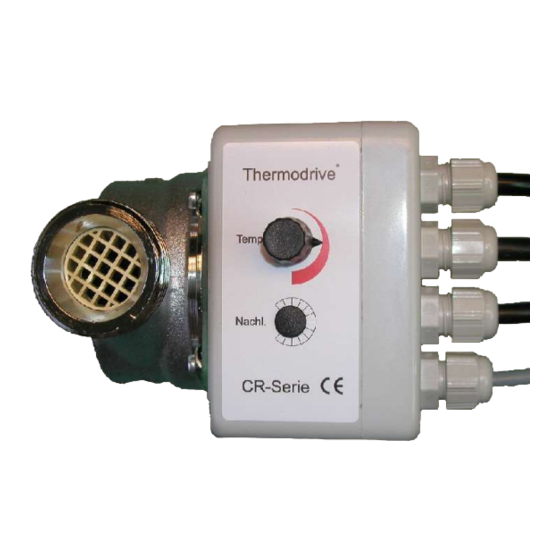

3. Bedienung und Einstellung Bedienknopf: Um die Warmwassertemperatur zu erhöhen, ist der Bedienknopf im Uhrzeigersinn zu drehen, eine Änderung erfolgt in 1K Schritten. Linksanschlag 25°C, Mittelstellung 50°C (Werkseinstellung) Rechtsanschlag 75°C Abdeckkappe: Unter der Abdeckkappe befindet sich eine Einstellmöglichkeit, um die Nachlaufzeit für die Zirkulationspumpe zu variieren. Die Einstellung erfolgt mit einem kleinen Schlitzschrauben- dreher! Um die Nachlaufzeit zu erhöhen, muss im Uhrzeigersinn gedreht...
