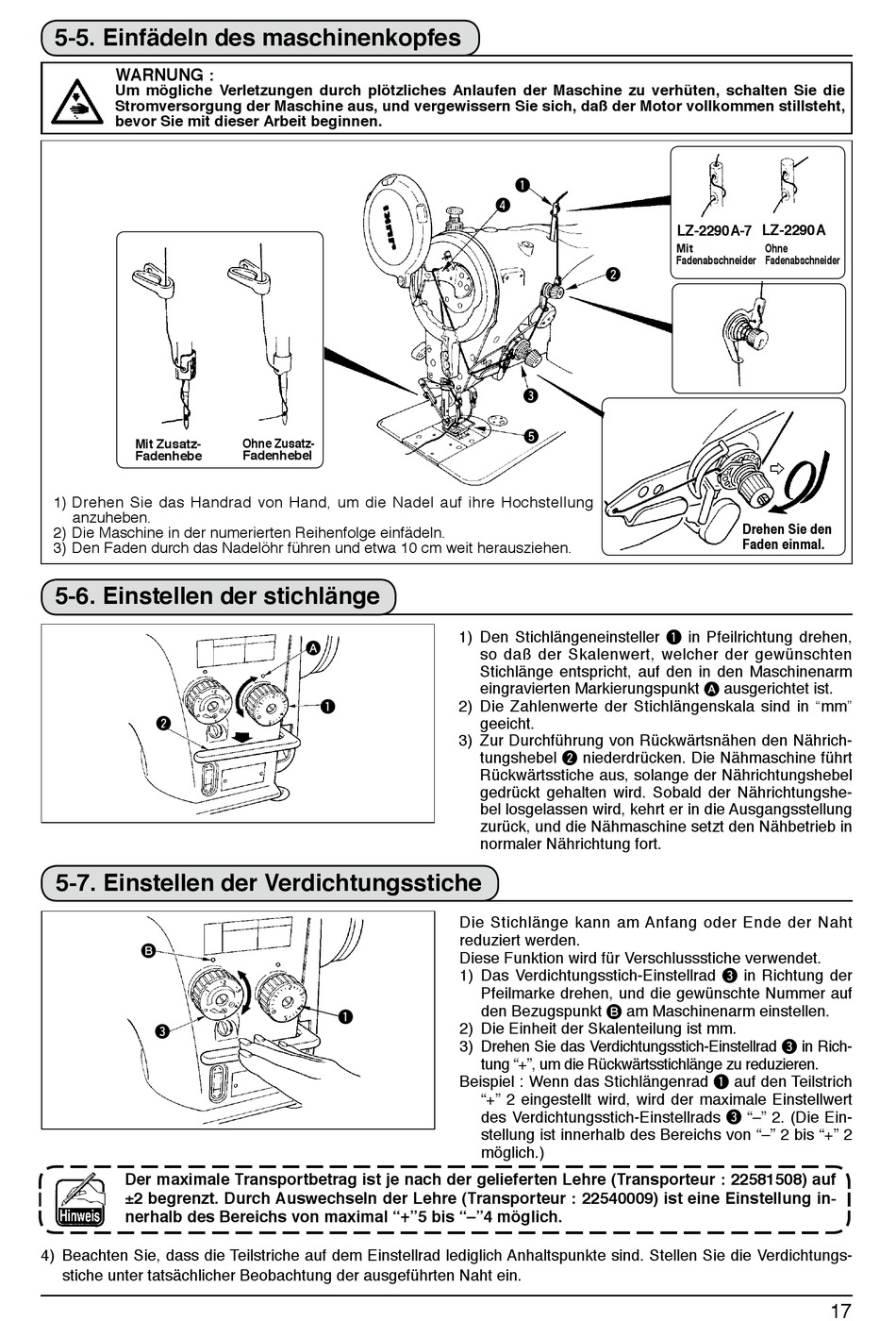

5-5. Einfädeln des maschinenkopfes
WARNUNG :
Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die
Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht,
bevor Sie mit dieser Arbeit beginnen.
Mit Zusatz-
Fadenhebe
1) Drehen Se das Handrad von Hand, um de Nadel auf hre Hochstellung
anzuheben.
2) De Maschne n der numererten Rehenfolge enfädeln.
3) Den Faden durch das Nadelöhr führen und etwa 10 cm wet herauszehen.
5-6. Einstellen der stichlänge
2

5-7. Einstellen der Verdichtungsstiche

B
3
Der maximale Transportbetrag ist je nach der gelieferten Lehre (Transporteur : 22581508) auf
±2 begrenzt. Durch Auswechseln der Lehre (Transporteur : 22540009) ist eine Einstellung in-
nerhalb des Bereichs von maximal "+"5 bis "–"4 möglich.
4) Beachten Se, dass de Telstrche auf dem Enstellrad ledglch Anhaltspunkte snd. Stellen Se de Verdchtungs-
stche unter tatsächlcher Beobachtung der ausgeführten Naht en.
Ohne Zusatz-
Fadenhebel
A
1
1
1
4
2
3
5
1) Den Stchlängenensteller q n Pfelrchtung drehen,
so daß der Skalenwert, welcher der gewünschten
Stchlänge entsprcht, auf den n den Maschnenarm
engraverten Markerungspunkt A ausgerchtet st.
2) De Zahlenwerte der Stchlängenskala snd n " mm "
geecht.
3) Zur Durchführung von Rückwärtsnähen den Nährch-
tungshebel w nederdrücken. De Nähmaschne führt
Rückwärtsstche aus, solange der Nährchtungshebel
gedrückt gehalten wrd. Sobald der Nährchtungshe-
bel losgelassen wrd, kehrt er n de Ausgangsstellung
zurück, und de Nähmaschne setzt den Nähbetreb n
normaler Nährchtung fort.
De Stchlänge kann am Anfang oder Ende der Naht
reduzert werden.
Dese Funkton wrd für Verschlussstche verwendet.
1) Das Verdchtungsstch-Enstellrad e n Rchtung der
Pfelmarke drehen, und de gewünschte Nummer auf
den Bezugspunkt B am Maschnenarm enstellen.
2) De Enhet der Skalentelung st mm.
3) Drehen Se das Verdchtungsstch-Enstellrad e n Rch-
tung "+", um de Rückwärtsstchlänge zu reduzeren.
Bespel : Wenn das Stchlängenrad q auf den Telstrch
"+" 2 engestellt wrd, wrd der maxmale Enstellwert
des Verdchtungsstch-Enstellrads e "–" 2. (De En-
stellung st nnerhalb des Berechs von "–" 2 bs "+" 2
möglch.)
LZ-2290A-7 LZ-2290A
Mit Ohne
Fadenabschneider Fadenabschneider
Drehen Sie den
Faden einmal.
