Tenneker TC-Barrel II Gebrauchsanweisung Seite 71

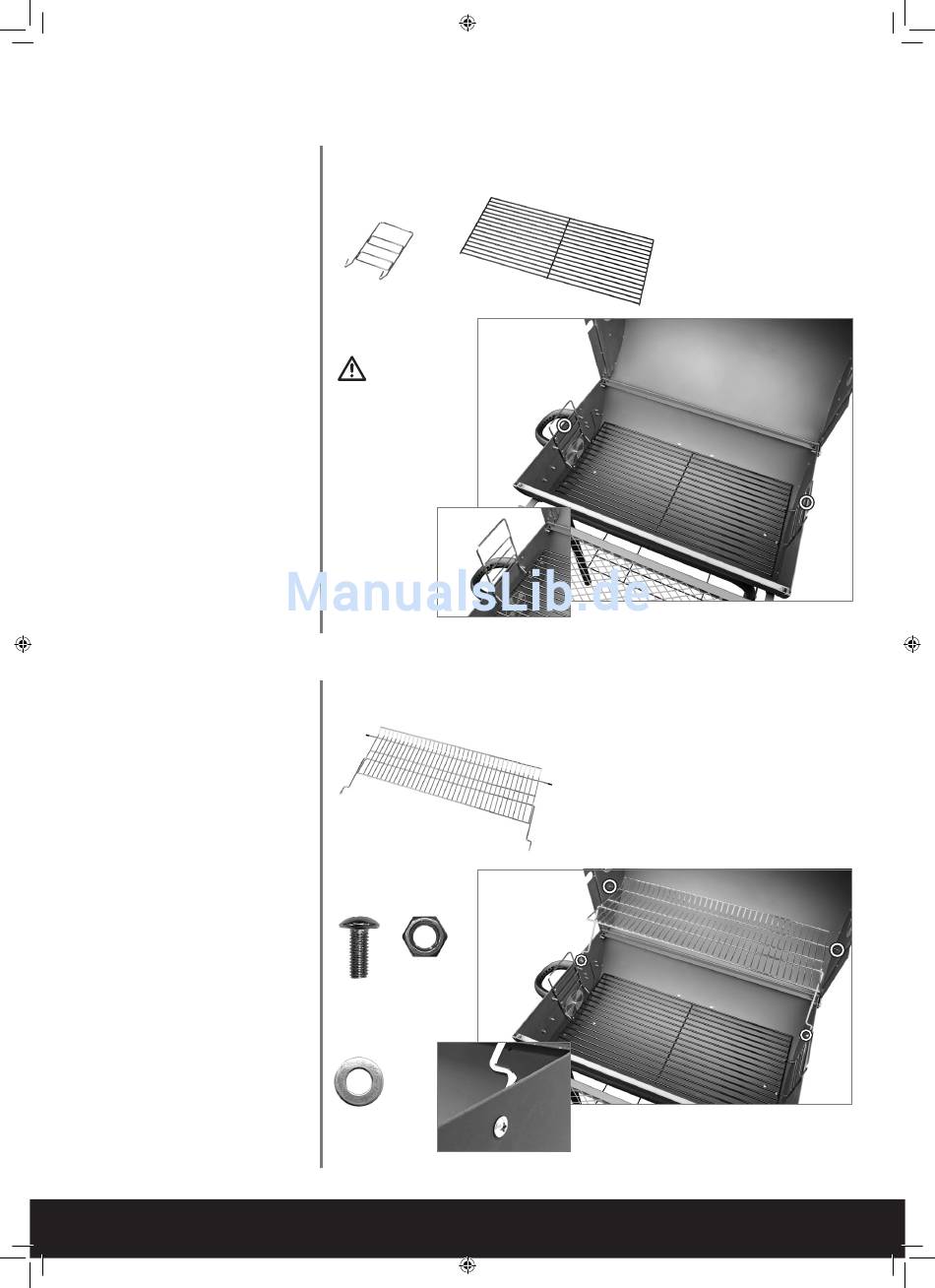

Handvat van houtskoolrooster 2x
Houtskoolrooster 1x
Bevestig de 2 handvaten van het
houtskoolrooster aan het houtskool-
rooster zoals afgebeeld.
Plaats de 2 handvaten van het
houtskoolrooster op de haken aan
beide kanten van de vuurbak.
Het houtskoolrooster kan op vier
hoogtes worden ingesteld met
behulp van de handvaten van het
houtskoolrooster.
Warmhoudrooster 1x
Schroef M6x12 2x
Ring M6 2x
Moer M6 2x
Schuif de bovenste uiteinden van
het warmhoudrooster door de gaten
in het deksel.
Bevestig het warmhoudrooster aan
de vuurbak met 2 M6x12 schroeven,
2 M6 ringen en 2 M6 moeren.
15
2x
Handvat van
houtskool-
rooster
16
1x
Warmhoudrooster
2x 2x
M6x12 M 6
2x
M 6
1x
Houtskoolrooster
NEDERLANDS | 71
