Tenneker TC-Barrel II Gebrauchsanweisung Seite 11

Langes Bein 1x
Rad Bein 1x
Schraube M6x12 4x

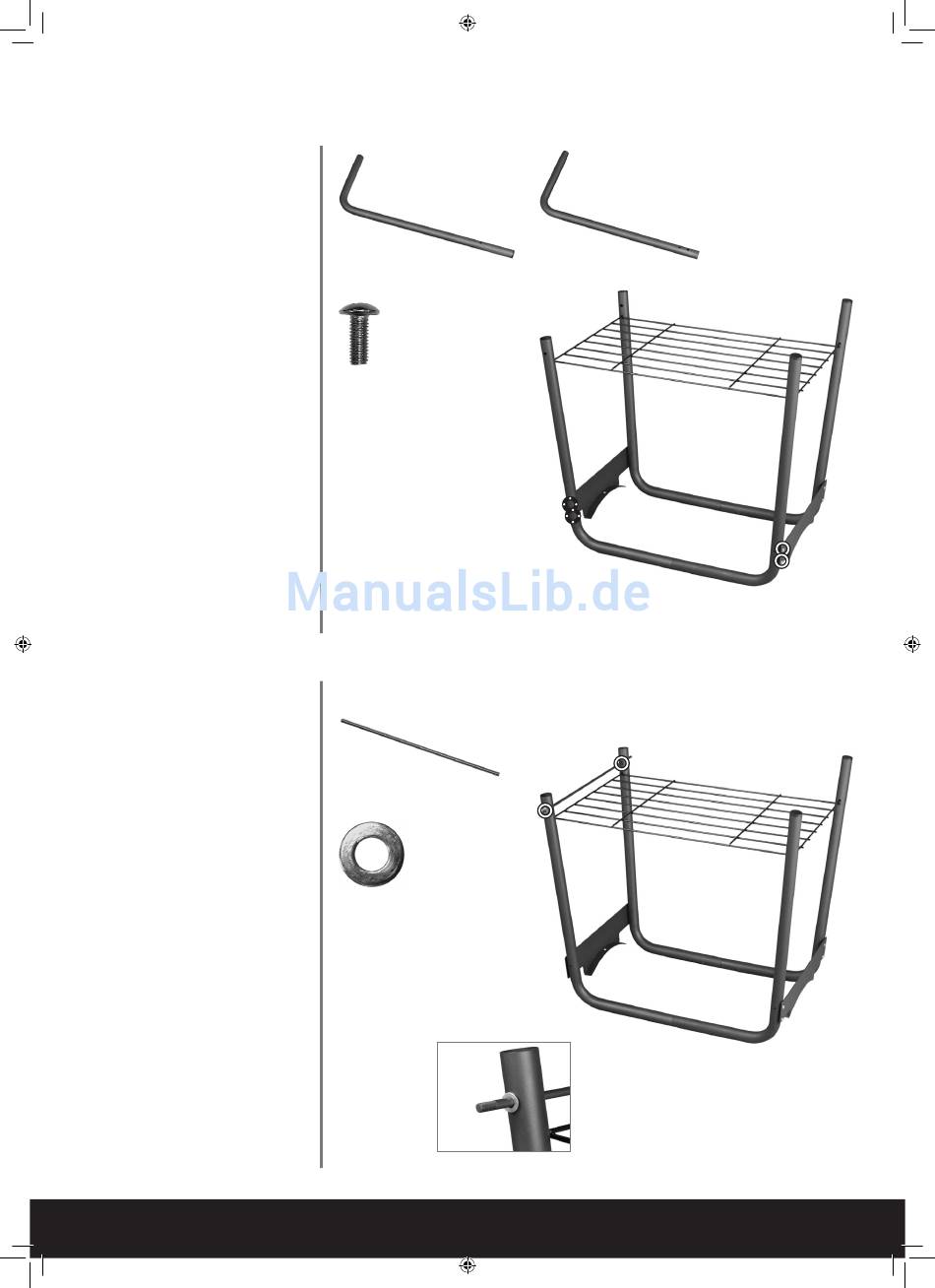

Die verbleibenden Stützbeine so
verbinden, dass die Nietmuttern
nach innen zeigen und das kürzere
Stützbein auf der linken Seite ist.
Die Enden der Bodenablage in die
Bohrungen der Stützbeine schieben.
Die 2 Stützbeinbügel mit Hilfe der
4 Schrauben M6x12 an die Stützbei-
ne montieren, aber die Schrauben
noch nicht vollständig anziehen.
Radachse 1x
Unterlegscheibe M8 2x
Die Radachse durch die Bohrun-
gen in den kürzeren Stützbeinen
schieben und an beiden Aussensei-
ten jeweils 1 Unterlegscheibe M8
anbringen.
3
1x
Langes Bein
4x
M6x12
4
1x
Radachse
2x
M8
1x
Rad Bein
DEUTSCH | 11
