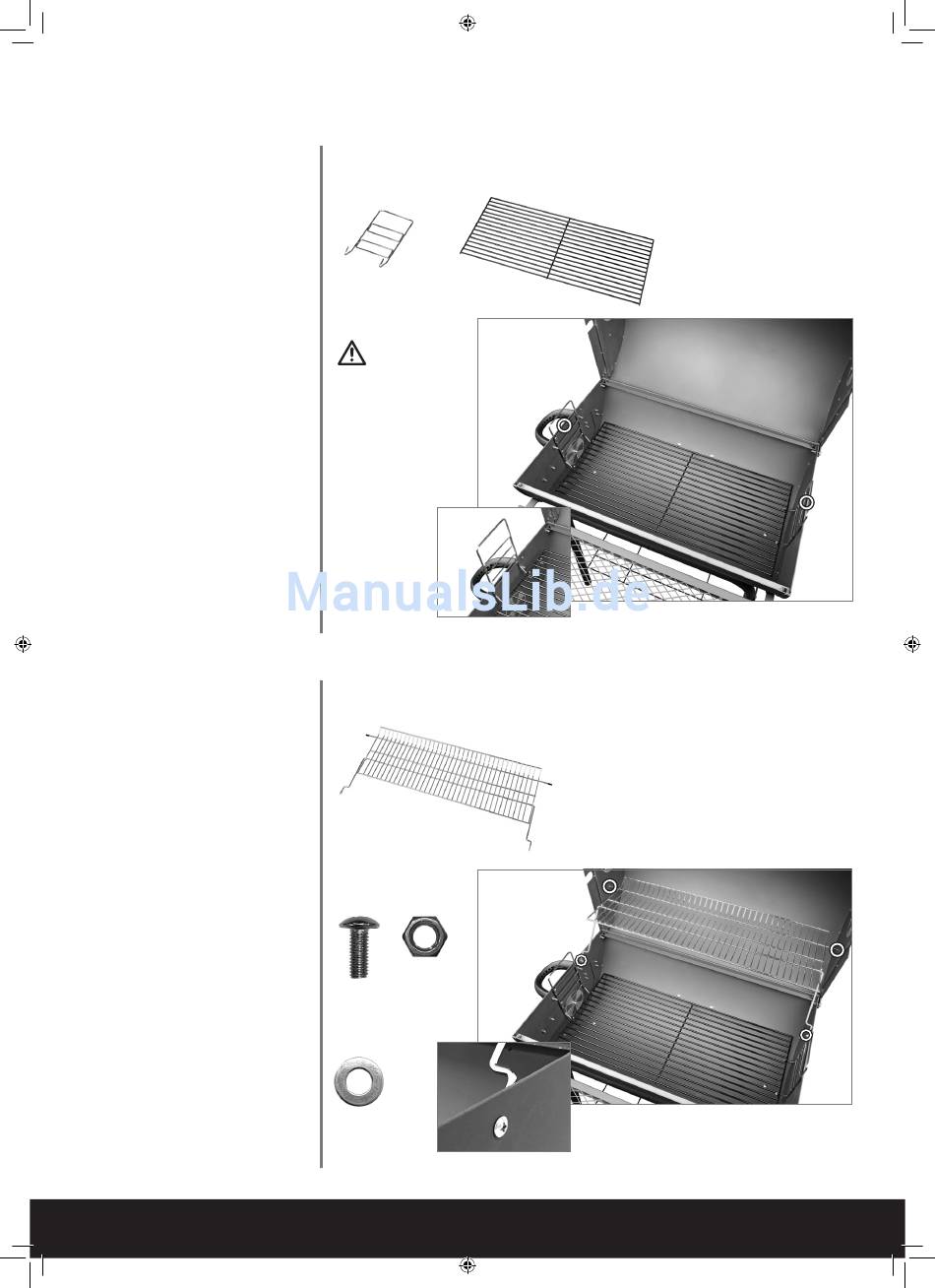

Tenneker TC-Barrel II Gebrauchsanweisung Seite 17

Griff für Kohlerost 2x
Kohlerost 1x
Die 2 Kohlerostgriffe wie abgebildet
am Kohlerost montieren.
Die 2 Kohlerostgriffe in die Haken
an beiden Seiten der Feuerkammer
einhängen.
Der Kohlerost kann mit Hilfe der
Kohlerostgriffe auf vier Höhen
eingestellt werden.
Warmhalteaufsatz 1x
Schraube M6x12 2x
Unterlegscheibe M6 2x
Mutter M6 2x
Die oberen Enden des Warmhal-
teaufsatzes durch die Bohrungen
des Deckels schieben.
Den Warmhalteaufsatz mit Hilfe der
2 Schrauben M6x12, 2 Unterleg-
scheiben M6 und 2 Muttern M6 an
die Feuerkammer montieren.
15
2x
Griff für
Kohlerost
16
1x
Warmhalteaufsatz
2x 2x
M6x12 M6
2x
M6
1x
Kohlerost
DEUTSCH | 17
