EX-
EX
EX
-
-
16440 / 16450
16440 / 16450
16440 / 16450
JUMPER EINSTELLUNG & ANSCHLÜSSE:
J4:
Pin
Signal Name
1
TPA+
2 4 6 8 10
2
TPA-
3
GND
1 3 5 7 9
4
GND
5
TPB+
HARDWARE INSTALLATION :
Beachten Sie bitte die folgenden Installationshinweise. Da es grosse Unterschiede bei
Computern gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Gegebenenfalls installieren sie nun die externe Stromversorgung zur Entlastung des
Mainboards! (siehe Jumper Einstellung und Anschlüsse JP1 & J6)
4.
Suchen Sie jetzt einen freien Steckplatz (siehe Kompatibilität bei Technische Daten)
und stecken Sie die Karte vorsichtig in den ausgewählten Steckplatz ein. Beachten
Sie dass die Karte korrekt eingesteckt wird und das kein Kurzschluss entsteht.
5.
Danach befestigen Sie die Karte mit einer Schraube am Gehäuse.
6.
Jetzt können sie das Computergehäuse mit den Schrauben wieder schliessen.
TREIBER INSTALLATION :
Windows ME
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automa-
tisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Geräte" folgende
Einträge sehen: <Texas Instruments OHCI konformer IEEE1394 Hostcontroller> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
Windows 2000 XP / Server2003 und Server 2008 (R2)
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automa-
tisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Geräte" folgende
Einträge sehen: <Texas Instruments OHCI konformer IEEE1394 Hostcontroller> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
Windows Vista
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automa-
tisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Geräte" folgende
Einträge sehen: <Texas Instruments OHCI konformer IEEE1394 Hostcontroller> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
2
Deutsch
Deutsch
Deutsch
EX
EX
EX-
-
-
16440 / 16450
16440 / 16450
16440 / 16450
TREIBER INSTALLATION :
Windows 7/ 8
Pin
Signal Name
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automa-
6
TPB-
tisch installiert wird.
7
+12VDC Bus Power
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
8
+12VDC Bus Power
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Geräte" folgende
9
——
Einträge sehen: <Texas Instruments OHCI konformer IEEE1394 Hostcontroller> .
10
GND
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
MAC
Sie benötigen keine Treiber, da diese im Mac OS bereits integriert sind und die Karte
automatisch installiert wird. Lediglich unter Mac OS 8.6 ist zuvor ein Update notwendig.
Dieses erhalten sie auf der Mac Homepage. (Stichwort Firewire Support 2.8.x)
LINUX
Da sich die einzelnen Distributionen und Kernelversionen sehr von einander unterschei-
den können wir ihnen leider hier leider keine Installationsanweisung geben. Bitte halten
sie sich an die Installationsanweisung für IEEE1394 Anschlüsse ihrer Linux Version.
Deutsch
Deutsch
Deutsch

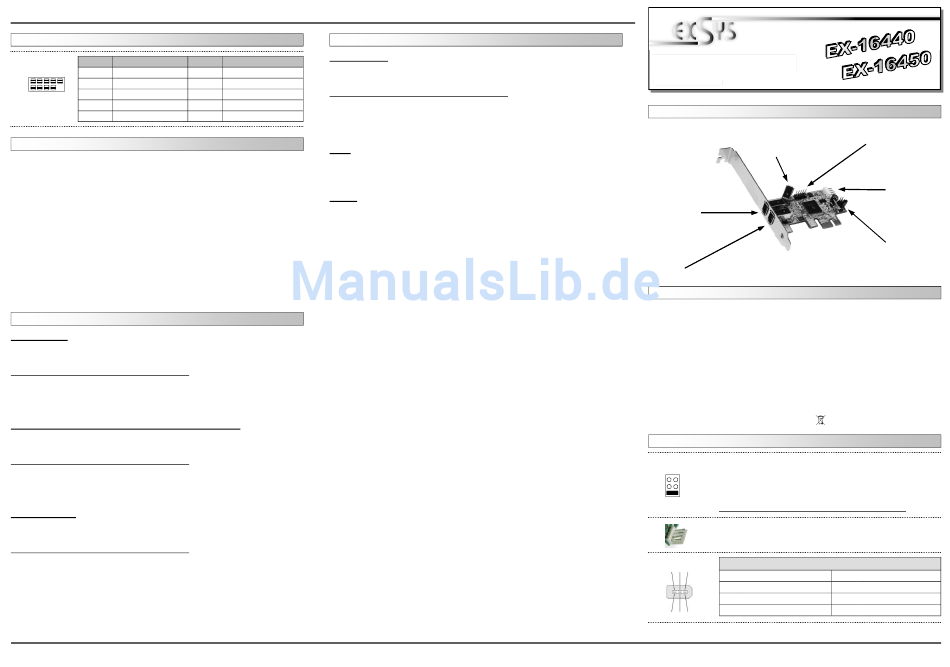

LAYOUT :
J3: Port 2
Shared with the
Internal port J5
J2: Port 1
DESCRIPTION & TECHNICAL INFORMATION :
The EX-16440/16450 is a plug & play high-speed IEEE1394 expansion card for the PCI-
Express bus. It provides 2 external plus 1 internal port. It uses data transfer rates up to 400Mbit/
s. The design fully utilize the TI chipset, which represents the latest in high speed IEEE1394a
interface technology. It provides a secure and very high data transfer on each single port. It
supports PCI-Epress slots with 12Volt. It is not possible to change the address or IRQ settings
manually, they will be obtained automatically by the system (BIOS) and operating system. It
provides also a internal 10Pin header to connect front panel devices. The EX-16440 is a low
profile card for slim line PC case.
Compatibility:
Operating system:
Connectors:
Extent of delivery:
Certificates:
JUMPER SETTING & CONNECTORS:
JP1:
J6:
J2 & J3:
3
User Manual
User Manual
Vers. 1.2 / 01.03.13
J5: Port 2
Shared with the
external port J3
PCI-Express x1 to x16 bus
WinME/ 2000/ XP/ Server 2003&2008/ Vista/ 7/ 8, MAC und Linux
3 x 6Pin IEEE1394a, 1 x 10 Pin, 1 x 4Pin Power
EX-16440 or 16450, English manual
CE CE CE CE
/ FCC / RoHS / WEEE
DE97424562 / WHQL
PCI-E = Power from PCI-EXPRESS BUS (default)
AUX
AUX = Power from PC power supply
(For safe direct power from pc power supply to provide sufficient power
PCI-E
for devices with high power consumption).
Connector J6 must be connected with PC power supply!
If JP1 is set to AUX J6 must be connected with pc power supply!
Please make sure you connect the plug in the right direction.
Never connect or release the plug while the PC power is on!
IEEE 1394 6Pin port:
2 4 6
Pin
Signal
1
Power
2
GND
3
TPB-
1 3 5
4
J4: 10 Pin Motherboard
compatible connector
for front panels
J6:
External
Power connector
JP1:
Select power
Source
Pin
Signal
4
TPB+
5
TPA-
6
TPA+
