HARDWARE INSTALLATION:
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-16502E
geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computer-
systems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Gegebenenfalls installieren Sie nun die externe Stromversorgung zur Entlastung des
Mainboards!
4.
Suchen Sie jetzt einen freien Steckplatz (siehe Kompatibilität bei Technische Daten)
und stecken Sie die Karte vorsichtig in den ausgewählten Steckplatz ein. Beachten
Sie das die Karte korrekt eingesteckt wird und das kein Kurzschluss entsteht.
5.
Danach befestigen Sie die Karte mit einer Schraube am Gehäuse.
6.
Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION:
Windows ME:
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automa-
tisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Geräte" folgen-
de Einträge sehen: <Texas Instruments OHCI konformer IEEE1394 Hostcontrol-
ler> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
Windows 2000/ XP/ Server 2003 und Server 2008 (R2):
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automa-
tisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Geräte" folgen-
de Einträge sehen: <Texas Instruments OHCI konformer IEEE1394 Hostcontrol-
ler> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
Windows Vista und 7:
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automa-
tisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Geräte" folgen-
de Einträge sehen: <Texas Instruments OHCI konformer IEEE1394 Hostcontrol-
ler> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
MAC:
Sie benötigen keine Treiber, da diese im Mac OS bereits integriert sind und die Karte
automatisch installiert wird. Lediglich unter Mac OS 8.6 ist zuvor ein Update notwendig.
Dieses erhalten Sie auf der Mac Homepage. (Stichwort FireWire Support 2.8.x)
LINUX:
Da sich die einzelnen Distributionen und Kernelversionen sehr voneinander unterschei-
den, können wir Ihnen leider keine Installationsanweisung geben. Bitte halten Sie sich
an die Installationsanweisung für IEEE1394 Anschlüsse Ihrer Linux Version.
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
16502E
16502E
16502E
Deutsch
Deutsch
Deutsch

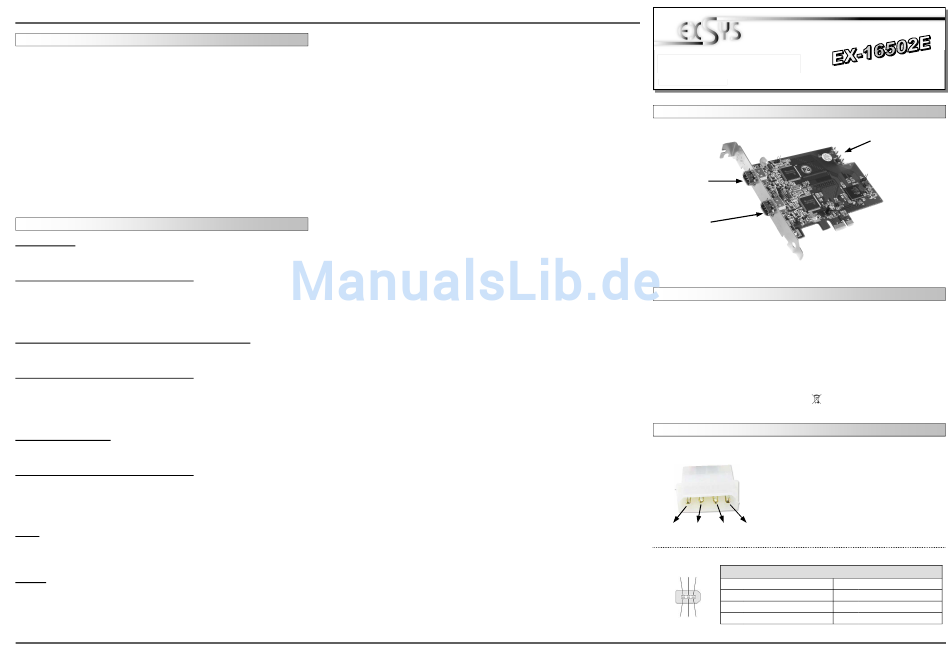

LAYOUT:
DESCRIPTION & TECHNICAL INFORMATION:
The EX-16502E Dual IEEE 1394A dual host adapter is specially designed to connect
1394A devices to any computer with PCI-Express expansion slots. 1394A is an emerg-
ing IEEE bus interface standard for portable and desktop computing environments. It
provides an important linking technology which bridges the consumer and computer
markets, and facilitates the new digital "information highway".
Compatibility:
Operating system:
Connectors:
Extent of delivery: EX-16502E, Manual
Certificates:
JUMPER SETTING & CONNECTORS:
JP1:
J2-J3:
3
User Manual
User Manual
Vers. 1.1 / 02.02.12
J2:
Port 1
J3:
Port 2
PCI-Express x1 till x16
WIN ME/ 2000/ XP/ Server 2003 & 2008/ Vista/ 7/ MAC/ Linux
2x 6 Pin IEEE1394a Port, 1x 4 pin Molex
CE
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
CE CE
Never connect or release the plug while the PC is sup-
plied with power!
1 +12V 2 GND
3 GND
4 +5V
IEEE 1394a 6 Pin FireWire port
2 4 6
Pin
Signal
1
Power
2
GND
3
TPB-
1 3 5
4
JP1:
Power plug from
The PC power supply
Pin
Signal
4
TPB+
5
TPA-
6
TPA+
