Vorgehensweise zum Austausch der Komponenten des Schnittstellenwandlers

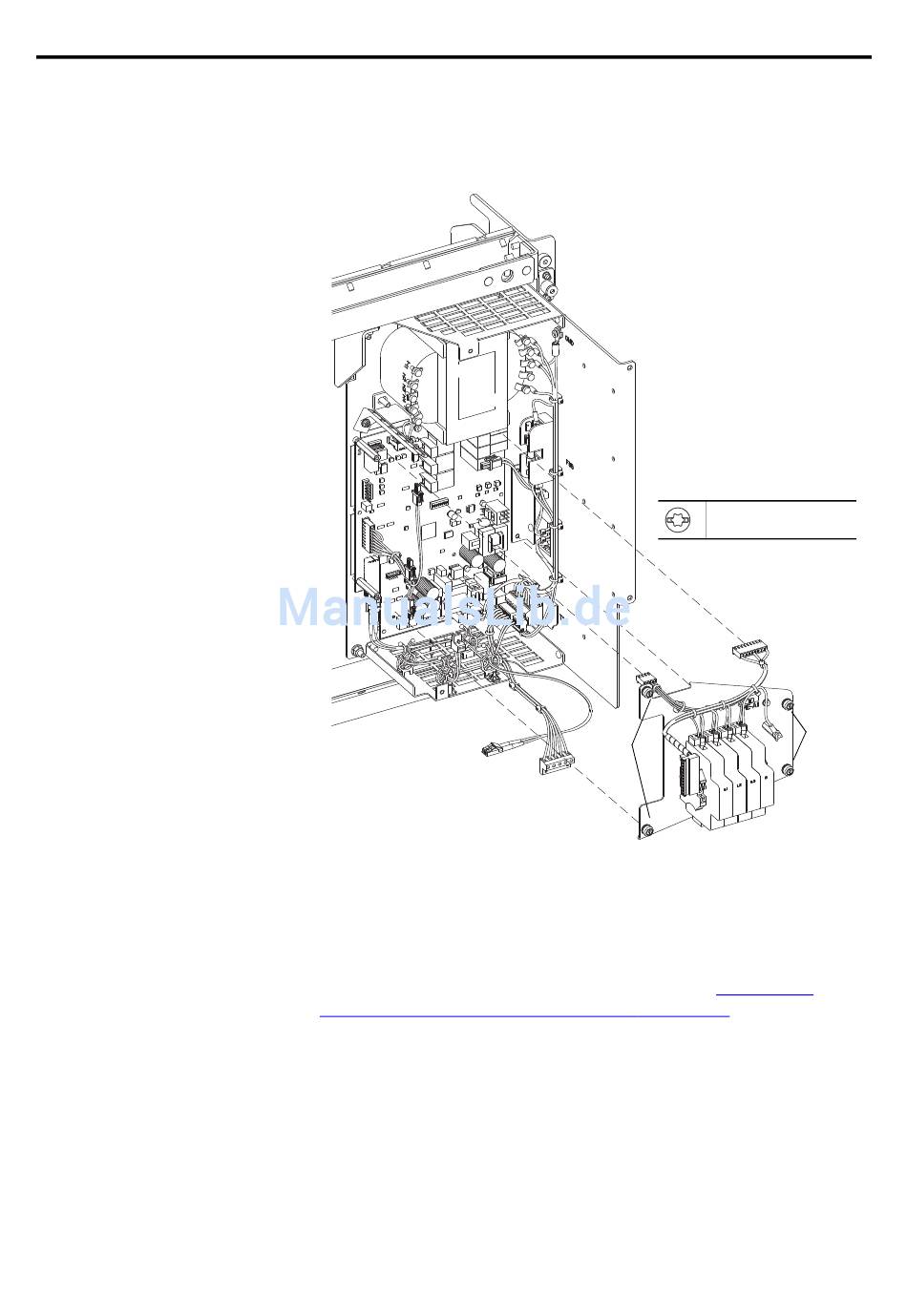

9. Lösen Sie die vier unverlierbaren M4-Schaltschrankschrauben an der
Montageplatte der Überspannungsschutzeinrichtung und bauen Sie die
Überspannungsschutzeinrichtungs-Baugruppe aus.
Installieren der Überspannungsschutzeinrichtungs-Baugruppe
Installieren Sie die Überspannungsschutzeinrichtungs-Baugruppe, indem Sie die
Reihenfolge der Schritte für den Ausbau umkehren. Siehe
Überspannungsschutzeinrichtungs-Baugruppe auf Seite
Rockwell Automation-Publikation 750-TG001A-DE-P – September 2010
T20 oder F – 6,4 mm
1,8 Nm
Lösen Sie
die Schrau-
ben (2)
Ausbauen der
103.
Kapitel 5
Lösen Sie
die Schrau-
ben (2)
105
