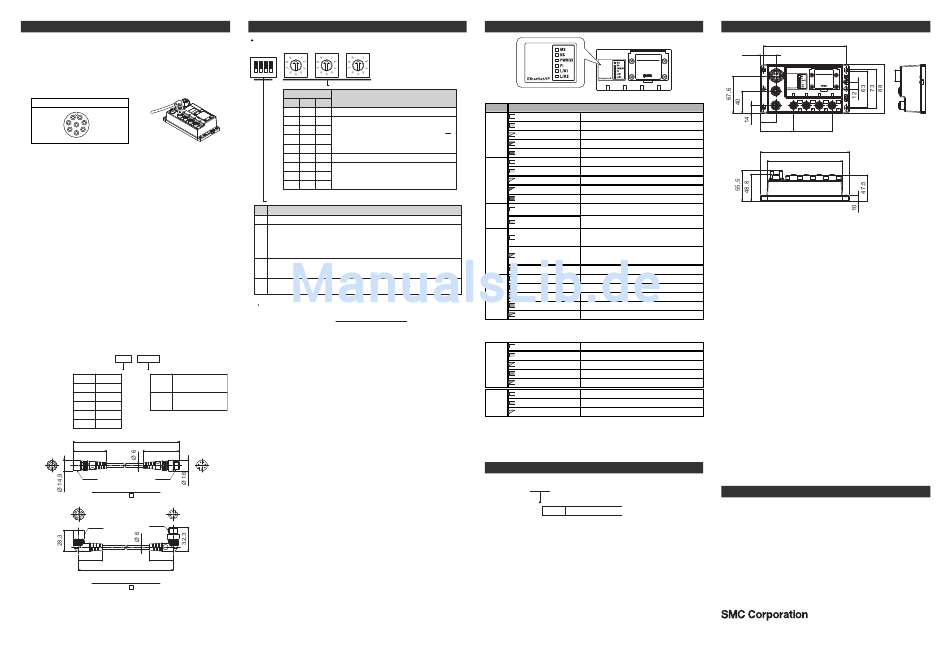

EX500-TFS43DE
5 Montage und Installation (Fortsetzung)
3. Abzweigungsverdrahtung
Die Mehrfachanschlussplatte an die SI-Einheit oder an eine
Eingangseinheit mithilfe eines Abzweigungskabels (Kabel mit
M12-Stecker) an einen Abzweigungsanschluss (COM A bis D)
anschließen.
Ein Abzweigungsanschluss kann an bis zu 32 Eingänge und
32 Ausgänge (max. 4 Einheiten) angeschlossen werden.
Abzweigungsanschluss (COM A bis D)
Das nachfolgend spezifizierte Abzweigungskabel verwenden.
Bestellschlüssel: EX500-AC 030 - SSPS
Kabellänge (L)
Stecker
003
0,3 [m]
Buchsenseite: gerade
SSPS
Steckerseite: gerade
005
0,5 [m]
010
1 [m]
Buchsenseite: Winkel
SAPA
Steckerseite: Winkel
030
3 [m]
050
5 [m]
100
10 [m]
L
48
52
M12
M12
gerader Anschluss
EX500-AC -SSPS
M12
M12
31,3
31,3
L
Winkel-Anschluss
EX500-AC -SAPA
(Einheit: mm)
kleinster zulässiger Biegeradius: 40 mm (fixiert)
6 Einstellungen
Schaltereinstellung
x100
x10
x1
DIP SW
0
0
0
ON
1 2 3 4
IP-Adresse
Einstellung
Beschreibung
x100
x10
x1
0
0
0
dezentrale Steuerung (DHCP)
0
0
1
0
0
2
Manuelle Einstellung der IP-Adresse: 192.168.Y.X X
(X: 1-254)
:
:
:
2
5
4
2
5
5
DHCP
2
5
6
:
:
:
reserviert
9
9
9
Die werkseitige Einstellung ist 0.
DIP-Schalter
Nr.
Beschreibung
1
reserviert (fixiert auf OFF)
Einstellung HOLD/CLEAR
ON: Halten des Ausgangs bei EtherNet / IP
Kommunikationsfehler.
TM
2
OFF: Einstellen des Ausgangsstatus bei EtherNet / IP
Kommunikationsfehler via Netzwerk.
TM
Die Einstellung ist CLEAR (gelöscht), wenn keine Einstellungen durchgeführt werden
(bei Lieferung).
Einstellung der Betriebsart
3
ON: verteiltes Gateway-System (64 Punkte)
OFF: verteiltes Gateway-System 2 (128 Punkte)
Manuelle Einstellung der IP-Adresse: 192,168.Y Y .X .X
4
(Y: OFF_0, ON_1)
Die werkseitige Einstellung ist OFF.
Konfiguration
Eine kompatible EDS-Datei für die Herstellung des Netzwerks verwenden.
Siehe SMC-Webseite (URL http://www.smcworld.com) für die Konfiguration
und kompatible EDS-Datei für das Produkt.
7 LED
GATEWAY UNIT
GATEWAY UNIT
EX500 SERIES
EX500 SERIES
COM A COM B COM C COM D
Anzeige
Beschreibung
Die LED leuchtet nicht
Die Spannungsversorgung für Eingang und Steuerung ist OFF
normaler Betrieb
Die grüne LED leuchtet
MS
Die grüne LED blinkt
Fehler in der Parametereinstellung
Die rote LED blinkt
Diagnosefehler
Die rote LED leuchtet
nicht behebbarer Fehler
Die LED leuchtet nicht
Die IP-Adresse ist nicht eingestellt
Die grüne LED leuchtet
EtherNet/IP
-Kommunikation ist hergestellt
TM
NS
Die grüne LED blinkt
EtherNet/IP
-Kommunikation ist nicht hergestellt
TM
Die rote LED blinkt
Zeitüberschreitung der EtherNet / IP
-Kommunikation
TM
Die rote LED leuchtet
IP-Adresse wurde dupliziert
Spannungsversorgung des Elektromagnetventils ist
Die LED leuchtet nicht
ausgeschaltet
PWR(V)
Spannungsversorgung des Elektromagnetventils ist
Die grüne LED leuchtet
eingeschaltet
zwangsgerichteter Ausgangsmodus ist deaktiviert
Die LED leuchtet nicht
(normaler Betrieb)
PI
Ethernet UCMP Echo-Anfrage (Ping-Befehl) ist
Die orange LED blinkt
eingegangen
Die orange LED leuchtet
zwangsgerichteter Ausgangsmodus ist eingeschaltet
Die LED leuchet nicht
keine Verbindung, keine Aktivität (Anschluss1)
Verbindung, keine Aktivität (Anschluss1, 100 Mbps)
Die grüne LED leuchtet
L/A1
Verbindung, Aktivität (Anschluss1, 100 Mbps)
Die grüne LED blinkt
Verbindung, keine Aktivität (Anschluss1, 10 Mbps)
Die orange LED leuchtet
Die orange LED blinkt
Verbindung, Aktivität (Anschluss1, 10 Mbps)
Die LED leuchtet nicht
keine Verbindung, keine Aktivität (Anschluss2)
Die grüne LED leuchtet
Verbindung, keine Aktivität (Anschluss2, 100 Mbps)
L/A2
Die grüne LED blinkt
Verbindung, Aktivität (Anschluss2, 100 Mbps)
Verbindung, keine Aktivität (Anschluss2, 10 Mbps)
Die orange LED leuchtet
Verbindung, Aktivität (Anschluss2, 10 Mbps)
Die orange LED blinkt
Die LED leuchtet nicht
nicht angeschlossen
COM A
Die grüne LED leuchtet
normaler Betrieb
bis D
Die grüne LED blinkt
Diagnosefehler
8 Bestellschlüssel
EX500-G EN2
Feldbus
EN2
EtherNet/IP
TM
9 Außenabmessungen (mm)
148
28,9
GATEWAY UNIT
EX500 SERIES
COM A
COM B
COM C
COM D
28
60
3×23
160
136
10 Kontakt
ÖSTERREICH
(43) 2262 62280-0
LETTLAND
(371) 781 77 00
BELGIEN
(32) 3 355 1464
LITAUEN
(370) 5 264 8126
BULGARIEN
(359) 2 974 4492
NIEDERLANDE
(31) 20 531 8888
TSCHECH. REP. (420) 541 424 611
NORWEGEN
(47) 67 12 90 20
DÄNEMARK
(45) 7025 2900
POLEN
(48) 22 211 9600
ESTLAND
(372) 651 0370
PORTUGAL
(351) 21 471 1880
FINNLAND
(358) 207 513513
RUMÄNIEN
(40) 21 320 5111
FRANKREICH
(33) 1 6476 1000
SLOWAKEI
(421) 2 444 56725
DEUTSCHLAND
(49) 6103 4020
SLOWENIEN
(386) 73 885 412
GRIECHENLAND
(30) 210 271 7265
SPANIEN
(34) 945 184 100
UNGARN
(36) 23 511 390
SCHWEDEN
(46) 8 603 1200
IRLAND
(353) 1 403 9000
SCHWEIZ
(41) 52 396 3131
ITALIEN
(39) 02 92711
GROSSBRITANNIEN
(44) 1908 563888
URL http://www.smcworld.com (Global) http://www.smc.eu (Europa)
Die Angaben können ohne vorherige Ankündigung vom Hersteller geändert werden.
© 2015 SMC Corporation Alle Rechte vorbehalten
