EX
EX-
EX
-
-
11063V
11063V
11063V
JUMPER EINSTELLUNG & ANSCHLÜSSE
J7:
USB 2.0 - 10 Pin Stecker (Standard)
1
2
Pin
Signal
Pin
+5VCC
+5VCC
Data1-
3
4
Data2-
1
VCC1 +5V
5
6
Data1+
5
Data2+
GND
8
GND
2
VCC2 +5V
6
7
9
10
3
DATA1-
7
4
DATA2-
8
Achtung!!!
Bitte achten Sie darauf das die Kabel richtig verbunden
sind. Falsch angeschlossene Kabel können Ihre Hardware
zerstören! Die Bezeichnungen der Kabel müssen mit denen
unserer Karte übereinstimmen.
Sollten Sie die interne USB A-Buchse J2 nutzen, steht
Ihnen nur ein Anschluss des 10 Pin Steckers zu Verfügung!
HARDWARE INSTALLATION
Achtung! Wenn Sie Windows 98/ ME/ Windows 2000 ohne Service Pack 4 oder XP ohne
Service Pack verwenden, installieren Sie bitte zuerst die Treiber von der CD wie unter
Treiber Installation beschrieben!
Wenn Sie die Treiber Installation abgeschlossen haben oder Sie Windows 2000 mit SP4,
XP inkl. Service Pack 2 oder 3, Vista, 7 oder 8 verwenden, fahren Sie bitte mit der Hard-
ware Installation wie folgt fort:
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-11063V geben. Bei Unklar-
heiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Wenn Ihr PC-Gehäuse einen USB Anschluss vorne am Gehäuse hat oder Sie ein front
panel einsetzten möchten, folgen Sie bitte der Installationsanweisung (siehe J7 oben).
Sollten die Kabel nicht beschriftet sein wenden Sie sich bitte an den Gehäusehersteller.
4.
Gegebenenfalls installieren Sie nun die externe Stromversorgung zur Entlastung des Main-
boards! (siehe Jumper Einstellung und Anschlüsse JP1 & J6)
5.
Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-11063V vor-
sichtig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-11063V
korrekt eingesteckt wird und das kein Kurzschluss entsteht.
6.
Danach befestigen Sie die EX-11063V mit einer Schraube am Gehäuse.
7.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows 98/ ME
Legen Sie bitte die Treiber CD in Ihr CD-ROM Laufwerk z.B. D:\ und öffnen Sie das Verzeichnis
D:\USB 2.0\NEC\WIN9.x auf der CD.
Starten Sie das File "U2v2_1.exe". Folgen Sie nun dem Setup Programm und schließen Sie
die Installation ab. Danach fahren Sie bitte Ihren PC herunter und installieren Sie die Karte wie
im Punkt Hardware Installation beschrieben. Jetzt können Sie Ihren PC wieder starten und die
Karte wird dann automatisch erkannt.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB Geräte" folgende Einträge
sehen: <NEC USB Open Host Controller> <PCI USB 2.0 Host Controller> <USB 2.0 Root
Hub Device> <USB Stamm Hub>.
Sind diese oder ähnliche Einträge vorhanden, ist die EX-11063V richtig installiert.
2
Deutsch
Deutsch
Deutsch
EX
EX
EX-
-
-
11063V
11063V
11063V
TREIBER INSTALLATION
Windows 2000/ Server 2000
Sollten Sie Windows 2000 mit Service Pack 4 installiert haben, benötigen Sie keine Treiber, da
diese im Windows integriert sind und die EX-11063V automatisch installiert wird.
Signal
Pin
Signal
DATA1+
9
NC
Sollten Sie Service Pack 4 nicht installiert haben, legen Sie bitte die Treiber CD in Ihr CD-ROM
Laufwerk z.B. D:\ und öffnen Sie das Verzeichnis D:\USB 2.0\NEC\WIN2K auf der CD. Starten
DATA2+
10
NC
Sie das File "U2v2_1.exe". Folgen Sie nun dem Setup Programm und schließen Sie die
GND1
Installation ab. Danach fahren Sie bitte Ihren PC herunter und installieren Sie die Karte wie im
Punkt Hardware Installation beschrieben. Jetzt können Sie Ihren PC wieder starten und die
GND2
Karte wird dann automatisch erkannt.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB Geräte" folgende Einträge
sehen: <NEC PCI zu USB Open Host Controller> <NEC PCI zu USB Open Host Control-
ler> <USB 2.0 Root Hub Device> <USB Root Hub>.
Sind diese oder ähnliche Einträge vorhanden, ist die EX-11063V richtig installiert.
Windows XP/ Server 2003
Sollten Sie Windows XP mit Service Pack 2 oder 3 installiert haben, benötigen Sie keine
Treiber, da diese im Windows integriert sind und die EX-11063V automatisch installiert wird.
Sollten Sie Service Pack 2 oder 3 nicht installiert haben oder Sie verwenden Server 2003,
legen Sie bitte die Treiber CD in Ihr CD-ROM Laufwerk z.B. D:\ und öffnen Sie das Verzeichnis
D:\USB 2.0\NEC\WINXP auf der CD. Starten Sie das File "U2v2_1.exe". Folgen Sie nun dem
Setup Programm und schließen Sie die Installation ab. Danach fahren Sie bitte Ihren PC herun-
ter und installieren Sie die Karte wie im Punkt Hardware Installation beschrieben. Jetzt können
Sie Ihren PC wieder starten und die Karte wird dann automatisch erkannt.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB Geräte" folgende Einträge
sehen: <NEC PCI zu USB Enhanced Host Controller> <NEC PCI zu USB Open Host
Controller> <USB 2.0 Root Hub Device> <USB Root Hub>.
Sind diese oder ähnliche Einträge vorhanden, ist die EX-11063V richtig installiert.
Windows Vista/ 7/ 8
Sollten Sie Windows Vista, 7 oder 8 installiert haben, erkennt das Betriebssystem die Karte
automatisch und installiert diese.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB Geräte" folgende Einträge
sehen: <NEC PCI zu USB Open Host Controller> <NEC PCI zu USB Open Host Control-
ler> <USB 2.0 Root Hub Device> <USB Root Hub>.
Sind diese oder ähnliche Einträge vorhanden, ist die EX-11063V richtig installiert.
Deutsch
Deutsch
Deutsch

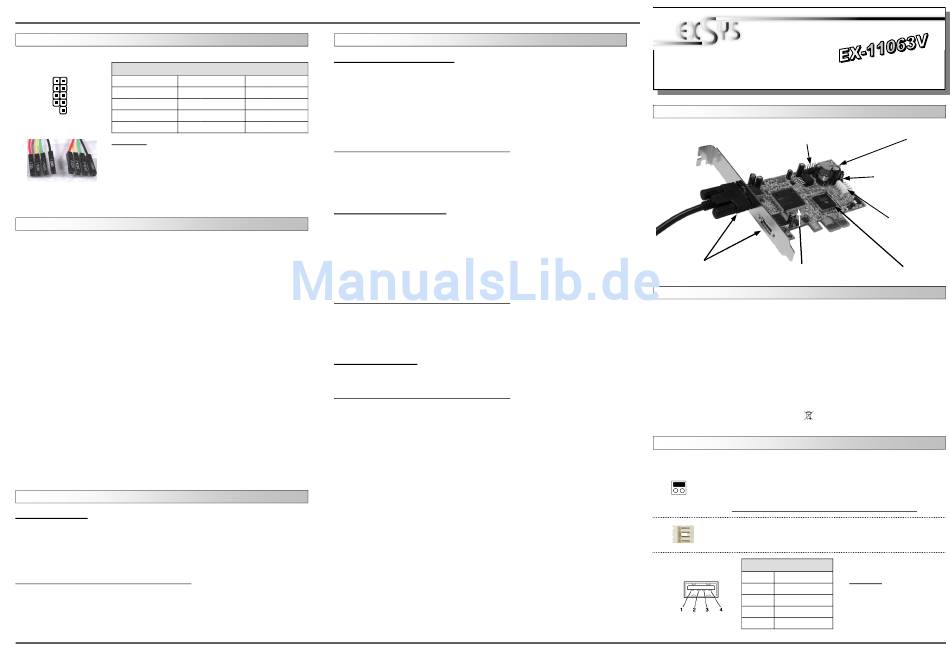

LAYOUT
J3-J4:
2 x external
USB 2.0 A-Port
DESCRIPTION & TECNICAL INFORMATION
The EX-11063V is a plug & play high-speed USB 2.0 expansion card for the PCI Express Bus.
The card provides 2 external and 2 internal ports. It uses data transfer rates up to 480Mbit/s.
The EX-11063V design fully utilize the NEC chipset, which represents the latest in high speed
USB interface technology. In combination with the fast PCI-Express bus it provides a secure
and very high data transfer on each single port. It supports all PCI-Express slots x1 to x16. It is
not possible to change the address or IRQ settings manually, they will be obtained automati-
cally by the system (BIOS) and operating system. The EX-11063V provides screw holes to lock
optional USB cables.
Compatibility:
Operating system:
Connectors:
Extent of delivery:
Certificates:
JUMPER SETTING & CONNECTORS
JP1:
J6:
J2-J4:
3
User Manual
User Manual
Vers. 1.3 / 04.03.13
J7: 2 x internal 10pin USB
connector for Front Panels
NEC Chipset
PCI-Express x1 to x16
WIN 9.x/ ME/ 2000/ Server 2003/ XP/ Vista/ 7/ 8/ MAC/ (Linux by OS)
2x external USB A-Port, 1x internal USB A-Port, 1x 10 pin Connector
EX-11063V, Driver CD, Manual
CE CE CE CE / FCC / RoHS / WEEE
DE97424562 / WHQL
PCI = Power from PCI-Express BUS (Default)
AUX = Power from PC Power Supply
P=PCI
(For safe direct power from pc power supply to provide sufficient
A=AUX
power for devices with high power consumption).
Connector J6 must be connected with PC power supply!
1 +5V
If JP1 is set to AUX, J6 must be connected with pc power supply!
2 GND
Please make sure you connect the plug in the right direction!
3 GND
Never connect or release the plug while the PC power is on!
4 +12V
USB 2.0 Pin's
Pin
Signal
1
VCC
2
DATA-
3
DATA+
4
GND
4
J2: 1 x internal
USB 2.0
A-Port
JP1:
Change power source
PCIe or AUX
J6:
Connector for PC
Power Supply
PCI-Express Bridge
Attention!
If you want to use both
connectors of J7, you can
not use the internal USB
A-Port J2!
