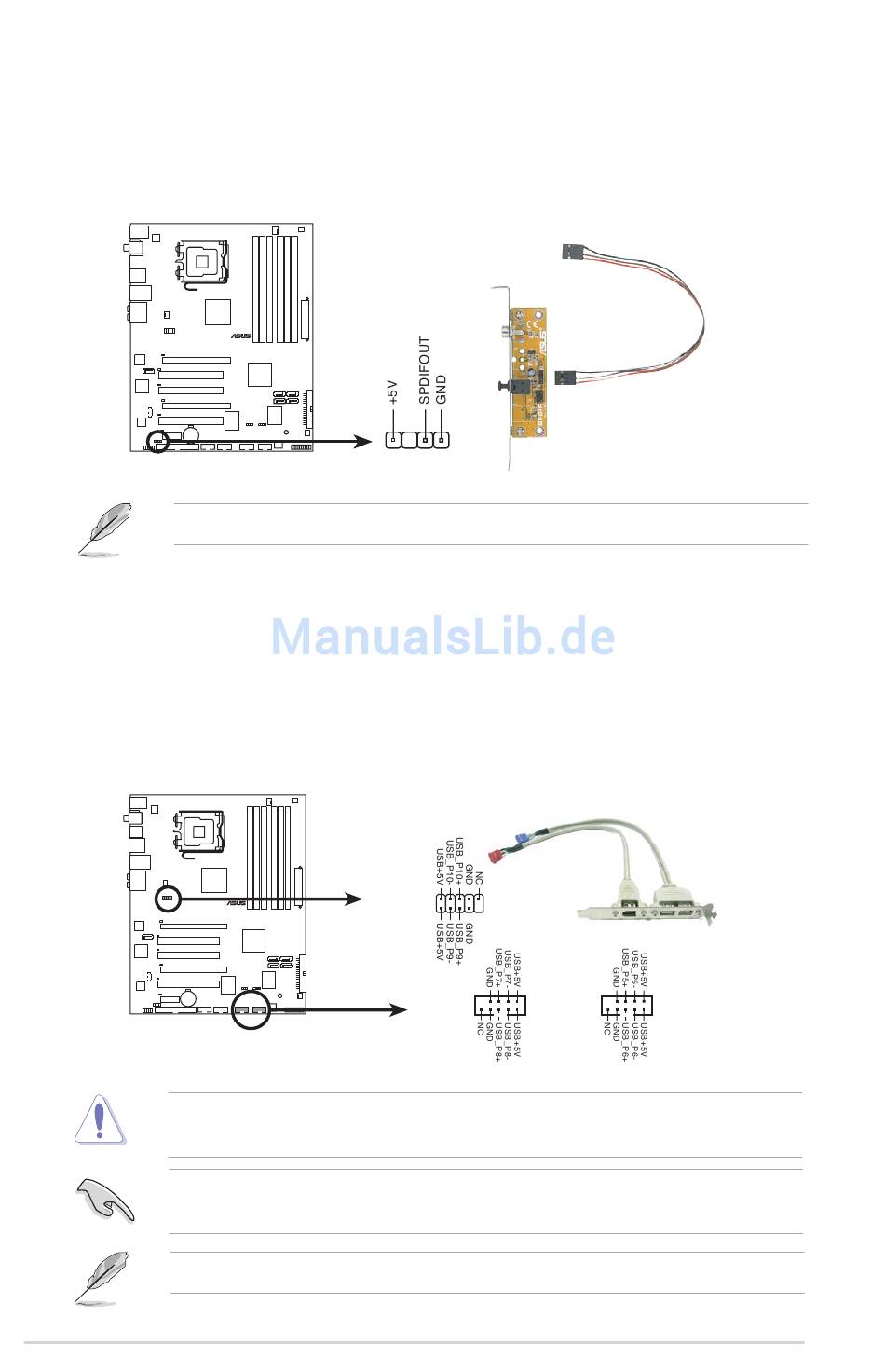

5. Digitaler Audioanschluss (4-1 pol. SPDIF_OUT)
Dieser Anschluss dient zum Verbinden des S/PDIF-Audiomoduls für
digitalen Sound. Verbinden Sie das eine Ende des S/PDIF-Audiokabels mit
diesem Anschluss und das andere Ende mit dem S/PDIF-Modul an einer
Steckplatzaussparung an der Gehäuserückseite.
P5KC Digitaler Audioanschluss
Das S/PDIF-Modul muss separat erworben werden.
6. USB-Anschlüsse (10-1 pol. USB78, USB 910, USB1112)
Diese Sockel dienen zum Einbauen von zusätzlichen USB 2.0-Anschlüssen.
Verbinden Sie das USB/GAME-Modulkabel mit einem dieser Sockel und
befestigen Sie das Modul anschließend an einer Steckplatzaussparung an
der Rückseite des Computergehäuses. Diese USB-Sockel entsprechen der
USB 2.0-Spezifi kation, welche Verbindungen mit einer Geschwindigkeit von
bis zu 480 Mbps ermöglicht.
P5KC USB 2.0-Anschlüsse
Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das
Motherboard beschädigt!
Verbinden Sie ein Ende des USB-Kabels mit dem ASUS Q-Connector, bevor sie
es mit dem integrierten USB-Anschluss verbinden.
Das USB 2.0-Modul muss separat erworben werden.
2-34
®
P5KC
®
P5KC
SPDIF_OUT
USB910
USB78 USB1112
Kapitel 2: Hardwarebeschreibungen
