2.4.3

Installieren eines DIMMs

Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere
Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das
Motherboard als auch die Komponenten schwer beschädigt werden.

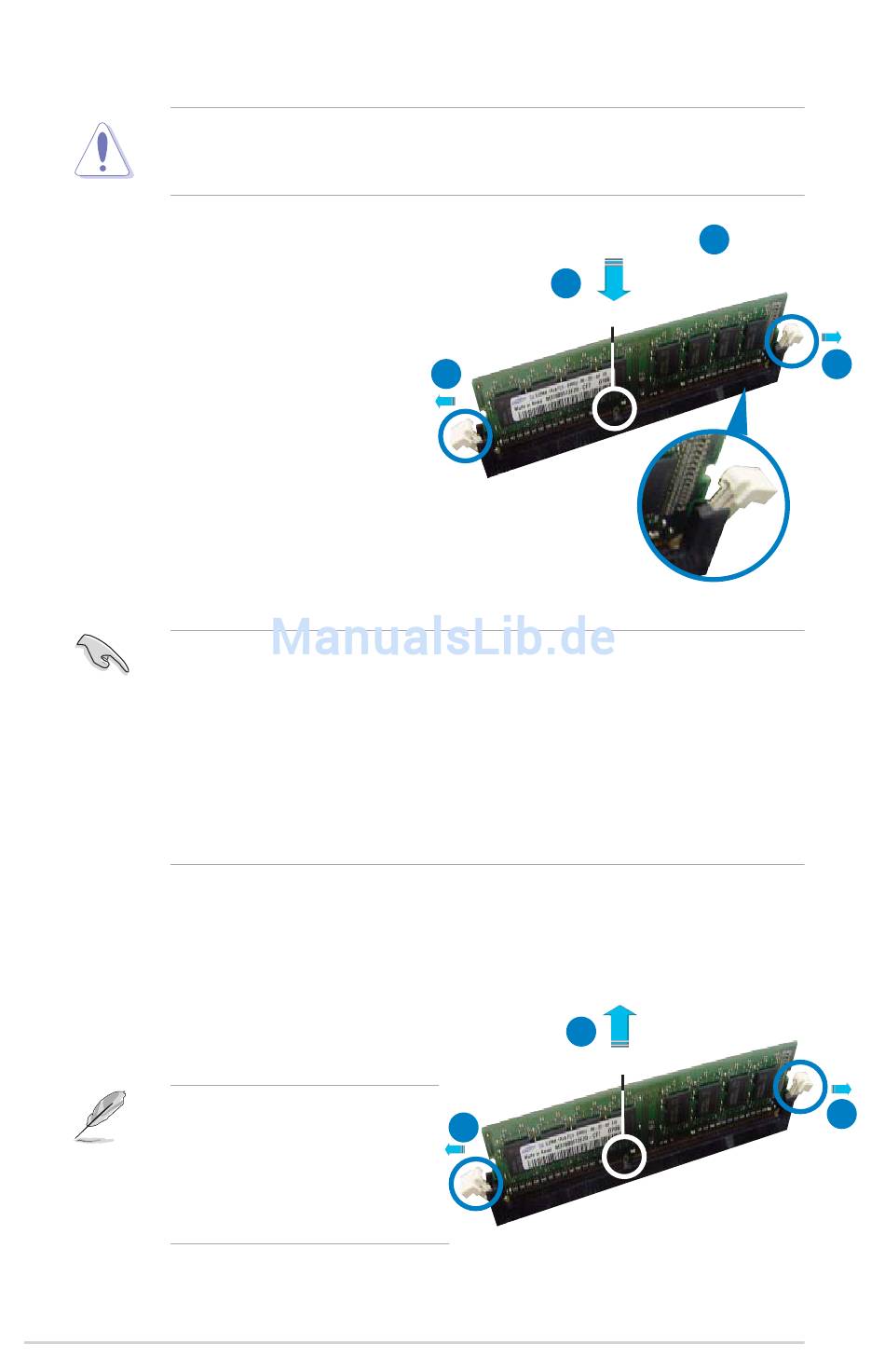

So installieren Sie ein DIMM-Modul:
1. Drücken Sie die Haltebügel nach
außen, um den DIMM-Steckplatz
zu entriegeln.
2. Richten Sie ein DIMM-Modul auf
den Steckplatz aus, so dass die
Kerbe am DIMM-Modul an die
Unterbrechung des Steckplatzes
passt.
3. Stecken Sie das DIMM-Modul
fest in den Steckplatz ein, bis die
Haltebügel zurückschnappen und
das DIMM-Modul richtig sitzt.
•
•
•
2.4.4

Entfernen eines DIMMs

Folgen Sie den nachstehenden Schritten, um ein DIMM-Modul zu entfernen:
1. Drücken Sie die Haltebügel
gleichzeitig nach außen, um den
DIMM-Steckplatz zu entriegeln.
Halten Sie das DIMM-Modul
beim Drücken der Haltebügel
leicht mit Ihren Fingern fest. Das
DIMM-Modul könnte plötzlich
herausspringen und beschädigt
werden.
2. Entfernen Sie das DIMM-Modul vom Steckplatz.
2-20
Ein DDR2/DDR3 DIMM lässt sich aufgrund einer Kerbe nur in einer
Richtung einpassen. Stecken Sie ein DIMM nicht gewaltsam in einen
Steckplatz, da es sonst beschädigt werden könnte.
Die DDR3 DIMM-Steckplatz am Motherboard sind orange-farben und
unterstützen keine DDR oder DDR2 DIMMs. Stecken Sie KEINE DDR oder
DDR2 DIMMs in die DDR3 DIMM-Steckplätze.
Die DDR2 DIMM-Steckplätze unterstützen DDR DIMM-Module nicht.
Stecken Sie keine DDR DIMM-Module in die DDR2 DIMM-Steckplätze ein
3
DIMM-Kerbe
1
Entriegelter Haltebügel
2
DIMM-Kerbe
1
Kapitel 2: Hardwarebeschreibungen
