2.7 Anschlüsse

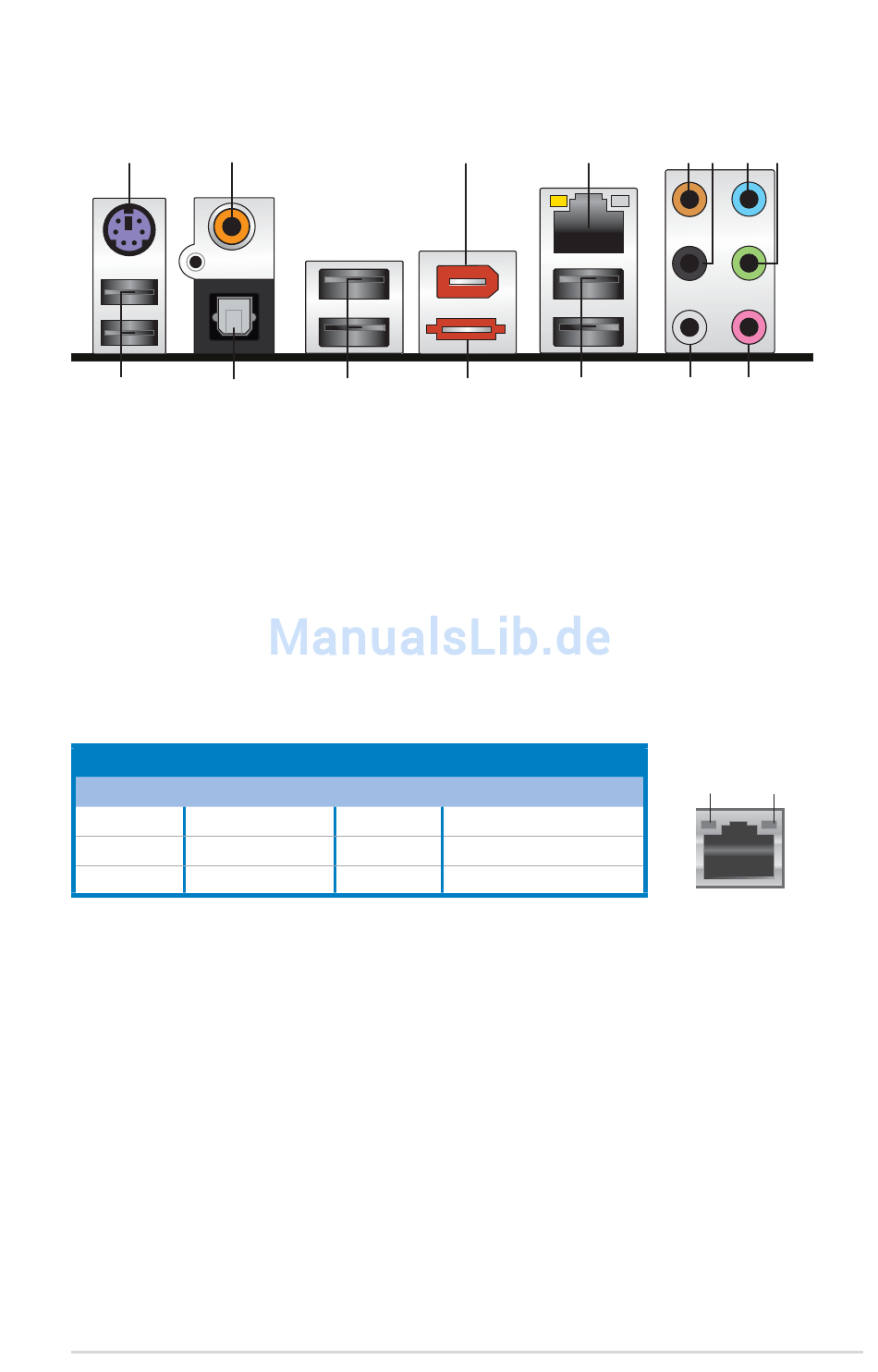

2.7.1 Rücktafelanschlüsse
1 2
15 14
1. PS/2-Tastaturanschluss (lila). Hier können Sie eine PS/2-Tastatur anschließen.
2. Koaxialer S/PDIF-Ausgang. Dieser Anschluss verbindet über ein koaxiales
S/PDIF-Kabel mit externen Audiogeräten.
3. IEEE 1394a-Anschluss. Dieser 6-pol. IEEE 1394-Anschluss bietet
eine Hochgeschwindigkeitsverbindung mit Audio/Videogeräten,
Datenspeichergeräten, anderen PCs und/oder sonstigen tragbaren Geräten.
4. LAN (RJ-45)-Anschluss. Dieser Anschluss ermöglicht Gigabit-
Verbindungen zu einem Local Area Network (LAN) mittels eines Netzwerk-
Hub. Die LED-Anzeigen des LAN-Anschlusses entnehmen Sie bitte der
folgenden Tabelle.

LED-Anzeigen LAN-Anschluss

Activity/Link LED
Status Beschreibung
AUS Nicht verbunden AUS
ORANGE Verbunden
BLINKEN Datenaktivität
5. Mitte/Subwoofer-Anschluss (orange). Dieser Anschluss nimmt die mittleren
bzw. Subwoofer-Lautsprecher auf.
6. Hinterer Lauftsprecherausgang (schwarz). Dieser Anschluss ist für die
Verbindung der hinteren Lautsprecher einer 4-Kanal, 6-Kanal, oder 8-Kanal-
Audiokonfi guration vorgesehen.
7. Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit
Kassettenrecordern, CD- oder DVD-Playern und anderen Audiogeräten.
8. Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern
oder Lautsprechern. In 4-Kanal-, 6-Kanal-, und 8-Kanal-Konfi guration wird
dieser Anschluss zum Front-Lautsprecherausgang.
9. Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf.
10. Seitenlautsprecherausgang (grau). Dieser Anschluss nimmt die
Seitenlautsprecher in einer 8-Kanal-Audiokonfi guration auf.
ASUS P5KC
3
13 12
Speed LED
Status Beschreibung
10 Mbps-Verbindung
ORANGE 100 Mbps-Verbindung
GRÜN 1 Gbps-Verbindung
4 5 6
11 10
ACT/LINK
LED
LAN-Anschluss
7 8
9
SPEED
LED
2-27
